钢轨

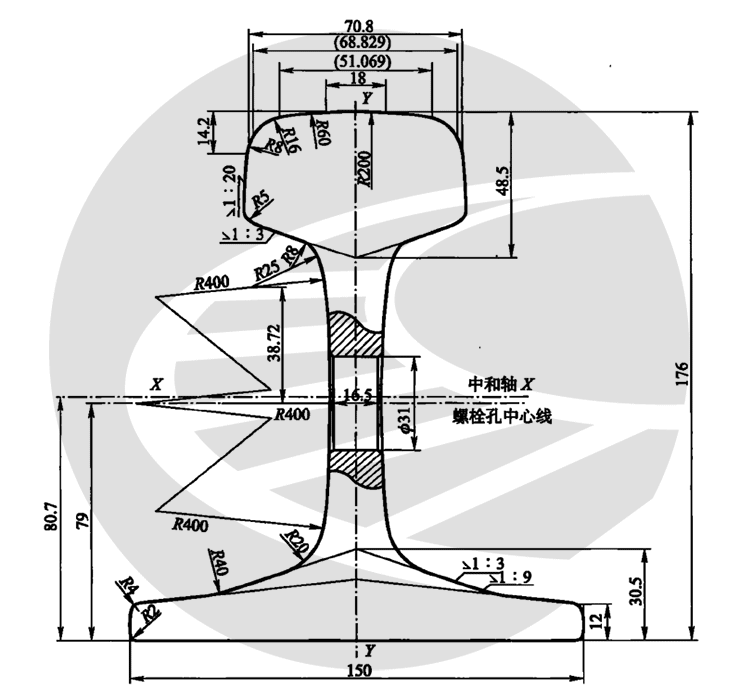

60N钢轨断面尺寸图

（a）60N钢轨断面尺寸（b）60N钢轨螺栓孔布置图文章来源：《钢轨第1部分：43kgm～75kgm钢轨》TB/T 2344.1—2020
相关图纸
- 11.2k
- 0
顽主先森21年8月2日

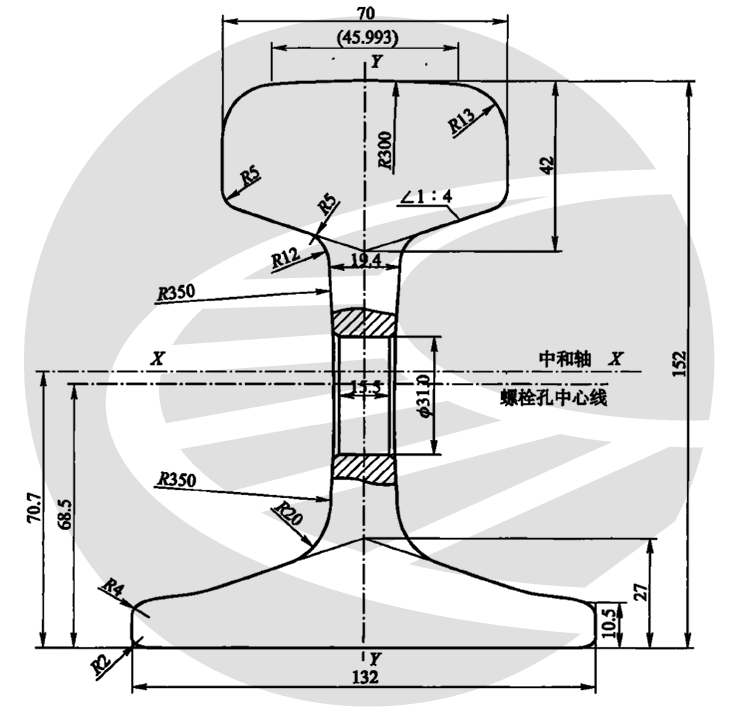

50kg/m钢轨断面尺寸图

（a ) 50 kg/m钢轨断面图（b）50-kg-m钢轨螺栓孔布置图文章来源：《钢轨第1部分：43kgm～75kgm钢轨》TB/T 2344.1—2020
相关图纸
- 17.6k
- 0
顽主先森21年8月2日

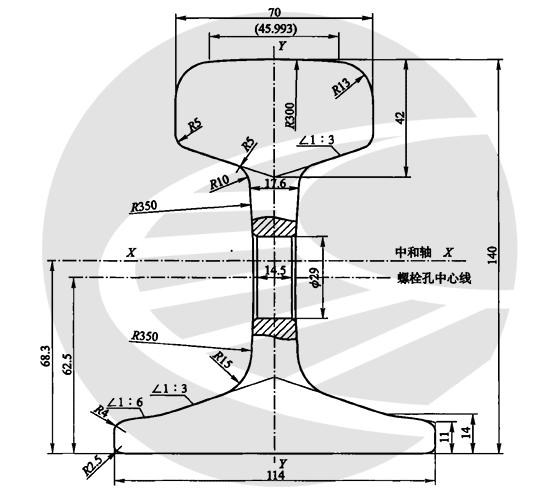

43kg/m钢轨断面尺寸图

a ) 43 kg/m钢轨断面图 b）43kg/m钢轨螺栓孔布置图文章来源：《钢轨第1部分：43kgm～75kgm钢轨》TB/T 2344.1—2020
相关图纸
- 12.7k
- 0
顽主先森21年8月2日

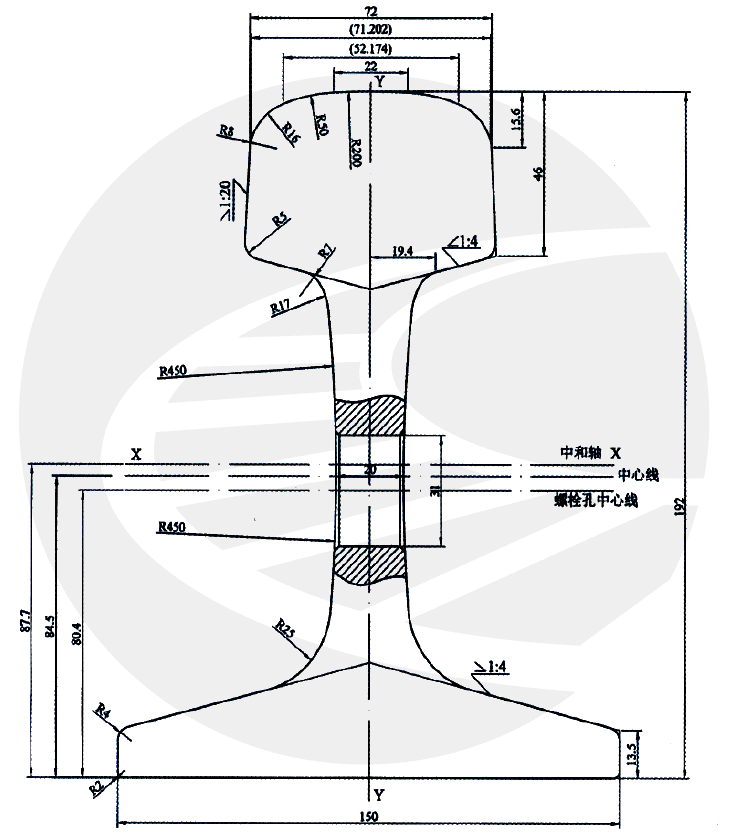

75N钢轨断面尺寸图

（a）75N钢轨断面图 (b)75kg/m钢轨螺栓孔布置图文章来源：《钢轨第1部分：43kgm～75kgm钢轨》TB/T 2344.1—2020
相关图纸
- 4.2k
- 0
顽主先森21年4月3日
60TY1钢轨断面(过渡)尺寸图

60TY1钢轨断面尺寸图 60TY1钢轨断面过渡尺寸图表1 铁路道岔用非对称断面钢轨有关参数项目单位60TY1单位质量kg/ m87.93横断面面积cm²112.01对水平轴线的惯性力距cm44200.73对垂直轴线的惯性力距cm41036.83上部断面系数cm³514.03下部断面系数cm³445.56左侧底侧边断面系数cm³125.38右侧底侧边断面系数cm³154.05钢轨理论质量按钢的密…
相关图纸
- 3.2k
- 0
顽主先森21年3月26日

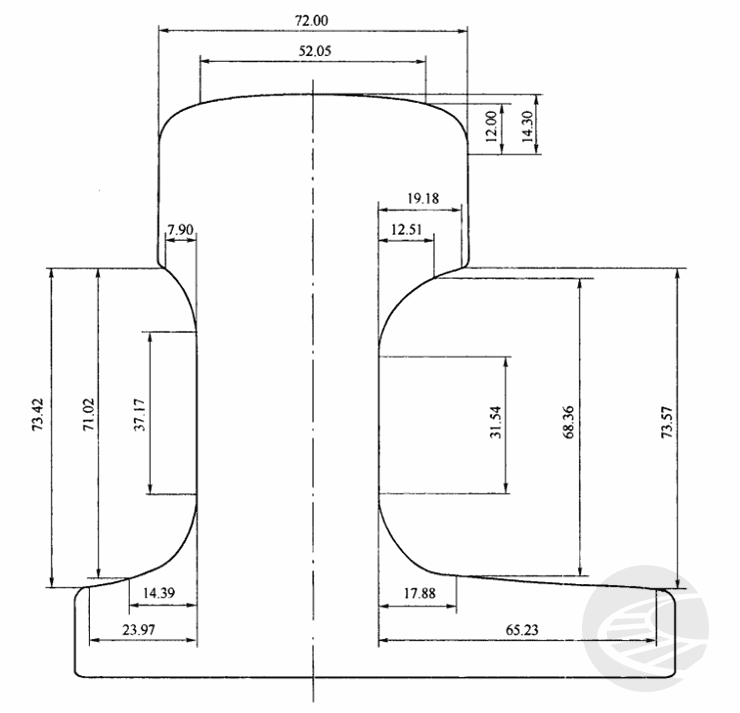

60AT3钢轨断面(过渡)尺寸图

60AT3钢轨断面过渡尺寸图 60AT3钢轨断面尺寸图表1 铁路道岔用非对称断面钢轨有关参数项目单位60AT3单位质量kg/ m72.97横断面面积cm²92.95对水平轴线的惯性力距cm41726.90对垂直轴线的惯性力距cm4741.20上部断面系数cm³229.70下部断面系数cm³293.50左侧底侧边断面系数cm³128.40右侧底侧边断面系数cm³90.10钢轨理论质量按钢的密度7.…
相关图纸
- 3.4k
- 0
顽主先森21年3月26日
60AT2钢轨断面(过渡)尺寸图

60AT2钢轨断面尺寸图 60AT2钢轨断面过渡尺寸图表1 铁路道岔用非对称断面钢轨有关参数项目单位60AT2单位质量kg/ m70.01横断面面积cm²89.18对水平轴线的惯性力距cm42040.00对垂直轴线的惯性力距cm4765.30上部断面系数cm³252.50下部断面系数cm³332.70左侧底侧边断面系数cm³112.00右侧底侧边断面系数cm³93.70钢轨理论质量按钢的密度7.…
相关图纸
- 5.9k
- 0
顽主先森21年3月25日
60AT1钢轨断面(过渡)尺寸图

60AT1钢轨断面尺寸图 60AT1钢轨断面过渡尺寸图表1 铁路道岔用非对称断面钢轨有关参数项目单位60AT1单位质量kg/ m82.23横断面面积cm²104.75对水平轴线的惯性力距cm42538.71对垂直轴线的惯性力距cm4900.52上部断面系数cm³387.53下部断面系数cm³293.49左侧底侧边断面系数cm³138.78右侧底侧边断面系数cm³103.38钢轨理论质量按钢的密度…
相关图纸
- 4.6k
- 0
顽主先森21年3月24日

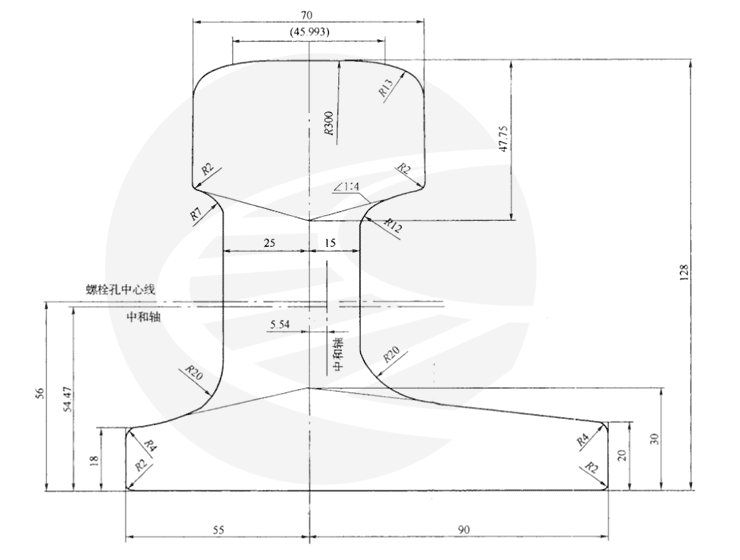

50AT1钢轨断面(过渡)尺寸图

50AT1钢轨断面尺寸图 50AT1钢轨断面过渡尺寸图表1 铁路道岔用非对称断面钢轨有关参数项目单位50AT1单位质量kg/ m69.31横断面面积cm²88.29对水平轴线的惯性力距cm41521.09对垂直轴线的惯性力距cm4784.73上部断面系数cm³206.95下部断面系数cm³279.10左侧底侧边断面系数cm³129.62右侧底侧边断面系数cm³92.91钢轨理论质量按钢的密度7.…
相关图纸
- 3.9k
- 0
顽主先森21年3月23日

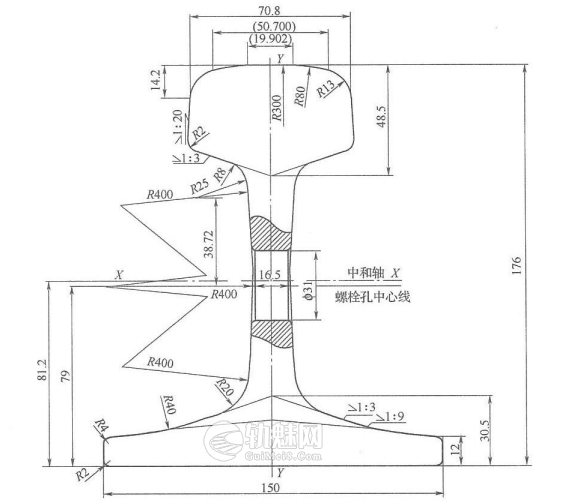

60kg/m钢轨断面尺寸图

60kg/m钢轨断面尺寸 60kg/m钢轨断面尺寸 60kg/m钢轨螺栓孔布置图（E）60kg/m钢轨螺栓孔布置图文章来源：《钢轨第1部分：43kgm～75kgm钢轨》TB/T 2344.1—2020
相关图纸
- 11.9k
- 0
顽主先森21年3月2日
75kg/m钢轨断面尺寸图

a ) 75 kg/m钢轨断面图 (E)75kg/m钢轨螺栓孔布置图文章来源：《钢轨第1部分：43kgm～75kgm钢轨》TB/T 2344.1—2020
相关图纸
- 6.7k
- 0
顽主先森21年1月15日
[培训课件]钢轨的钢种、性能、生产、质量控制一文搞定

1我国钢轨的钢种及性能 1.1钢轨的化学成分钢轨的化学成分除钢中的五大基本元素C、Si、Mn、S. P外，还有合金元素如Cr、V、Nb以及钢中的残留元素等。关于钢轨钢的命名: 第一个字母U ,代表轨钢(轨字汉语拼音GUI的第二个字母) ,后面的数字代表平均含碳量,再后面的字母代表合金化的元素,如U75V代表平均含碳量为0.75%、采用钒合金化的钢轨钢。 1.2钢轨钢的组织奥氏体奥氏体是在大…
轨道线路
- 10.7k
- 0
轨哥20年5月24日

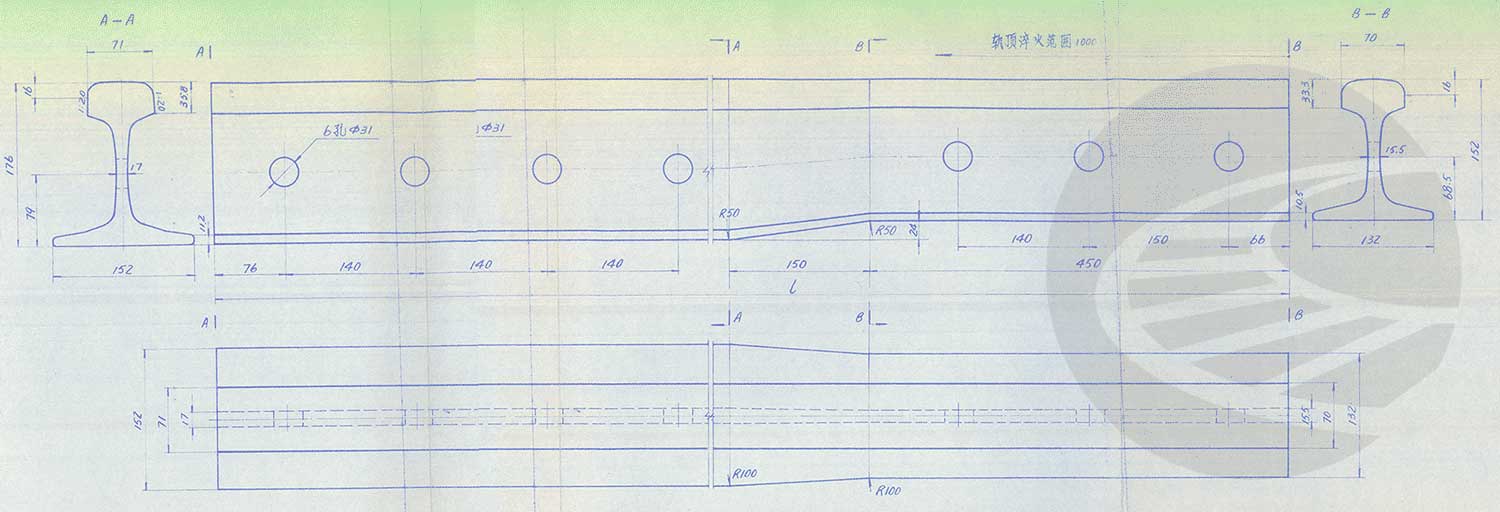

60-50异型轨设计图专线8685
