已知某曲线半径为320m，曲线长200m，缓和曲线长70m，实测正矢21点，实测正矢合计2013mm，实测正矢倒累计合计为22046mm，试计算出曲线中点位置及圆曲线长?

解：⑴求曲线中点位置　　曲线中点位置＝实测正矢倒累计合计／实测正矢合计＝22046／2013＝10.95 　　⑵求圆曲线平均正矢　　圆曲线平均正矢＝50000／半径＝50000／320＝156.25(mm) 　　(3)求曲线长　　圆曲线长＝(实测正矢合计／圆曲线平均正矢)×10＝2013×10／156.25＝128.8m 　答：曲线中点在测点10和11之间，它距测点10为9.5m，距测点11…...
- 轨魅网
- 3
- 3
- 311
轨检车高低检测原理

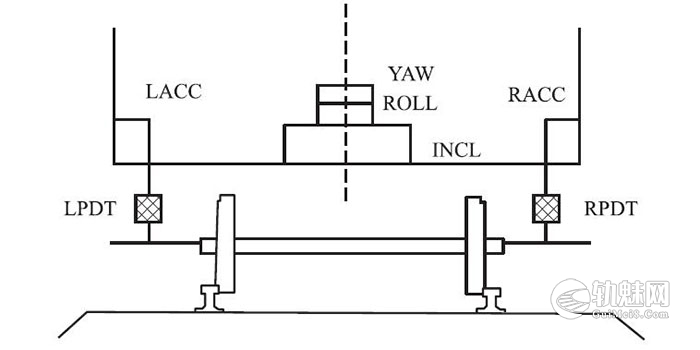

1 检测原理高低指钢轨顶面纵向起伏变化,采用惯性基准原理测量。由垂向加速度计、垂向位移计和滚动速率陀螺仪来测得。垂向加速度计和滚动陀螺测量车体和钢轨水平面之间的关系,垂直伺服加速度计LACC和RACC测量安装位的车体惯性位移,位移计LPDT和RPDT分别检测LACC和RACC安装位车体与左右轴箱的相对位移。根据测值进行必要处理,得到高低。测量高低传感器分布关系如图1所示。图1 测量高低的传感器…...
- 在这里
- 2
- 1
- 222
造成曲线钢轨磨耗的原因及减缓措施

引起上股钢轨侧面磨耗的原因主要是存在欠超高而产生的离心力，使导向轮轮缘紧压外股轨头作用面，轮轨间产生很大的摩擦力，同时，轮缘紧贴钢轨工作边滑动，由此而产生侧面磨耗。钢轨下股的垂直磨耗主要是由于存在过超高产生荷载向内股偏载，而固定轮对通过曲线时，圆曲线外股的轨线长于内股轨线，轮对在曲线上滚动时，内外轮滚动的距离与内外股轨线的长度不相等，列车运行时要拖动轮对在钢轨面上滑动来调整相对位置，由此产生对钢…...
- 轨魅网
- 2
- 0
- 190
在控制台如何判断四线制道岔扳不动的故障范围？

把道岔扳至有表示的位置，单操道岔观其表示灯及电流表指针，如表示灯不灭灯，则说明1DQJ未励磁；如表示灯灭后又亮，则说明2DQJ未转极。如表示灯灭灯，则先检查动作保险是否完好、再用电表在分线架测量，如测X4和X1(X2)端子电阻约25-30欧，则故障在室内动作电路。如测得的电阻大大于30欧，则故障在室外。...
- 轨魅网
- 1
- 1
- 59
某双线上下行均为曲线，半径为R=1000m，超高h=70㎜，问在曲线上的线间距是多少？

某双线上下行均为曲线，半径为R=1000m，超高h=70㎜，问在曲线上的线间距是多少？（双线区间直线地段线间距为4000㎜，轨顶面至车辆内侧的突出点的距离H=3600㎜）解：曲线内侧加宽 W内＝40500／R＋Hh／1500=40500/1000＋3600/1500×70=209㎜曲线外侧加宽 W外=44000/R=44000/1000=44㎜曲线总加宽 …...
- 轨魅网
- 1
- 2
- 197
已知某曲线半径为320m，缓和曲线长70m，实测正矢合计2013mm，实测正矢倒累计合计为22046mm，试计算出曲线各主要位置？

已知某曲线半径为320m，缓和曲线长70m，实测正矢合计2013mm，实测正矢倒累计合计为22046mm，试计算出曲线各主要位置？已知某曲线半径为320m，缓和曲线长70m，实测正矢合计2013mm，实测正矢倒累计合计为22046mm，试计算出曲线各主要位置？已知某曲线半径为320m，缓和曲线长70m，实测正矢合计2013mm，实测正矢倒累计合计为22046mm，试计算出曲线各主要位置？已知…...
- 轨魅网
- 1
- 1
- 295
某站线钢轨采用50㎏/m截短再用轨长度为24.5m，采用混凝土轨枕，配置数量为1760根/千米，接头间距C=540㎜，计算轨枕布置的间隔尺寸？

（1）每节钢轨轨枕配置根数： $$n=\frac{NL}{1000}=\frac{1760*24.5}{1000}=43根$$ （2）钢轨中间间距： $$a=\frac{L'-2c}{n-2}=\frac{24508-2*540}{43-2}=571mm$$ (3)过渡间距： $$b=\frac{L'-c-(n-3)a}{2}=\frac{24508-540-(43-3)*57…...
- 轨魅网
- 1
- 1
- 148
进站和出站信号机的作用和设置，灯光颜色的含义

①、进站信号机作用：防护车站，指示列车的运行条件，保证接车进路的正确和安全可靠，凡车站的列车入口处必须装设进站信号机。设置：距离最外方进站道岔尖轨尖端（顺向为警冲标）大于50m小于400m处。 ②、出站信号机作用：防护区间，作为列车占用区间的凭证，指示列车能否进入区间；与发车进路以及敌对进路相联锁，指示站内停车位置。发车线端部必须设置出站信号机。设置：警冲标外方3.5~4m处。防止侧面冲突…...
- 轨魅网
- 1
- 0
- 444
已知75型9号道岔辙叉的前长为1538㎜，后长为2050㎜，试计算该辙叉的前开口和后开口？

解：辙叉前开口≈辙叉前长/辙叉号数=1538/9=171㎜辙叉后开口≈辙叉后长/辙叉号数=2050/9=228㎜答：辙叉的前开口和后开口分别是171㎜和228㎜。...
- 轨魅网
- 1
- 5
- 172
在线间距为5.2m的平行直线线路之间，欲铺设两组9号单开道岔，组成一平行线间的单渡线，试计算两道岔中心之间的距离L？

在线间距为5.2m的平行直线线路之间，欲铺设两组9号单开道岔，组成一平行线间的单渡线，试计算两道岔中心之间的距离L。（已知sin6°20′25″=0.110433）解：由图可见，两道岔中心间距离L=D/ sinα， 9号单开道岔的辙叉角α=6°20′25″，所以L=5.2/ sin6°20′25″=5.2×1/0.110433=47.087m 答：两道岔中心之间的距离47.087m。...
- 轨魅网
- 1
- 1
- 117
有一平行线间的单渡线，线间距为6.0m，采用两组道岔后长均为19.962m的12号单开道岔。试计算两道岔之间的夹直线长度。

有一平行线间的单渡线，线间距为6.0m，采用两组道岔后长均为19.962m的12号单开道岔。试计算两道岔之间的夹直线长度。（已知sin4°45′49″=0.083045）参考答案：解：由图可见，l夹= L－2b，其中， L为两道岔中心距离，b为道岔后长。两道岔中心距离L=D/ sinα，又道岔为12号，其辙叉角α=4°45′49″，所以 l夹= L－2b=D/ sinα－2b=6/ s…...
- 轨魅网
- 1
- 0
- 114
已知某站台设于曲线内侧,A信号机也位于曲线内侧,B信号机位于曲线外侧,该曲线半径为800m,超高为25mm,站台高500m,直线站台限界为1750mm,信号机限界为2150mm,试求站台和A、B信号机至线路中心线的最小距离。

已知某站台设于曲线内侧，A信号机也位于曲线内侧，B信号机位于曲线外侧，该曲线半径为800m，超高为25mm，站台高500m，直线站台限界为1750mm，信号机限界为2150mm，试求站台和A、B信号机至线路中心线的最小距离。（H信号机=3600mm）解：1、站台位于曲线内侧，属于内加宽，即 W内=40500/R+H×h/1500=40500/800+500×25/1500=59mm取整为60mm…...
- 轨魅网
- 1
- 0
- 246
