1 总布置图

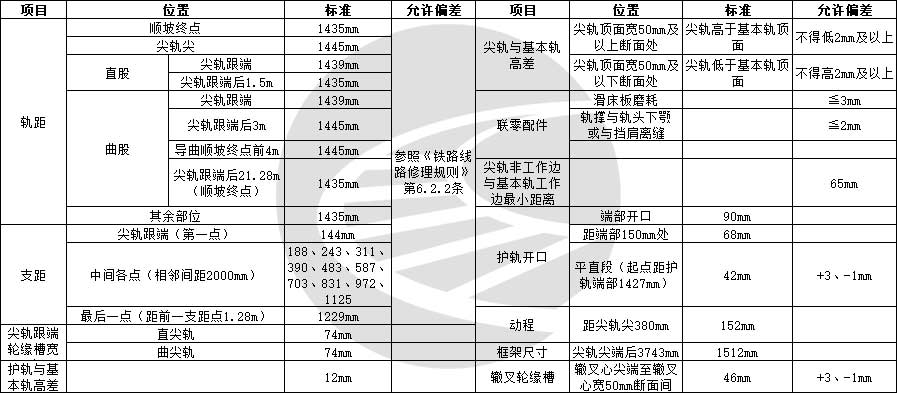

2 各部尺寸
| 项目 | 位置 | 标准 | 允许偏差 | |
| 轨距 | 顺坡终点 | 1435mm | 参照《铁路线路修理规则》第6.2.2条 | |
| 尖轨尖 | 1445mm | |||
| 直股 | 尖轨跟端 | 1439mm | ||
| 尖轨跟端后1.5m | 1435mm | |||
| 曲股 | 尖轨跟端 | 1439mm | ||
| 尖轨跟端后3m | 1445mm | |||
| 导曲顺坡终点前4m | 1445mm | |||
| 尖轨跟端后21.28m（顺坡终点） | 1435mm | |||
| 其余部位 | 1435mm | |||
| 支距 | 尖轨跟端（第一点） | 144mm | ||
| 中间各点（相邻间距2000mm） | 188、243、311、390、483、587、703、831、972、1125 | |||
| 最后一点（距前一支距点1.28m） | 1229mm | |||
| 尖轨跟端轮缘槽宽度 | 直尖轨 | 74mm | ||
| 曲尖轨 | 74mm | |||
| 护轨与基本轨高差 | 12mm | |||
| 尖轨与基本轨高差 | 尖轨顶面宽50mm及以上断面处 | 尖轨高于基本轨顶面 | 不得低2mm及以上 | |
| 尖轨顶面宽50mm及以下断面处 | 尖轨低于基本轨顶面 | 不得高2mm及以上 | ||
| 联零配件 | 滑床板磨耗 | ≦3mm | ||
| 轨撑与轨头下颚或与挡肩离缝 | ≦2mm | |||
| 尖轨非工作边与基本轨工作边最小距离 | 65mm | |||
| 护轨开口 | 端部开口 | 90mm | ||
| 距端部150mm处 | 68mm | |||
| 平直段（起点距护轨端部1427mm） | 42mm | +3、-1mm | ||
| 动程 | 距尖轨尖380mm | 152mm | ||
| 框架尺寸 | 尖轨尖端后3743mm | 1512mm | ||
| 辙叉轮缘槽 | 辙叉心尖端至辙叉心宽50mm断面间 | 46mm | +3、-1mm | |
3 尖轨降低值
| 断面 | 降低值 | 位置（距尖轨尖距离mm） |
| 0 | 23 | 0 |
| 5 | 14 | 267 |
| 20 | 2 | 1068 |
| 35 | 0.5 | 1871 |
| 50 | -1 | 2673 |
| 70 | -3 | 3742 |
