1 总布置图

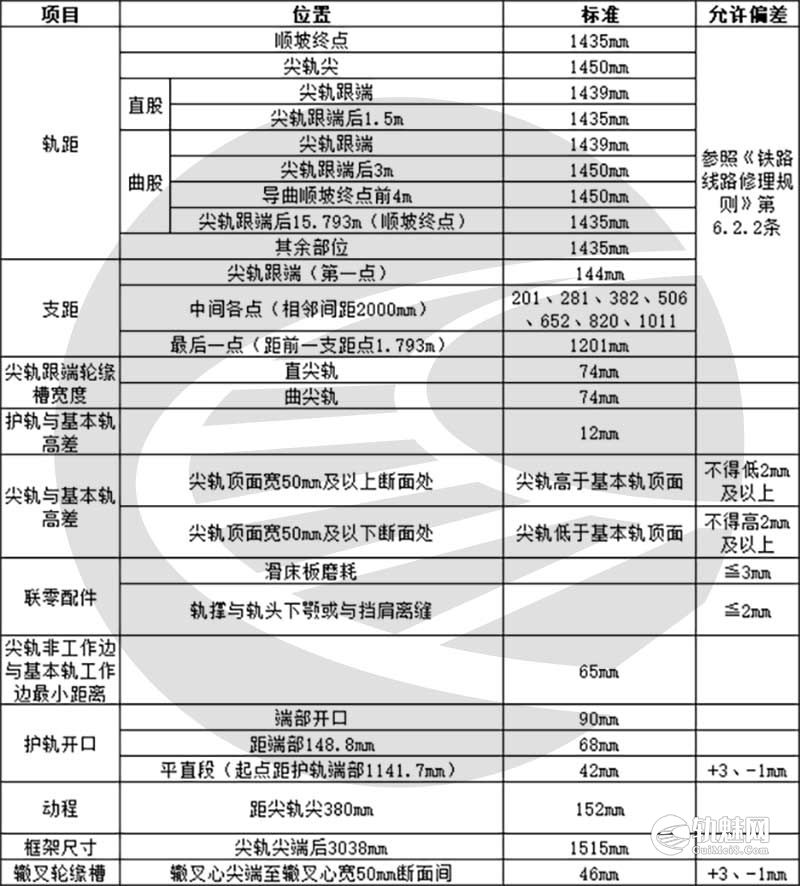

2 各部尺寸
| 项目 | 位置 | 标准 | 允许偏差 | |
| 轨距 | 顺坡终点 | 1435mm | 参照《铁路线路修理规则》第6.2.2条 | |
| 尖轨尖 | 1450mm | |||
| 直股 | 尖轨跟端 | 1439mm | ||
| 尖轨跟端后1.5m | 1435mm | |||
| 曲股 | 尖轨跟端 | 1439mm | ||
| 尖轨跟端后3m | 1450mm | |||
| 导曲顺坡终点前4m | 1450mm | |||
| 尖轨跟端后15.793m（顺坡终点） | 1435mm | |||
| 其余部位 | 1435mm | |||
| 支距 | 尖轨跟端（第一点） | 144mm | ||
| 中间各点（相邻间距2000mm） | 201、281、382、506、652、820、1011 | |||
| 最后一点（距前一支距点1.793m） | 1201mm | |||
| 尖轨跟端轮缘槽宽度 | 直尖轨 | 74mm | ||
| 曲尖轨 | 74mm | |||
| 护轨与基本轨高差 | 12mm | |||
| 尖轨与基本轨高差 | 尖轨顶面宽50mm及以上断面处 | 尖轨高于基本轨顶面 | 不得低2mm及以上 | |
| 尖轨顶面宽50mm及以下断面处 | 尖轨低于基本轨顶面 | 不得高2mm及以上 | ||
| 联零配件 | 滑床板磨耗 | ≦3mm | ||
| 轨撑与轨头下颚或与挡肩离缝 | ≦2mm | |||
| 尖轨非工作边与基本轨工作边最小距离 | 65mm | |||
| 护轨开口 | 端部开口 | 90mm | ||
| 距端部148.8mm | 68mm | |||
| 平直段（起点距护轨端部1141.7mm） | 42mm | +3、-1mm | ||
| 动程 | 距尖轨尖380mm | 152mm | ||
| 框架尺寸 | 尖轨尖端后3038mm | 1515mm | ||
| 辙叉轮缘槽 | 辙叉心尖端至辙叉心宽50mm断面间 | 46mm | +3、-1mm | |
3 尖轨降低值
| 断面 | 降低值 | 位置（距尖轨尖距离mm） |
| 0 | 23 | 0 |
| 5 | 14 | 217 |
| 20 | 2 | 868 |
| 35 | 0.5 | 1519 |
| 50 | -1 | 2170 |
| 70 | -3 | 3038 |
4 护轨资料
| 护轨 | 长度 | 枕号 | 轮缘槽宽度 | |
| 直直3900 | 开口段 | 150 | 喇叭口 | 90 |
| 缓冲口 | 68 | |||
| 缓冲段 | 992 | 48 | 62 | |
| 49 | 52 | |||
| 平直段 | 1616 | 50-53 | 42 | |
| 缓冲段 | 992 | 54 | 52 | |
| 55 | 62 | |||
| 开口段 | 150 | 缓冲口 | 68 | |
| 喇叭口 | 90 | |||
5 岔后开档尺寸
| 岔跟接头直曲股工作边垂直距离 | 距岔跟接头0.9m | 距岔跟接头1.8m | 距岔跟接头2.7m |
| 228 | 328 | 428 | 528 |
6 曲基本轨弯折尺寸
| 从曲基本轨接头开始两点间距离 | 弯折点矢度 |
| 0 | F1=2 |
| 420(F1) | |
| 2100 | |
| 420 | F2=25 |
| 2100(F2) | |
| 6842 | |
| 2100 | F3=38 |
| 6842(F3) | |
| 3138 |
注意：内容涉及标准可能存在废止的情况，请实际操作中勿采用，本文仅提供知识参考思路！若有错误，请留言指正，也希望这些知识点可以帮到你！
