内燃钢轨打磨机(SNGM-180)操作及保养

手提式内燃钢轨打磨机SNGM-180型适用于对各型钢轨进行全方位磨削处理，其体积小、灵活轻便、操作简单、磨削效率高，携带方便，维护维修简单快捷，也适用于其他场合作业。

一、结构组成

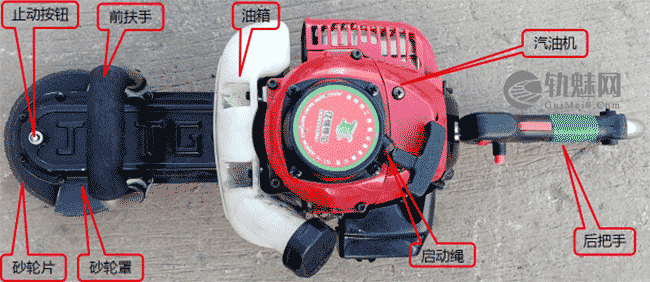

基本结构包括后把手、安全锁、油门、熄火开关、启动绳、汽油机、前扶手、止动按钮、砂轮片、砂轮罩、皮带调整螺丝、油箱等。

二、主要技术参数

1.内燃机：型号：小松汽油机

2.功率：1.42KW

3.转速：≥7500r/min

4.砂轮片：ø180×ø22.2×6   或   ø150×ø22×6

5.砂轮线速度：≥70m/s

6.主轴转速：≥6000r/min

7.外廓尺寸：780×270×310

8.整机质量：7Kg

三、工作原理

内燃机与离心式离合器接合后，动力由主动带轮通过皮带传递给从动带轮及其主轴与砂轮。

四、使用方法

1.将汽机和二冲程小松汽油机专用润滑油以50：1的比例混合或使用市场上销售的二冲程机油25：1的比例混合，并摇拌均匀。具体方法参照汽油机说明书。

2.检查砂轮是否有破损和受潮变形，端面是否平整，若影响正常使用应及时更换砂轮片。先按住主轴上方的止动按钮（止动按钮仅可作为拆卸锁紧螺母，禁止作为停机制动），使用本机携带的扳手，将砂轮片锁紧螺母旋下，更换新砂轮片即可。安装好砂轮片后用同样的办法将锁紧螺母拧紧。（注：若锁紧螺母通过止动按钮不易拆卸时，可用其他扳手卡在砂轮片背面的扁方处，再用力拆卸）。

3.启动汽油机，空载运行不少于30秒，一手握住前扶手，一手握住后扶手，内燃机预热平稳后，逐渐加大油门，若无异常响动，设备运行平稳后再进行打磨。

五、安全操作规程

1.操作者必须戴好护眼镜，防止火花或打磨碎屑伤眼。

2.使用前，必须认真检查砂轮片有无裂纹。严禁使用已有残缺的砂轮片，切割时应防止溅伤到他人，并远离易燃易爆物品。

3.使用时，首先要进行空转试验，验证旋转无震动抖动时方可进行操作。

4.严禁其他人员站在打磨机两边和正面，防止砂轮片折断飞出，造成人员受伤。

5.打磨机要拿稳，并要缓慢接触钢轨，不准撞击和猛压。切割方向不能向着人。

6.严禁在砂轮平面上，修磨工件的毛刺，防止砂轮片碎裂飞出伤人。

7.严禁使用打磨机切割木材、塑料等非金属物品，避免砂轮嵌塞爆裂。

8.严禁使用无安全防护罩的打磨机，对防护罩出现松动而无法紧固的打磨机严禁使用，严禁当事人擅自拆卸打磨机，否则会造成人员受伤。

9.连续工作半小时后要停十五分钟，待其散热后再用。

10.正在转动的打磨机不准随意放在地上，待磨片停稳后，放在指定的地方。

11.休息或离开工作场地时，应立即关闭发动机。

六、保养维修

1.打磨机累计运行500小时后，应拆卸清洗轴承和更换调整润滑脂。（注意：润滑脂不可加入过多，以免运行时溢出，导致皮带打滑失效）。

2.如打磨无力，需通过调节螺栓调节好皮带松紧。

3.在使用、运输过程中轻拿轻放。

4.长时间不用机具，应放置在通风、干燥、无腐蚀气体的库房内，内燃机应放尽燃油。

5.砂轮片应注意防潮、防撞、防压，在砂轮片受潮后不可使用。

6.汽油机推荐运行的环境温度在-15℃–40℃之间。

7.本机为二冲程汽油机，严格按汽油机说明书配比混合油。加注燃油时，发动机应停机，并远离火源，加油后要擦净机具表面残留汽油，方可启动，否则造成机具损坏后果自负。

七、常见故障及排除

文章来源：

《钢轨道岔打磨手册》长春工务段职工教育科 2018年版
