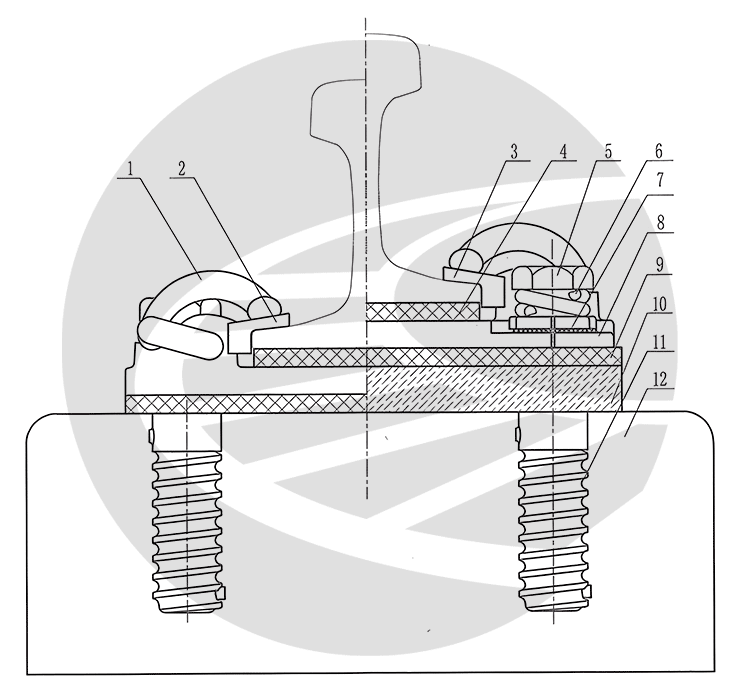

1 扣件组装图
2 扣件零件数量表
扣件零件数量表（每个扣件节点)
| 序号 | 名称 | 数量 | 材 料 | 单件体积或质量 |
| 12 | 短轨枕 | 1 | C50钢筋混凝土 | 42.1kg |
| 11 | 栓套管 | 2 | 玻纤增强聚酰胶66 | 97.8cm³ |
| 10 | 调高垫板 | \ | 橡塑混合弹性体 | 调高时设置 |
| 9 | 板下垫板 | 1 | 氯丁橡胶 热塑耐磨弹性体 | 508.60cm³ 416.90cm³ |
| 8 | 铁垫板 | 1 | QT450-10 | 7. 98kg |
| 7 | 调距扣板 | 2 | QT450-10 | 0.151kg |
| 6 | 双层弹箦垫圈 | 2 | 60Si2Mn | 0.121ke |
| 5 | 锚固螺栓 | 2 | 45号钢 | 0.997kg |
| 4 | 轨下垫板 | 1 | 氯丁橡胶 热塑耐磨弹性体 | 302.90cm³ 286.97cm³ |
| 3 | 10号绝缘轨距块 | 1 | 玻纤增强聚酰胶66 | 53.5cm³ |
| 2 | 9号绝缘轨距块 | 1 | 玻纤增强聚酰胶66 | 46.6cm³ |
| 1 | 弹条 | 2 | 60Si2Mn | 0.64kg |
3 扣件参数
1.轨距:1435mm。
2.弹条扣压力:单个弹条扣压力>8.5kN，弹程为12mm。󠄐󠄹󠅀󠄪󠄥󠄢󠄞󠄡󠄤󠄞󠄨󠄨󠄞󠄡󠄢󠄥󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
3.扣件节点垂直静刚度:30~35kN/mm。󠄐󠄹󠅀󠄪󠄥󠄢󠄞󠄡󠄤󠄞󠄨󠄨󠄞󠄡󠄢󠄥󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
4.钢轨纵向阻力>11.5kN/每组。󠄐󠄹󠅀󠄪󠄥󠄢󠄞󠄡󠄤󠄞󠄨󠄨󠄞󠄡󠄢󠄥󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
5.扣件疲劳性能按EN 13146-4进行试验，横向疲劳荷载35kN，荷载循环500万次。各零部件无伤损，轨距扩大<6mm;扣压力变化≤20%;钢轨纵向阻力变化≤20%;节点静刚度变化≤25%。󠄐󠄹󠅀󠄪󠄥󠄢󠄞󠄡󠄤󠄞󠄨󠄨󠄞󠄡󠄢󠄥󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
6.预埋螺栓套管抗拔力>60kN。󠄐󠄹󠅀󠄪󠄥󠄢󠄞󠄡󠄤󠄞󠄨󠄨󠄞󠄡󠄢󠄥󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
7.轨距调整量:-12～+10mm;高低调整量:0～30mm。󠄐󠄹󠅀󠄪󠄥󠄢󠄞󠄡󠄤󠄞󠄨󠄨󠄞󠄡󠄢󠄥󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
8.扣件绝缘电阻≥108Ω。
4 轨距调整
单股钢轨调整量及轨距块号码配置
| 单股钢轨调整量 | 钢轨外侧使用轨距块号码 | 钢轨内侧使用轨距块号码 | 两锯齿扣板方向 |
| -6 | 12 | 7 | 圆弧段向铁垫板内 |
| -5 | 11 | 8 | 圆弧段向铁垫板内 |
| 4 | 10 | 9 | 圆弧段向铁垫板内 |
| -3 | 9 | 10 | 圆弧段向铁垫板内 |
| -2 | 11 | 8 | 圆弧段向铁垫板外 |
| -1 | 10 | 9 | 圆弧段向铁垫板外 |
| 0 | 9 | 10 | 圆弧段向铁垫板外 |
| 1 | 8 | 11 | 圆弧段向铁垫板外 |
| 2 | 10 | g | 圆弧段向铁垫板内 |
| 3 | 9 | 10 | 圆弧段向铁垫板内 |
| 4 | 8 | 11 | 圆弧段向铁垫板内 |
| 5 | 7 | 12 | 圆弧段向铁垫板内 |
5 扣件安装顺序
(1〕组装前将轨枕表面和螺栓套管内部的杂物清理干净;
(2）依次放置板下垫板（钉孔对准套管孔)、铁垫板;特别注意在安装扣件或者调整扣件时，调高垫板（调整时)、板下垫板与铁垫板必须上下对齐同时挪动，防止铁垫板悬空;󠄐󠄹󠅀󠄪󠄥󠄢󠄞󠄡󠄤󠄞󠄨󠄨󠄞󠄡󠄢󠄥󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
(3）将锚固螺栓套上双层弹簧垫圈、调距扣板后，螺栓螺纹段涂满铁路专用防腐油脂以填满整个螺栓套筒，将调距扣板侧面的对中线对准铁垫板侧面的对中线，拧紧螺栓，扭矩控制为:直线及曲线半径≥800m地段为160±5N宜，其余地段为200±5N·m;󠄐󠄹󠅀󠄪󠄥󠄢󠄞󠄡󠄤󠄞󠄨󠄨󠄞󠄡󠄢󠄥󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
(4）放置轨下垫板，使下面的挡条卡住铁垫板两侧，然后放置钢轨、轨距块，10号轨距块在钢轨内侧，9号轨距块在钢轨外侧;󠄐󠄹󠅀󠄪󠄥󠄢󠄞󠄡󠄤󠄞󠄨󠄨󠄞󠄡󠄢󠄥󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
(5）使用专用工具安装弹条，弹条末端越过轨距块上的变坡线位置即刻停止加力，严禁用力捶击弹条入位;󠄐󠄹󠅀󠄪󠄥󠄢󠄞󠄡󠄤󠄞󠄨󠄨󠄞󠄡󠄢󠄥󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
以上组装程序只做参考，可根据施工情况进行调整，但必须严格按照设计扭力矩进行螺栓紧固，严禁拧紧力矩过大或者过小。󠄐󠄹󠅀󠄪󠄥󠄢󠄞󠄡󠄤󠄞󠄨󠄨󠄞󠄡󠄢󠄥󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
