既有线改造要点施工作业指导书

1 适用范围

适用于既有线的小区段道床清筛、换枕、有缝线路换轨要点施工。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄢󠄢󠄢󠄞󠄡󠄧󠄠󠄞󠄤󠄣󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

2 作业准备

2.1开工前，组织工程技术人员认真学习实施性施工组织设计，阅读、审核设计图纸，熟悉规范和技术标准。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄢󠄢󠄢󠄞󠄡󠄧󠄠󠄞󠄤󠄣󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

2.2 进行详细的现场调查，核实工作内容、工程数量。制定专项施工技术方案、风险控制计划。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄢󠄢󠄢󠄞󠄡󠄧󠄠󠄞󠄤󠄣󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

2.3与工务段、电务段、铁通、供电段等配合单位签订安全协议书；󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄢󠄢󠄢󠄞󠄡󠄧󠄠󠄞󠄤󠄣󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

2.4机具准备

⑴购置防护备品：红黄旗、响墩、防护服、警报器、对讲机等。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄢󠄢󠄢󠄞󠄡󠄧󠄠󠄞󠄤󠄣󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

⑵加工制作防护标示牌、工程进度牌、平面布置图、安全警戒标示牌、安全标语等。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄢󠄢󠄢󠄞󠄡󠄧󠄠󠄞󠄤󠄣󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

3 施工工艺流程

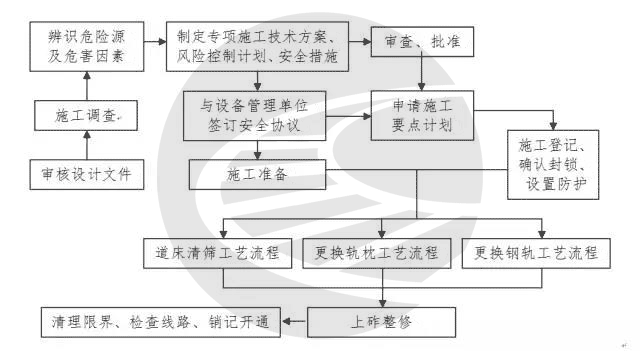

   既有线改造施工工艺流程见下图。

既有线改造施工工艺流程图

 4 劳动组织

以100m长度的既有线改造为一工作面，一个工作面的劳动组织见下表。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄢󠄢󠄢󠄞󠄡󠄧󠄠󠄞󠄤󠄣󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

既有线改造要点施工劳动力组织表

5 质量控制及检验

5.1 质量控制

⑴排摆枕木要挂线进行，轨道中心线应于线路中心线一致。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄢󠄢󠄢󠄞󠄡󠄧󠄠󠄞󠄤󠄣󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

⑵要严格控制道碴标准，道碴回填要饱满，边坡整修要达到标准。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄢󠄢󠄢󠄞󠄡󠄧󠄠󠄞󠄤󠄣󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

⑶在钢轨两侧45cm以内要均匀捣固，接头要加强捣固。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄢󠄢󠄢󠄞󠄡󠄧󠄠󠄞󠄤󠄣󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

⑷线路标高要达到标准，两股道水平误差不得超过规定，不能出现三角坑。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄢󠄢󠄢󠄞󠄡󠄧󠄠󠄞󠄤󠄣󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

⑸线路开通后要及时进行养护，及时消除各种误差，并认真作好记录，保证线路正常运行。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄢󠄢󠄢󠄞󠄡󠄧󠄠󠄞󠄤󠄣󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

5.2 质量检验

满足设计要求，并依据《铁路轨道工程施工质量验收标准》或《客运专线铁路轨道工程施工质量验收暂行标准》进行检查验收。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄢󠄢󠄢󠄞󠄡󠄧󠄠󠄞󠄤󠄣󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

6 安全要求

⑴在封锁区间施工时，应按运输部门的规定，办理封锁区间的申请。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄢󠄢󠄢󠄞󠄡󠄧󠄠󠄞󠄤󠄣󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

⑵封锁施工前的准备工作必须按施工放行列车条件的要求进行，其他施工不得影响列车运行。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄢󠄢󠄢󠄞󠄡󠄧󠄠󠄞󠄤󠄣󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

⑶封锁施工达到放行列车条件时，应按规定办理销点手续。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄢󠄢󠄢󠄞󠄡󠄧󠄠󠄞󠄤󠄣󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

⑷在自动闭塞区段施工时，应保持轨道线路绝缘良好。工具、机具等导电体不得同时接触两根钢轨及钢轨两端绝缘接头。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄢󠄢󠄢󠄞󠄡󠄧󠄠󠄞󠄤󠄣󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

⑸施工影响既有线的通信、信号设备时，应与设备管理单位签订施工安全配合协议，明确各自的施工安全职责。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄢󠄢󠄢󠄞󠄡󠄧󠄠󠄞󠄤󠄣󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

⑹换下的轨料应及时收回，临时放置在道心的就轨必须固定。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄢󠄢󠄢󠄞󠄡󠄧󠄠󠄞󠄤󠄣󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

⑺在已卸的砟堆上不得再卸其他轨料，应将轨料卸在限界以外，并堆放稳固。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄢󠄢󠄢󠄞󠄡󠄧󠄠󠄞󠄤󠄣󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

⑻起道时，起道机应稳固地安放在道砟上，不得歪斜，起道机松扣下落时，手脚不得放在钢轨下，起道机用完后，不得留在道心或钢轨旁。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄢󠄢󠄢󠄞󠄡󠄧󠄠󠄞󠄤󠄣󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

文章来源:

微信公众号:中铁七局集团技术中心

作者姓名:黄吉来
