1. 概述
经常有用户会问：“全站仪惯导型轨道测量仪设站距离控制在多远比较合适？”本文将借助一段无砟轨道的实测数据，分析不同设站距离对测量精度的影响，探讨在不同测量场景中灵活选用合适的设站距离，以提高作业效率。

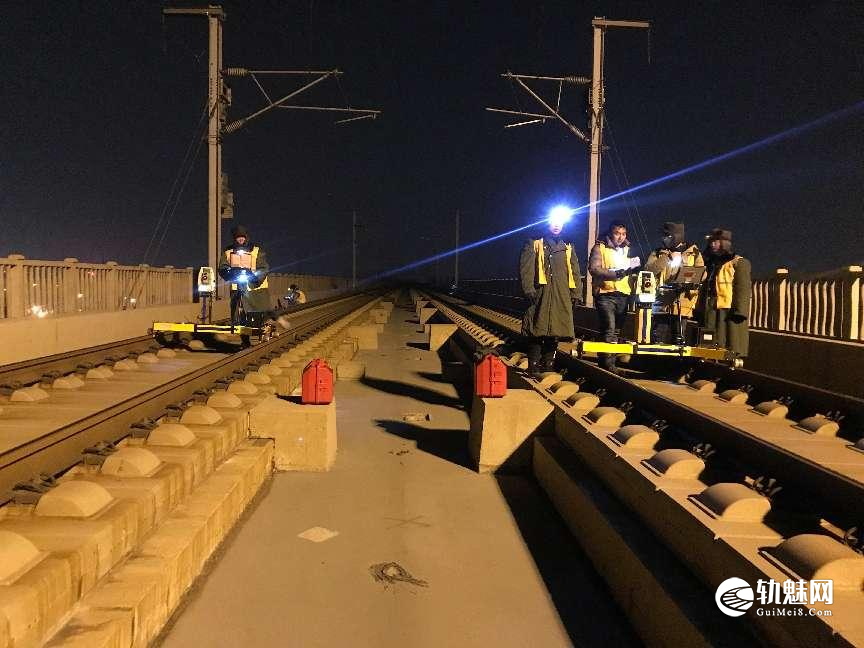

实验设备：大铁检测（AIS800T）品牌的全站仪惯导型轨道测量仪，搭配的全站仪为徕卡TS16。
实验线路：京沪高铁某段，CRTSⅡ型板式无砟轨道，实验线路长度4172m，线路平面包含直线和曲线、纵断面包含竖曲线（半径15000，坡率2.5‰），整个试验路段为桥梁。

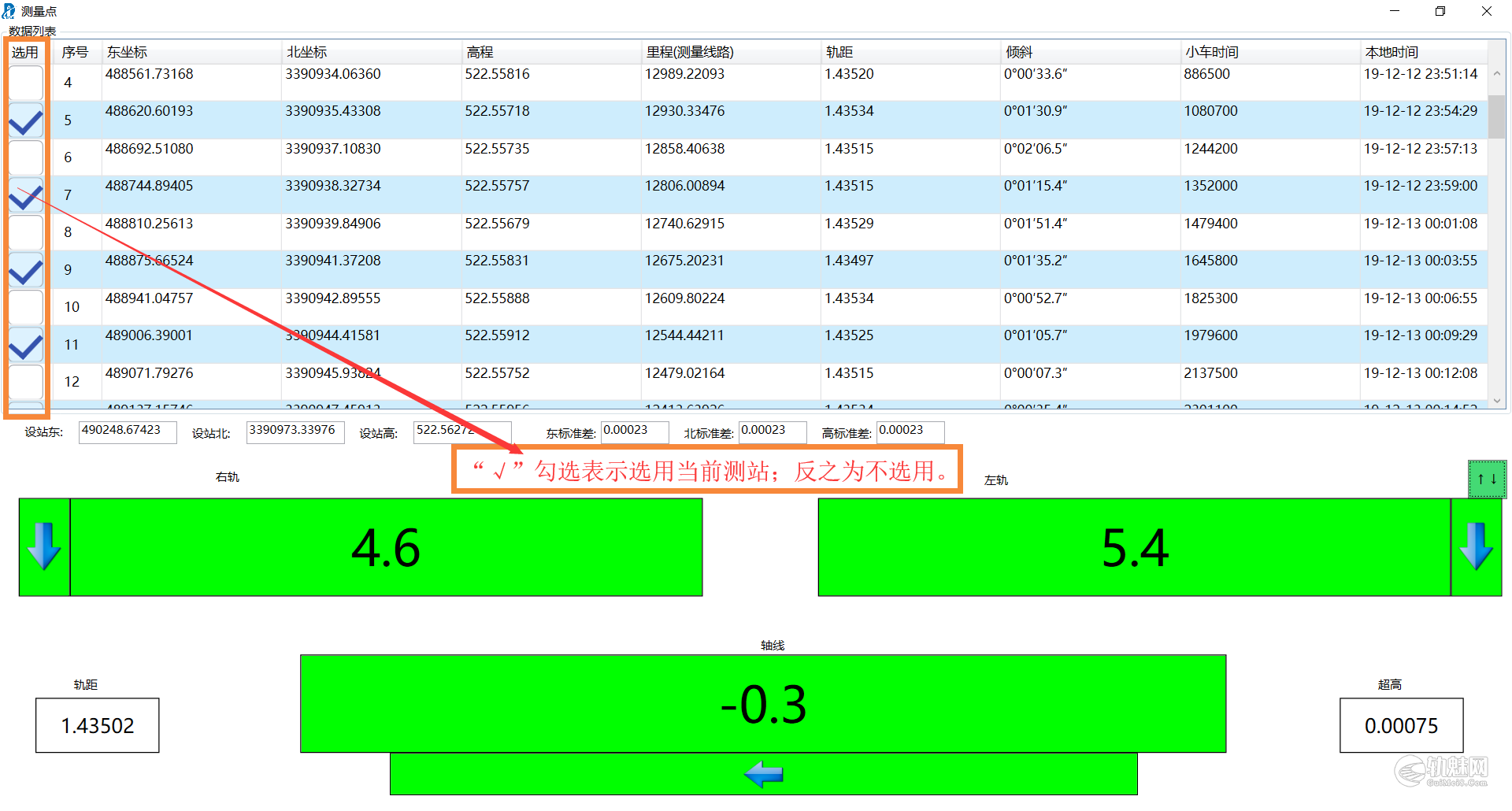

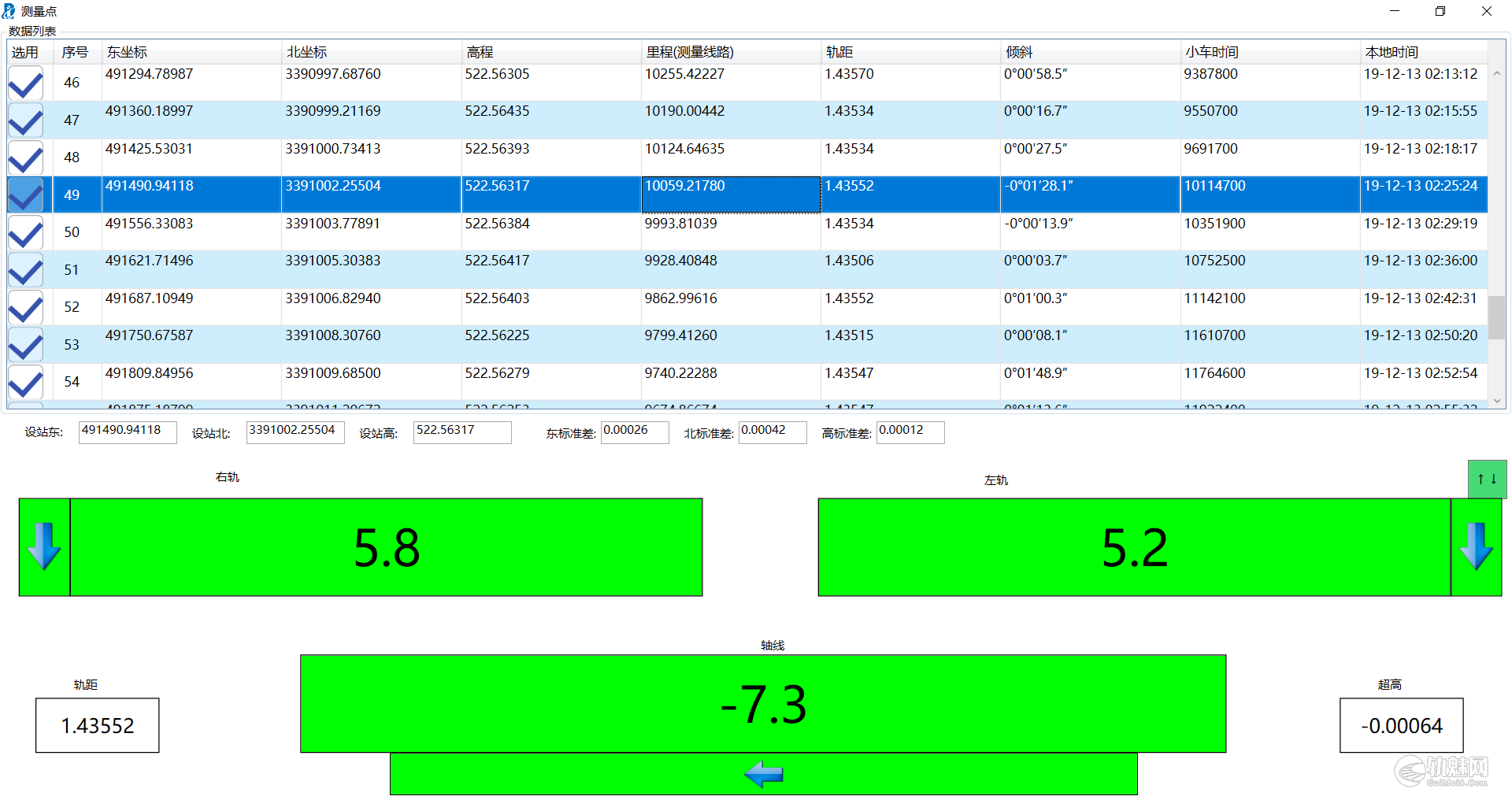

实验方法：数据采集时，采用60m间距设站。数据处理时，用剔除设站的方式分别计算120m、180m、240m和300m设站的成果数据，通过考察轨道平面偏差分析、轨道高程偏差分析设站距离与精度的影响。
2. 数据分析
为了排除排除测量误差、CPIII误差等诸多因素影响，实验数据分析时，采用同一组数据分别使用60m设站、120m设站、180m设站、240m设站、300m设站参与惯导数据绝对控制，得到轨道平面/高程绝对偏差量，用于本文的对比分析。数据分析以图形形式展示，图中以轨枕间距为样本，以里程为横轴，偏差量为竖轴,考察同一里程位置的数据一致性。
注：本文是依据路基/隧道CPIII布设间距60m/120m/180m/240m/300m，且并不是严格的；按照桥梁上CPIII布设间距，本文实际设站间距为：65m/130m/195m/260m/325m。文件坐标数据已处理，非涉密。

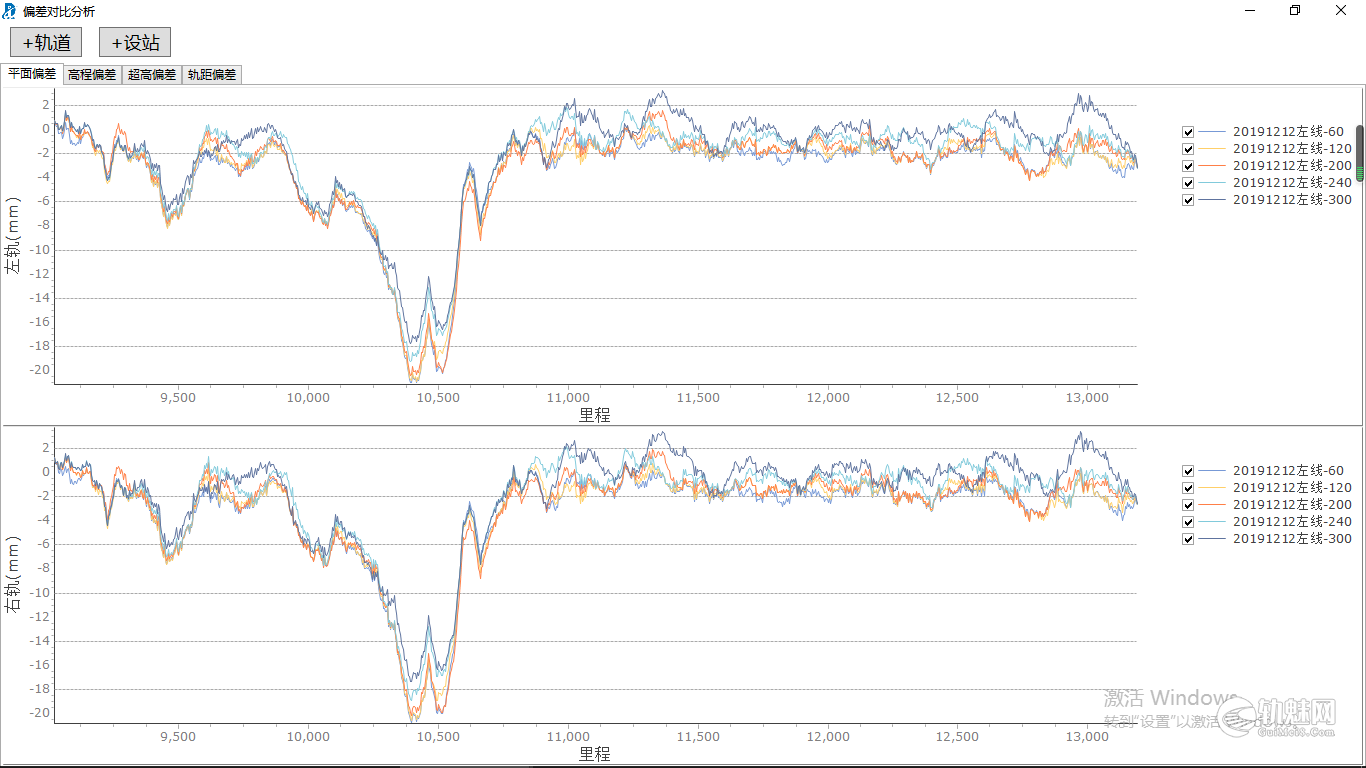

将60m/120m/180m/240m/300m设站间距的轨道平面偏差、轨道高程偏差数据，以里程为横轴，将五者数据画在一张图上，考察数据一致性。

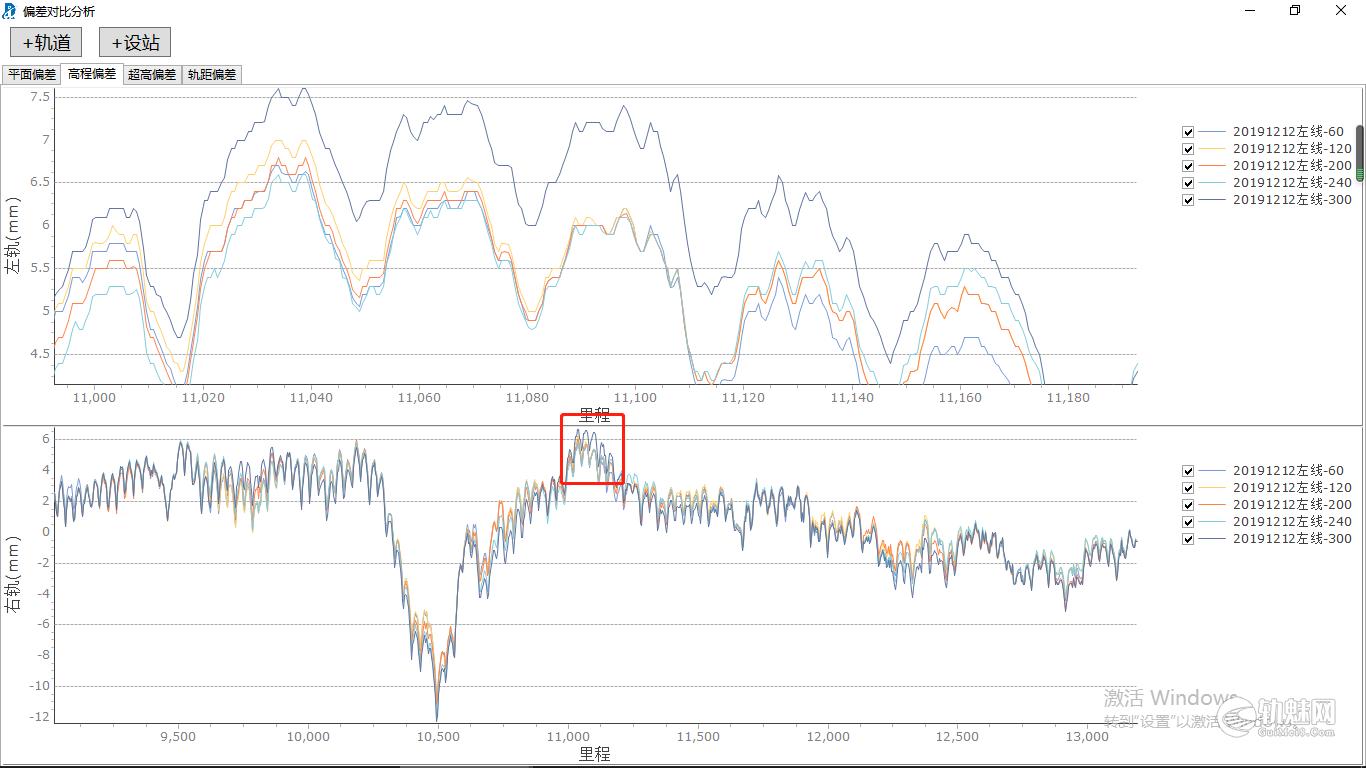

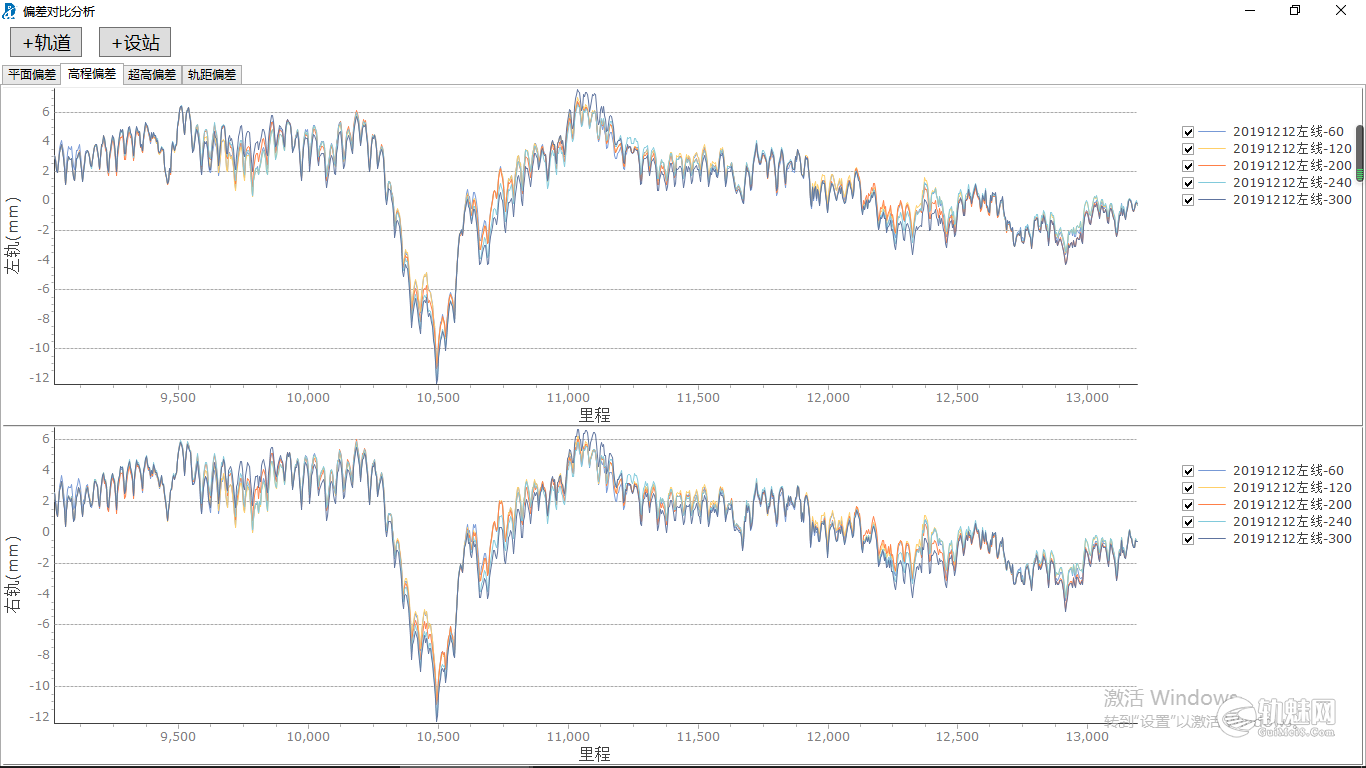

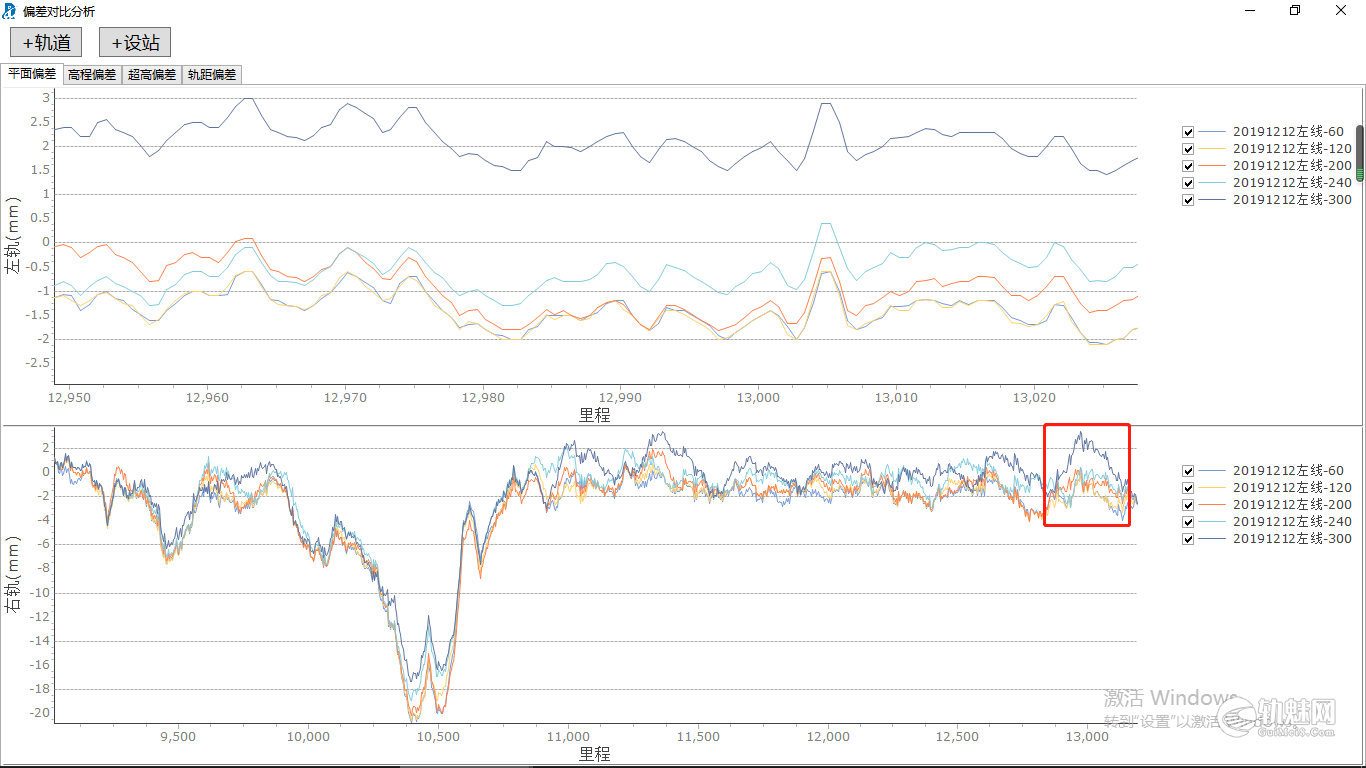

从对比图形上可以看出，AIS800T轨道平面偏差量 60m/120/180m/240m轨道变化趋势一致，最大偏差达到了 3.5mm。AIS800T 轨道高程偏差量 60m/120/180m/240m/300m轨道变化趋势一致，部分相对差异较大地段，最大偏差＜1.5mm。
3. 实验总结
通过AIS800T轨道平面/高程绝对偏差60m/120m/180m/240m/300m测站数据对比分析可以得到如下结论：
（1）AIS800T在不考虑CPIII误差与测量误差的情况下，设站距离会对测量精度造成一定的影响，距离越长影响越大；󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄥󠄞󠄢󠄤󠄞󠄧󠄣󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
（2）设站距离≯240m（实际距离超过260m）时，轨道平面绝对偏差＜2mm，轨道高程绝对偏差＜1.5mm；󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄥󠄞󠄢󠄤󠄞󠄧󠄣󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
（3）设站距离≯180m（实际距离超过195m）时，轨道平面绝对偏差＜1.5mm，轨道高程绝对偏差＜1mm；󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄥󠄞󠄢󠄤󠄞󠄧󠄣󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
（4）设站距离≯120m（实际距离超过130m）时，轨道平面/高程绝对偏差＜1mm；󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄥󠄞󠄢󠄤󠄞󠄧󠄣󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
（5）设站距离＞300m（实际距离超过325m）时，轨道平面绝对偏差＜3.5mm；轨道高程绝对偏差＜1.5mm。󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄥󠄞󠄢󠄤󠄞󠄧󠄣󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
4. 应用建议
通过对本文实测数据的分析，结合不同应用场景的特点针对本款设备（AIS800T）其应用建议如下：
（1）新建有砟轨道粗调阶段轨道精测时，可以采用单点模式或长距离设站，例如240m甚至更长，以提高作业效率；󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄥󠄞󠄢󠄤󠄞󠄧󠄣󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
（2）新建有砟轨道精测指导大机精捣作业时，设站间距建议不超高180m，每测站6~8个CPIII控制点且搭接一对控制点；󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄥󠄞󠄢󠄤󠄞󠄧󠄣󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
（3）无砟轨道精测指导轨道精调作业时，建议设站距离不超过120m，每测站6~8个CPIII控制点且搭接2对控制点；󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄥󠄞󠄢󠄤󠄞󠄧󠄣󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
（4）运营无砟轨道平纵断面测量时，建议间距建议不超高180m，每测站6~8个CPIII控制点且搭接一对控制点；󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄥󠄞󠄢󠄤󠄞󠄧󠄣󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
（5）运营有砟轨道平纵断面测量时，测站距离可以是180m甚至更长；󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄥󠄞󠄢󠄤󠄞󠄧󠄣󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
（6）其他应用可以根据实际情况进行选择，例如CPIII部分失效情况下，有砟线路集中修应用中，重点关注线路平顺，设站距离可以根据实际控制网情况进行调整。󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄥󠄞󠄢󠄤󠄞󠄧󠄣󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
注：（1）以上建议仅从设备精度方面考虑，实际作业时，需要根据施工方案要求、测量规范要求等指导文件进行作业。（2）不同厂家的设备，其算法、精度有所区别，实际使用时，需要与厂家充分沟通选用合理的作业方式。（3）随着技术的进步，再不考了CPIII误差的情况下，600m设站距离设备精度仍可以满足现行精度要求。（4）文中设站距离“60m/120m/180m”等设站距离数值为“虚数”，准确的表述为“1对CPIII间距/2对CPIII间距/3对CPIII间距”。
