铁路信号设备倒机操作与区间逻辑处理技术

一、电源屏倒机的方法

1.在天窗或联系要点经车站值班员同意后方可进行

2.在转换前测量电源屏的输入相序，使用万用表交流500V档位，A对A、B对B、C对C依次测试，若有零到几十伏的电压说明相序正确，若有380V电压说明相序错误，应即时联系更改相序。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄢󠄡󠄨󠄞󠄡󠄠󠄦󠄞󠄡󠄧󠄢󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

3.观察电源屏指示灯状态确定两路电源都有电，并且备用在热备状态󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄢󠄡󠄨󠄞󠄡󠄠󠄦󠄞󠄡󠄧󠄢󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

4.转换时关闭主用电源断路器，再合起断路器，原备用自动转为主用，原主用自动变成热备状态󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄢󠄡󠄨󠄞󠄡󠄠󠄦󠄞󠄡󠄧󠄢󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

5.转换后检查站场状态、指示灯状态、监测单元信息等󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄢󠄡󠄨󠄞󠄡󠄠󠄦󠄞󠄡󠄧󠄢󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

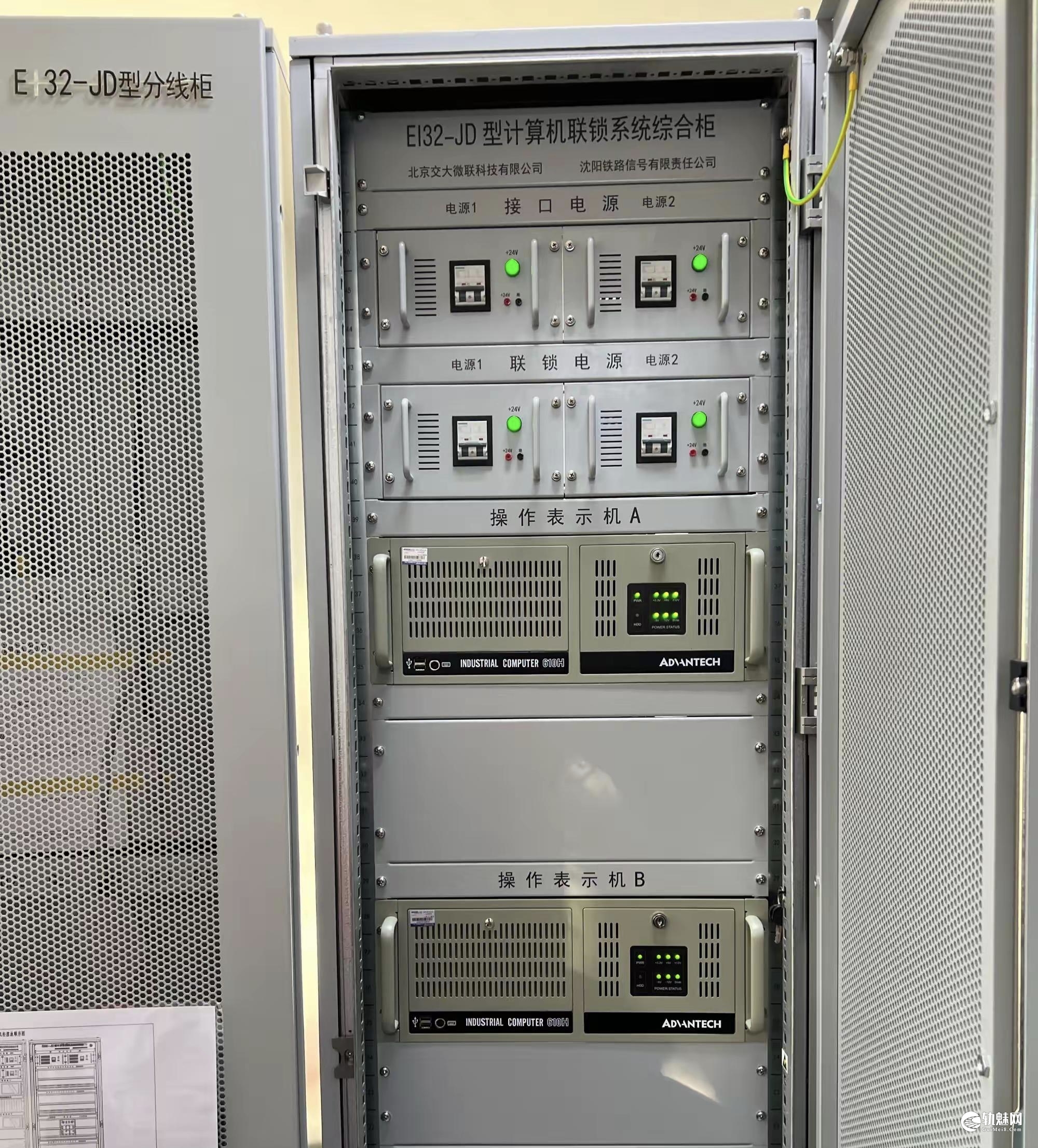

二、操表机倒机

必须在天窗点内或联系要点经车站值班员同意后方可进行，在倒机前要确定操表机的主备用状态，然后在倒机单元上按压相应的A转B或B转A按钮，倒机后前台显示器会有3-4秒的黑屏时间，最后要确认鼠标、音响工作正常以及电务维修机网络状态正常

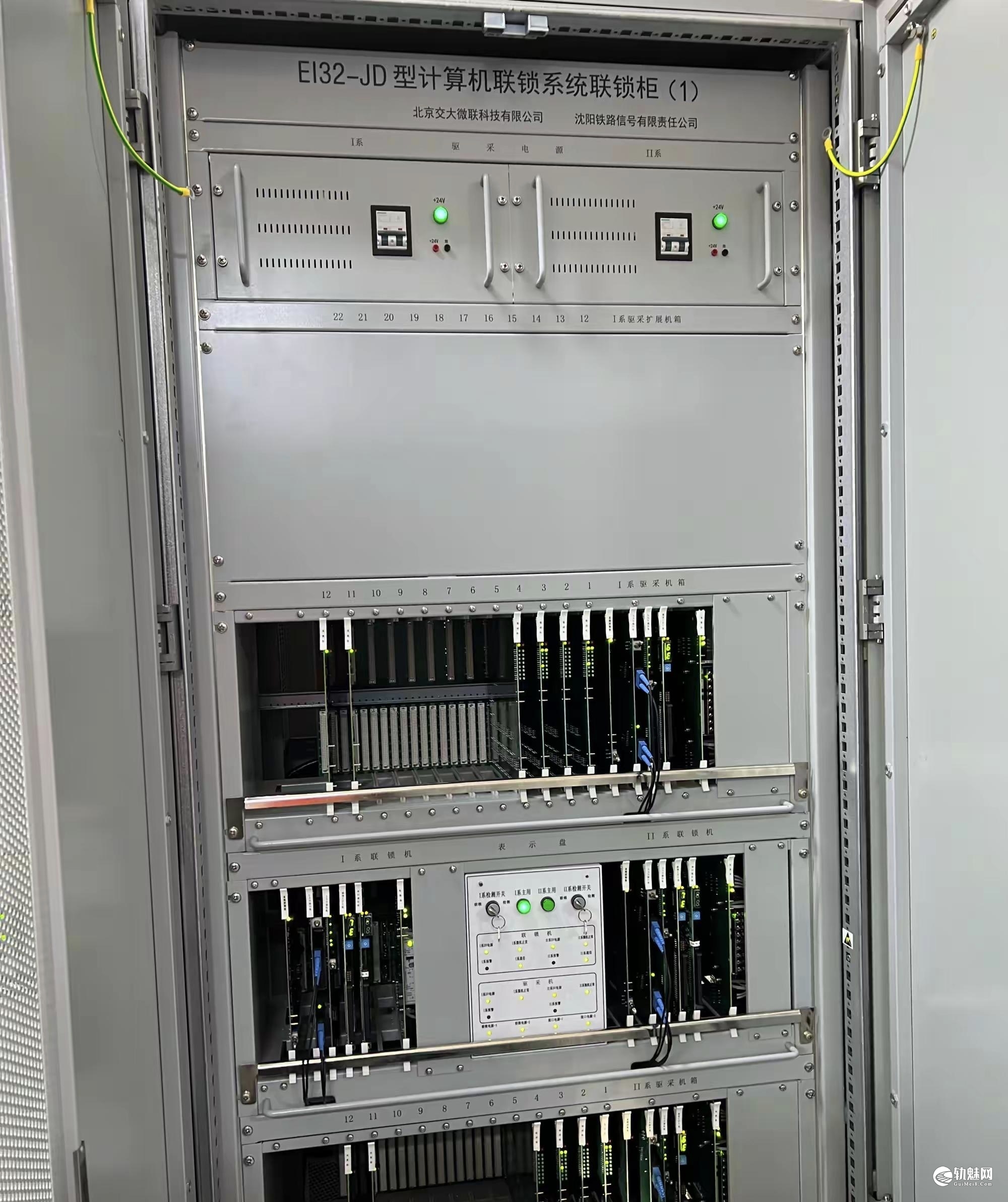

三、联锁机倒机

必须在天窗点内或联系要点经车站值班员同意后方可进行，倒机前确认联锁机主备用状态，在联锁机系统控制板上的自复开关进行关断重启，原备用自动转为主用，原主用重启后几秒自动转为热备状态，倒机完成后确认电务维修机网络正常(注意：当站场存在进路时不要进行倒机)

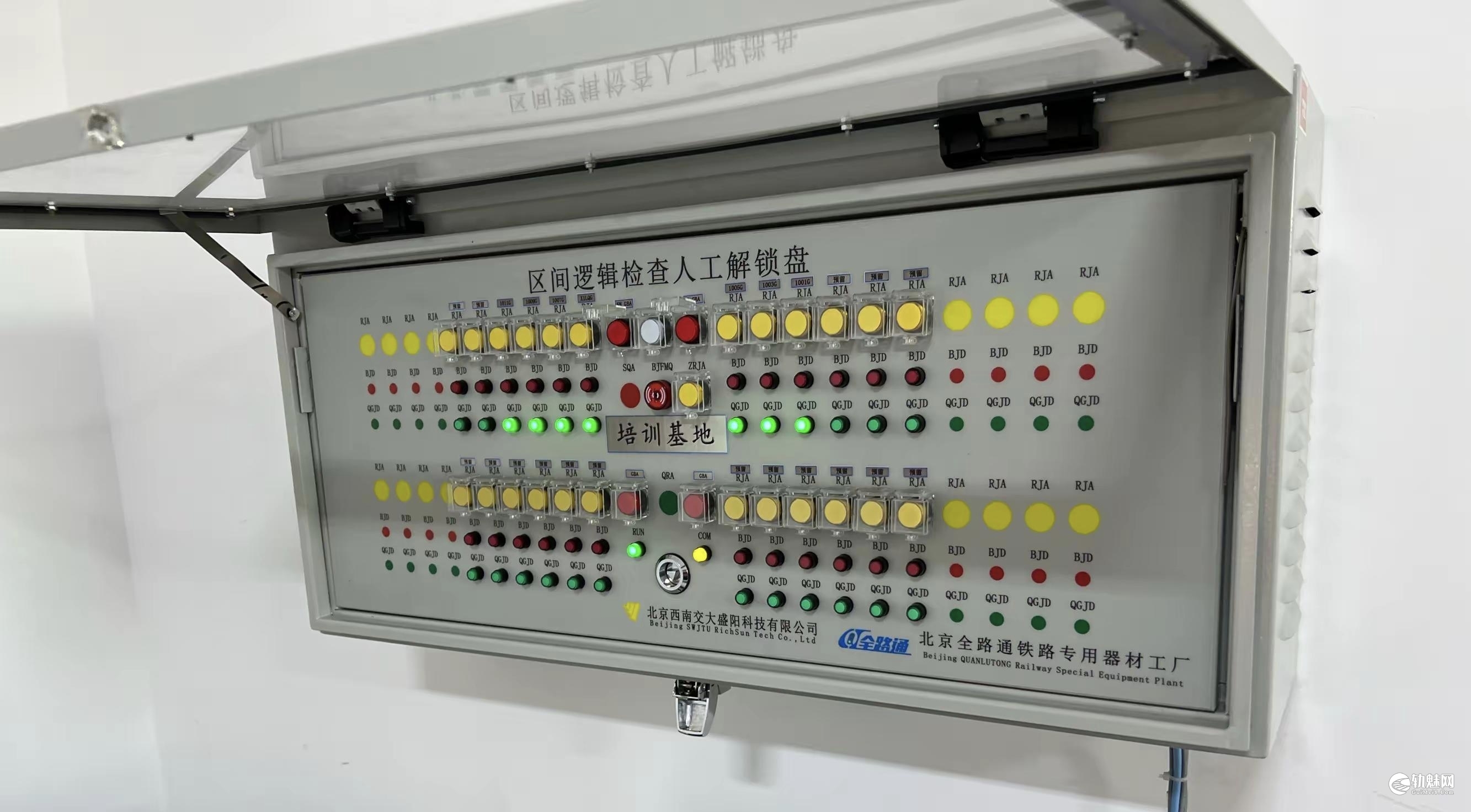

四、区间逻辑及区间逻辑人工解锁盘的操作：

       区间逻辑人工解锁盘当区间发生丢车行为时会产生报警；区间逻辑检查人工解锁盘按压相应的GBA按钮开启或关闭区间逻辑，同一区间两端站区间逻辑解锁盘分别开启或关闭；远成解锁盘主用时按压SQA，远程解锁盘变为备用，本地解锁盘变为主用，在按压SQA远程解锁盘为主用，本地解锁盘为备用(主用为SQA灯光常亮，备用为SQA灯光闪烁)
