2015年5月，邯郸工务段安排了7个天窗对邯郸南站Ⅱ场南北岔区进行大机捣固道岔施工，这是第一次对“三渡四交”、“两渡五交”组合道岔进行大机捣固作业。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄢󠄢󠄢󠄞󠄡󠄢󠄤󠄞󠄡󠄧󠄢󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
大机捣固组合道岔有三个技术难题：一是各组道岔的相互联动多，每日施工施工计划如果安排不合理，则有些道岔不能作业，不仅影响作业效率，而且虚糜天窗，或捣不完构成责任延点事件；二是设备集中，起道量互相影响，并且供电接触网限高有明确规定，必须统筹考虑；三是复式交分道岔和菱形道岔大机不能捣固处所比较多，需要同步人工捣固，确保捣固效果。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄢󠄢󠄢󠄞󠄡󠄢󠄤󠄞󠄡󠄧󠄢󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
邯南车间从接到施工计划开始，提前谋划组织电务、供电、大机各配合单位现场确定日计划，车间制定每日施工措施，组织2台道岔捣固大机利用7个天窗完成9组交分、5组菱形、14组单开道岔及岔区前后980m线路的捣固任务，取得较好效果。现以南岔区“三渡四交”组合道岔为例，从技术方面总结如下󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄢󠄢󠄢󠄞󠄡󠄢󠄤󠄞󠄡󠄧󠄢󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
一、控制菱形，科学设计起道量。
邯郸南站Ⅱ场南岔区“三渡四交”组合道岔互相影响，三组菱形是各股道、道岔横向纽带，纵断面测量拉10m点时就要考虑到，根据现场实际情况，把238#-244#交分道岔前锐角叉心尖作为0点，纵向垂直线路拉弦绳，标出各股道的0点，以此0点向两侧拉10m点进行标高测量，各股道相同里程点横向在一条线上，以便进行起道量设计时相互参照，保证3组菱形道岔的四个角在一个水平面上。根据道岔分布情况，将南岔区“三渡四交”组合道岔和股道分为：①9道-12道、②8道-4道南、③5道-214#叉心尖、④4道-236#叉心尖、⑤216#叉心尖-5道南段五条线进行高程测量。

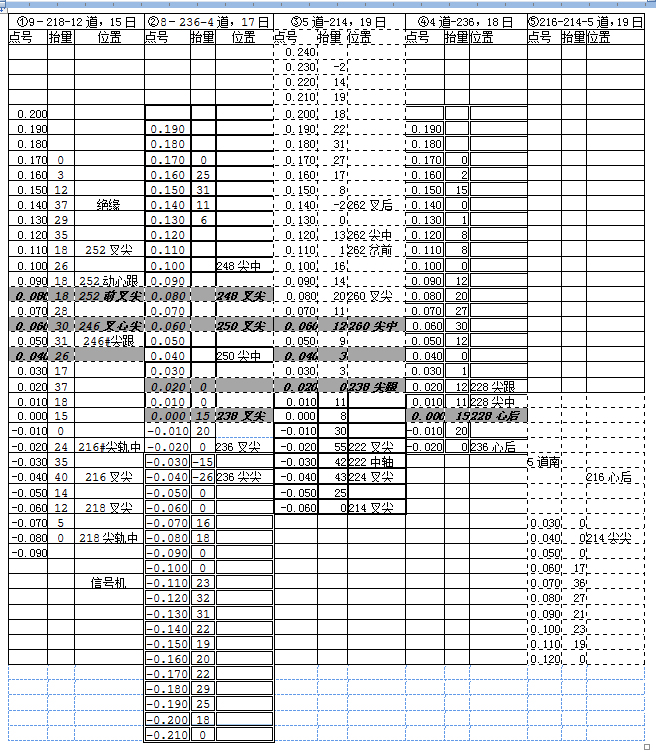

针对这次施工的起道量设计，专门设计EXECl表格，一个起道量设计计算表；一个坡度图实时显示各股道概有、设计坡度情况（各股道0点着重显示，并从238#-244#前锐角叉心尖概有高程处前后画一条水平线做为参照线）；一个起道量表显示各股道间相互关系。下表为起道量表󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄢󠄢󠄢󠄞󠄡󠄢󠄤󠄞󠄡󠄧󠄢󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
上表中①和②的0.080和0.060里程点为246#-258#菱形道岔的4个角；󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄢󠄢󠄢󠄞󠄡󠄢󠄤󠄞󠄡󠄧󠄢󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
②与④的0.000点与②与③的0.020点为220#-244#菱形道岔的4个角;󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄢󠄢󠄢󠄞󠄡󠄢󠄤󠄞󠄡󠄧󠄢󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
①与③的0.040和0.060点为214#-226#菱形道岔的4个角。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄢󠄢󠄢󠄞󠄡󠄢󠄤󠄞󠄡󠄧󠄢󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
表中用黑体斜体底灰着重表示。
坡度图和起道量表的数据全部引用起道量设计计算表的数据，这样互相参照进行起道量设计，可保证3组菱形的4个角在一个水平面的基础上各股道大平起好。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄢󠄢󠄢󠄞󠄡󠄢󠄤󠄞󠄡󠄧󠄢󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
根据初步设计出的起道量表，与供电工长现场逐处确认。捣高受限制的重新进行起道量设计，在保证供电设备安全的基础上基本拉平了岔区，238#-244#交分道岔处于中心位置，起得高了就会造成8道的250#道岔起道量超出供电捣高限制，起得低了228#-234#交分道岔及最南端的214#、216#道岔还得落道，在现场进行标注复核，第二次只做了个别微调就达到纵向股道大平好、横向菱形道岔不倾斜的设计要求。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄢󠄢󠄢󠄞󠄡󠄢󠄤󠄞󠄡󠄧󠄢󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
二、确定影响范围，制定严谨的捣固计划。

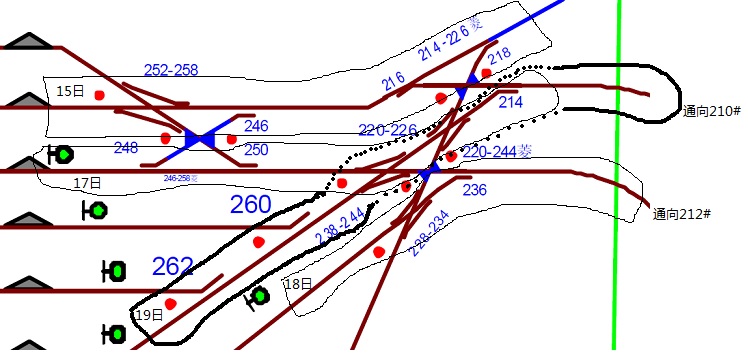

大机施工要求：2台大机作业中必须在一条线上；大机作业从北向南作业。结合线路纵断面测量数据，根据月度施工计划编制日计划
15日：封锁9道、252#-258#、246#、216#、218#、12道。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄢󠄢󠄢󠄞󠄡󠄢󠄤󠄞󠄡󠄧󠄢󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
第一台大机从9道插镐，捣固9道50m线路、252#-258#、246#；第二台大机从246#岔前插镐，捣固246#与216#间50m线路、216#、218#。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄢󠄢󠄢󠄞󠄡󠄢󠄤󠄞󠄡󠄧󠄢󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
17日：封锁8道、248#、250#、238#-244#、220#-226#、214#、5道南段214#与210#间线路。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄢󠄢󠄢󠄞󠄡󠄢󠄤󠄞󠄡󠄧󠄢󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
第一台大机从8道插镐，捣固8道50线路、248#、250#；第二台大机从250#岔前插镐，捣固238#-244#、220#-226#、214#。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄢󠄢󠄢󠄞󠄡󠄢󠄤󠄞󠄡󠄧󠄢󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
18日：封锁4道、228#-234#、236#、4道南段236#与212间线路。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄢󠄢󠄢󠄞󠄡󠄢󠄤󠄞󠄡󠄧󠄢󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
第一台大机从4道插镐，捣固4道130m线路、228#-234#；第二台大机从228#-234#与236#间插镐，捣固236#、4道南段236#与212#间170m线路。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄢󠄢󠄢󠄞󠄡󠄢󠄤󠄞󠄡󠄧󠄢󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
19日：封锁5道、262#、260#、238#-244#、220#-226#、214#、5道南段214#与210#间线路。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄢󠄢󠄢󠄞󠄡󠄢󠄤󠄞󠄡󠄧󠄢󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
第一台大机从5道插镐，捣固5道80m线路、262#、260#、260#与238#-244#间20m线路；第二台大机单镐加强238#-244#、220#-226#、214#，捣固214#与210#间80m线路。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄢󠄢󠄢󠄞󠄡󠄢󠄤󠄞󠄡󠄧󠄢󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
以上安排全部为双镐
三、精心组织，保证每日工作量完成
1、根据起道量表提前划标。
2、根据起道量提前回填石碴，保证捣固质量。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄢󠄢󠄢󠄞󠄡󠄢󠄤󠄞󠄡󠄧󠄢󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
3、每台大机安排1名防护、1名班长检查质量，检查质量班长到现场先把线路每20m趴看一遍，掌握线路既有越度和起道量，跟大机检查质量时除检查水平外，还要控制大机是否按设计标高进行起道，要勤看，既不能高也不能低。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄢󠄢󠄢󠄞󠄡󠄢󠄤󠄞󠄡󠄧󠄢󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
4、每台大机安排4台压机、1台软轴，1名防护、1名工班长、6名作业人员，对大机不能起、不能捣的地点进行重点起道、重点捣固，特别是叉心前后曲股不能起的地点，要提前安放好压机，大机作业到此位置后根据大机操作人员的命令配合起好曲股水平。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄢󠄢󠄢󠄞󠄡󠄢󠄤󠄞󠄡󠄧󠄢󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
5、对菱形道岔做好横向顺坡、捣固。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄢󠄢󠄢󠄞󠄡󠄢󠄤󠄞󠄡󠄧󠄢󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
6、从第2个点开始，对本点内捣固完的菱形道岔进行预起道捣固。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄢󠄢󠄢󠄞󠄡󠄢󠄤󠄞󠄡󠄧󠄢󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
具体为：17日起道捣固246#-258#菱形道岔、214#-226#菱形道岔；18日起道捣固220-244#菱形道岔，加强捣固246#-258#、214#-226#菱形道岔；19日加强捣固214#-226#、220-244#菱形道岔。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄢󠄢󠄢󠄞󠄡󠄢󠄤󠄞󠄡󠄧󠄢󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
通过对“三渡四交”这类复杂的组合道岔大机捣固施工的攻关，初步掌握了一定的作业规律，做到了能捣、多捣、捣好，为今后进行此类复杂施工提供了依据。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄢󠄢󠄢󠄞󠄡󠄢󠄤󠄞󠄡󠄧󠄢󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
