铺岔前预铺道碴施工作业指导书

1．适用范围

适用于普通铁路铺道岔前预铺道碴施工。

2．作业准备

    预铺道碴前应首先确定道碴供应产地，试验员应严格按照现行《铁路碎石道碴》（TB/T2140）中规定的方法对道碴品种、级别、外观、质量进行检验，并联系监理单位进行见证检测。道碴等级、材质及级配应符合设计及道碴技术条件要求方可使用。

   预铺道碴前，技术人员准确测放摊铺边线和高程控制线，并进行标记，指导施工。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄢󠄡󠄨󠄞󠄡󠄢󠄡󠄞󠄡󠄢󠄢󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠅄󠅙󠅝󠅕󠄪󠄡󠄧󠄤󠄡󠄦󠄣󠄨󠄥󠄤󠄨󠄬󠅒󠅢󠄟󠄮

预铺道碴前，对路基基床表面平整度再次检查确认，对路基表面杂物、积水等彻底清除后方可开始摊铺。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄢󠄡󠄨󠄞󠄡󠄢󠄡󠄞󠄡󠄢󠄢󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠅄󠅙󠅝󠅕󠄪󠄡󠄧󠄤󠄡󠄦󠄣󠄨󠄥󠄤󠄨󠄬󠅒󠅢󠄟󠄮

3．技术要求

3.1施工用道碴品种、级别、外观、质量必须符合设计及道碴技术条件要求。

3.2摊铺位置、摊铺边线、高程应准确，并做好标记，指导施工。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄢󠄡󠄨󠄞󠄡󠄢󠄡󠄞󠄡󠄢󠄢󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠅄󠅙󠅝󠅕󠄪󠄡󠄧󠄤󠄡󠄦󠄣󠄨󠄥󠄤󠄨󠄬󠅒󠅢󠄟󠄮

4．施工程序与工艺流程

4.1施工准备：

4.1.1材料准备：确定材料供应产地，对道碴材质、品种、级别、外观、质量进行检验，合格后进行道碴材料储备。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄢󠄡󠄨󠄞󠄡󠄢󠄡󠄞󠄡󠄢󠄢󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠅄󠅙󠅝󠅕󠄪󠄡󠄧󠄤󠄡󠄦󠄣󠄨󠄥󠄤󠄨󠄬󠅒󠅢󠄟󠄮

4.1.2技术准备

测量放线，核对道碴摊铺位置、摊铺边线及高程控制线。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄢󠄡󠄨󠄞󠄡󠄢󠄡󠄞󠄡󠄢󠄢󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠅄󠅙󠅝󠅕󠄪󠄡󠄧󠄤󠄡󠄦󠄣󠄨󠄥󠄤󠄨󠄬󠅒󠅢󠄟󠄮

4.1.3机械准备

确定预铺道碴施工用机械，包括道碴运输、摊铺、碾压等各工序施工用机械设备的准备情况。主要包括压路机、道碴运输车、装载机、推土机等机械设备。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄢󠄡󠄨󠄞󠄡󠄢󠄡󠄞󠄡󠄢󠄢󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠅄󠅙󠅝󠅕󠄪󠄡󠄧󠄤󠄡󠄦󠄣󠄨󠄥󠄤󠄨󠄬󠅒󠅢󠄟󠄮

4.2施工方法

4.2.1道碴运输及摊铺：󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄢󠄡󠄨󠄞󠄡󠄢󠄡󠄞󠄡󠄢󠄢󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠅄󠅙󠅝󠅕󠄪󠄡󠄧󠄤󠄡󠄦󠄣󠄨󠄥󠄤󠄨󠄬󠅒󠅢󠄟󠄮

道碴运输采用自卸汽车，装载机配合进行。道碴应在道岔全长范围内，按照道床摊铺要求，采用人工配合机械（推土机）进行摊铺。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄢󠄡󠄨󠄞󠄡󠄢󠄡󠄞󠄡󠄢󠄢󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠅄󠅙󠅝󠅕󠄪󠄡󠄧󠄤󠄡󠄦󠄣󠄨󠄥󠄤󠄨󠄬󠅒󠅢󠄟󠄮

4.2.2道碴碾压、整平：󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄢󠄡󠄨󠄞󠄡󠄢󠄡󠄞󠄡󠄢󠄢󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠅄󠅙󠅝󠅕󠄪󠄡󠄧󠄤󠄡󠄦󠄣󠄨󠄥󠄤󠄨󠄬󠅒󠅢󠄟󠄮

预铺道碴采用压强不小于160kpa的震动压路机进行碾压。道碴整平、碾压施工过程中使用的机械设备应统一指挥。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄢󠄡󠄨󠄞󠄡󠄢󠄡󠄞󠄡󠄢󠄢󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠅄󠅙󠅝󠅕󠄪󠄡󠄧󠄤󠄡󠄦󠄣󠄨󠄥󠄤󠄨󠄬󠅒󠅢󠄟󠄮

4.2.3检测

摊铺压实完成后，施工技术人员进行预铺道碴施工检测，符合要求进行下道工序施工。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄢󠄡󠄨󠄞󠄡󠄢󠄡󠄞󠄡󠄢󠄢󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠅄󠅙󠅝󠅕󠄪󠄡󠄧󠄤󠄡󠄦󠄣󠄨󠄥󠄤󠄨󠄬󠅒󠅢󠄟󠄮

平整度：用3m靠尺检查碴面平整度，设计速度大于160km/h不应大于20mm，设计时速小于160m时不应大于30mm。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄢󠄡󠄨󠄞󠄡󠄢󠄡󠄞󠄡󠄢󠄢󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠅄󠅙󠅝󠅕󠄪󠄡󠄧󠄤󠄡󠄦󠄣󠄨󠄥󠄤󠄨󠄬󠅒󠅢󠄟󠄮

压实密度：压实密度不小于1.7g/cm³。

道床预留起道量不得大于50mm，岔前岔后30m内应与区间和站内正线摊铺的底碴顺坡。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄢󠄡󠄨󠄞󠄡󠄢󠄡󠄞󠄡󠄢󠄢󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠅄󠅙󠅝󠅕󠄪󠄡󠄧󠄤󠄡󠄦󠄣󠄨󠄥󠄤󠄨󠄬󠅒󠅢󠄟󠄮

4.3工艺流程

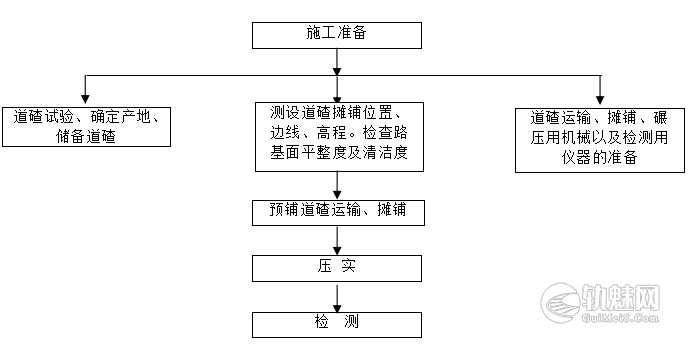

预铺道碴施工工艺流程图󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄢󠄡󠄨󠄞󠄡󠄢󠄡󠄞󠄡󠄢󠄢󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠅄󠅙󠅝󠅕󠄪󠄡󠄧󠄤󠄡󠄦󠄣󠄨󠄥󠄤󠄨󠄬󠅒󠅢󠄟󠄮

5．施工要求

5.1施工准备

根据施工工序合理安排施工准备工作，尽量减少准备工作对正式施工开工时间的影响。道碴供应产地的选择、道碴试验等工序可随路基工程同步展开，提前确定采购数量。预铺道碴施工开始前应󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄢󠄡󠄨󠄞󠄡󠄢󠄡󠄞󠄡󠄢󠄢󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠅄󠅙󠅝󠅕󠄪󠄡󠄧󠄤󠄡󠄦󠄣󠄨󠄥󠄤󠄨󠄬󠅒󠅢󠄟󠄮

备足道碴，路基面完成整修及清理工作。道碴倒运、摊铺、压实用设备以及检测仪器应提前备好，并对其性能进行检测。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄢󠄡󠄨󠄞󠄡󠄢󠄡󠄞󠄡󠄢󠄢󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠅄󠅙󠅝󠅕󠄪󠄡󠄧󠄤󠄡󠄦󠄣󠄨󠄥󠄤󠄨󠄬󠅒󠅢󠄟󠄮

5.2预铺道碴运输摊铺

道碴运输过程中，运碴车辆宜行走施工便道，不应长距离频繁行驶在基床表层上，避免对路基基床表层的扰动。运碴车辆在基床表层上行驶时，应做到缓行缓停，禁止突然加速或急刹车，载重运行速度宜小于15km/h。道碴摊铺整平可采用人工配合机械在道岔全长范围内进行摊铺整平。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄢󠄡󠄨󠄞󠄡󠄢󠄡󠄞󠄡󠄢󠄢󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠅄󠅙󠅝󠅕󠄪󠄡󠄧󠄤󠄡󠄦󠄣󠄨󠄥󠄤󠄨󠄬󠅒󠅢󠄟󠄮

5.3压实整平

正线道岔应采用压强不小于160kpa的压路机进行碾压。碴面应平整。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄢󠄡󠄨󠄞󠄡󠄢󠄡󠄞󠄡󠄢󠄢󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠅄󠅙󠅝󠅕󠄪󠄡󠄧󠄤󠄡󠄦󠄣󠄨󠄥󠄤󠄨󠄬󠅒󠅢󠄟󠄮

5.4检测

碾压整平完成后，应立即进行检测，要求平整度、压实密度、预留起道量满足要求方可进行下道工序施工。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄢󠄡󠄨󠄞󠄡󠄢󠄡󠄞󠄡󠄢󠄢󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠅄󠅙󠅝󠅕󠄪󠄡󠄧󠄤󠄡󠄦󠄣󠄨󠄥󠄤󠄨󠄬󠅒󠅢󠄟󠄮

6．劳动组织

6.1劳动力组织方式：采用架子队组织模式。

6.2施工人员应结合工程量、机械、人员组合、工期要求进行合理配置。其中负责人、工班长、技术人员、专兼职安全员必须由施工企业正式职工担任，并可根据工程情况适当配备若干劳务工人。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄢󠄡󠄨󠄞󠄡󠄢󠄡󠄞󠄡󠄢󠄢󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠅄󠅙󠅝󠅕󠄪󠄡󠄧󠄤󠄡󠄦󠄣󠄨󠄥󠄤󠄨󠄬󠅒󠅢󠄟󠄮

7．材料要求

施工用道碴的品种、外观、级别、质量应符合设计要求，设计未明确时应符合《铁路碎石道碴》（TB/T2140）规范要求。

道碴确定供应产地后，应进行检验。同一产地、同一级别的道碴，每50000m³为一批，不足一批按一批计。施工单位每批抽检一次，监理单位全部见证检测。

道碴进场前应对其粒径级配、颗粒形状及清洁度进行检验。

道碴粒径级配要求

道碴针状指数和片状指数按现行《铁路碎石道碴针状指数和片状指数试验方法》（TB/T2328.16）进行试验，针状指数、片状指数不得大于50%。

杂质含量按现行《铁路碎石道碴黏土团及其他杂质含量试验方法》（TB/T2328.17）进行试验，其含量的杂质百分率不得大于0.5%。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄢󠄡󠄨󠄞󠄡󠄢󠄡󠄞󠄡󠄢󠄢󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠅄󠅙󠅝󠅕󠄪󠄡󠄧󠄤󠄡󠄦󠄣󠄨󠄥󠄤󠄨󠄬󠅒󠅢󠄟󠄮

8．设备机具配置

预铺道碴施工机械主要为自卸汽车、推土机、装载机、压路机等。施工前机械设备应准备齐全，进场前进行性能检测，操作人员必须持证上岗并经岗前培训合格后上岗。

9．质量控制及检验

9.1道碴质量控制及检验

道碴的品种、级别、材质应符合设计要求，同时应满足铁路碎石道碴》（TB/T2140）规范要求。道碴针状指数和片状指数根据《铁路碎石道碴针状指数和片状指数试验方法》（TB/T2328.16）进行试验，针状指数、片状指数不得大于50%。杂质含量按现行《铁路碎石道碴黏土团及其他杂质含量试验方法》（TB/T2328.17）进行试验，其含量的杂质百分率不得大于0.5%。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄢󠄡󠄨󠄞󠄡󠄢󠄡󠄞󠄡󠄢󠄢󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠅄󠅙󠅝󠅕󠄪󠄡󠄧󠄤󠄡󠄦󠄣󠄨󠄥󠄤󠄨󠄬󠅒󠅢󠄟󠄮

9.2路基面平整度、清洁度控制及检验󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄢󠄡󠄨󠄞󠄡󠄢󠄡󠄞󠄡󠄢󠄢󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠅄󠅙󠅝󠅕󠄪󠄡󠄧󠄤󠄡󠄦󠄣󠄨󠄥󠄤󠄨󠄬󠅒󠅢󠄟󠄮

技术人员测设道床摊铺位置、长度、宽度、厚度应满足设计要求及施工规范要求。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄢󠄡󠄨󠄞󠄡󠄢󠄡󠄞󠄡󠄢󠄢󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠅄󠅙󠅝󠅕󠄪󠄡󠄧󠄤󠄡󠄦󠄣󠄨󠄥󠄤󠄨󠄬󠅒󠅢󠄟󠄮

9.3道碴摊铺压实质量控制及检验󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄢󠄡󠄨󠄞󠄡󠄢󠄡󠄞󠄡󠄢󠄢󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠅄󠅙󠅝󠅕󠄪󠄡󠄧󠄤󠄡󠄦󠄣󠄨󠄥󠄤󠄨󠄬󠅒󠅢󠄟󠄮

平整度：用3m靠尺检查碴面平整度，设计速度大于160km/h不应大于20mm，设计时速小于160m时不应大于30mm。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄢󠄡󠄨󠄞󠄡󠄢󠄡󠄞󠄡󠄢󠄢󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠅄󠅙󠅝󠅕󠄪󠄡󠄧󠄤󠄡󠄦󠄣󠄨󠄥󠄤󠄨󠄬󠅒󠅢󠄟󠄮

压实密度：压实密度不小于1.7g/cm³。

道床预留起到量不得大于50mm，岔前岔后30m内应与区间和站内正线摊铺的底碴顺坡。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄢󠄡󠄨󠄞󠄡󠄢󠄡󠄞󠄡󠄢󠄢󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠅄󠅙󠅝󠅕󠄪󠄡󠄧󠄤󠄡󠄦󠄣󠄨󠄥󠄤󠄨󠄬󠅒󠅢󠄟󠄮

10．安全及环保要求

10.1安全要求

施工区域应设警示标志，严禁非工作人员出入。施工中应对机械设备进行定期检查、养护、维修。机械操作人员应持证上岗并经岗前培训合格后方可上岗。同时为保证施工安全，现场应有专人统一指挥，并做到一人一机防护。配置专职安全员负责现场的安全工作，坚持班前进行安全教育制度。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄢󠄡󠄨󠄞󠄡󠄢󠄡󠄞󠄡󠄢󠄢󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠅄󠅙󠅝󠅕󠄪󠄡󠄧󠄤󠄡󠄦󠄣󠄨󠄥󠄤󠄨󠄬󠅒󠅢󠄟󠄮

预铺道碴施工中，制订合理的作业程序和机械车辆走行路线，现场设专人指挥、调度，并设立明显标志，防止相互干扰碰撞，机械作业要留有安全距离，确保协调、安全施工。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄢󠄡󠄨󠄞󠄡󠄢󠄡󠄞󠄡󠄢󠄢󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠅄󠅙󠅝󠅕󠄪󠄡󠄧󠄤󠄡󠄦󠄣󠄨󠄥󠄤󠄨󠄬󠅒󠅢󠄟󠄮

10.2环保要求

预铺道碴施工中，道碴运输用道路及施工便道应经常洒水，防止扬尘污染环境。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄢󠄡󠄨󠄞󠄡󠄢󠄡󠄞󠄡󠄢󠄢󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠅄󠅙󠅝󠅕󠄪󠄡󠄧󠄤󠄡󠄦󠄣󠄨󠄥󠄤󠄨󠄬󠅒󠅢󠄟󠄮
