钢轨预打磨作业指导书

1．适用范围

适用于有砟轨道和无咋轨道铺设无缝线路，在线路验收前，应对全线钢轨进行预打磨作业。

2．作业准备

2.1钢轨全线预打磨应具备以下条件：

2.1.1无缝线路经整理作业后，道床进入稳定阶段。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄡󠄨󠄨󠄞󠄢󠄢󠄨󠄞󠄡󠄢󠄠󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠅄󠅙󠅝󠅕󠄪󠄡󠄧󠄤󠄡󠄦󠄣󠄨󠄥󠄥󠄠󠄬󠅒󠅢󠄟󠄮

2.1.2轨面高程及道床外观尺寸符合设计要求。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄡󠄨󠄨󠄞󠄢󠄢󠄨󠄞󠄡󠄢󠄠󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠅄󠅙󠅝󠅕󠄪󠄡󠄧󠄤󠄡󠄦󠄣󠄨󠄥󠄥󠄠󠄬󠅒󠅢󠄟󠄮

2.1.3钢轨扣件齐全紧固。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄡󠄨󠄨󠄞󠄢󠄢󠄨󠄞󠄡󠄢󠄠󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠅄󠅙󠅝󠅕󠄪󠄡󠄧󠄤󠄡󠄦󠄣󠄨󠄥󠄥󠄠󠄬󠅒󠅢󠄟󠄮

2.1.4钢轨焊接接头的平直度已达到标准要求。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄡󠄨󠄨󠄞󠄢󠄢󠄨󠄞󠄡󠄢󠄠󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠅄󠅙󠅝󠅕󠄪󠄡󠄧󠄤󠄡󠄦󠄣󠄨󠄥󠄥󠄠󠄬󠅒󠅢󠄟󠄮

3．技术要求

3.1打磨前，应调整好打磨头的偏转面和对钢轨的施压力。

3.2打磨前用安装在打磨列车上的测量设备对整个打磨段上的钢轨进行纵断面的零位测量。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄡󠄨󠄨󠄞󠄢󠄢󠄨󠄞󠄡󠄢󠄠󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠅄󠅙󠅝󠅕󠄪󠄡󠄧󠄤󠄡󠄦󠄣󠄨󠄥󠄥󠄠󠄬󠅒󠅢󠄟󠄮

3.3对具有波纹和短波的钢轨,原则上要磨到波纹底及波谷范围。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄡󠄨󠄨󠄞󠄢󠄢󠄨󠄞󠄡󠄢󠄠󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠅄󠅙󠅝󠅕󠄪󠄡󠄧󠄤󠄡󠄦󠄣󠄨󠄥󠄥󠄠󠄬󠅒󠅢󠄟󠄮

3.4道岔尖轨及可动心轨、辙叉和钢轨伸缩调节器尖轨，应用人工操作的钢轨波纹研磨机进行打磨，严禁用普通打磨列车打磨。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄡󠄨󠄨󠄞󠄢󠄢󠄨󠄞󠄡󠄢󠄠󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠅄󠅙󠅝󠅕󠄪󠄡󠄧󠄤󠄡󠄦󠄣󠄨󠄥󠄥󠄠󠄬󠅒󠅢󠄟󠄮

3.5打磨列车应回收打磨下的铁粉。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄡󠄨󠄨󠄞󠄢󠄢󠄨󠄞󠄡󠄢󠄠󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠅄󠅙󠅝󠅕󠄪󠄡󠄧󠄤󠄡󠄦󠄣󠄨󠄥󠄥󠄠󠄬󠅒󠅢󠄟󠄮

4. 施工程序与工艺流程

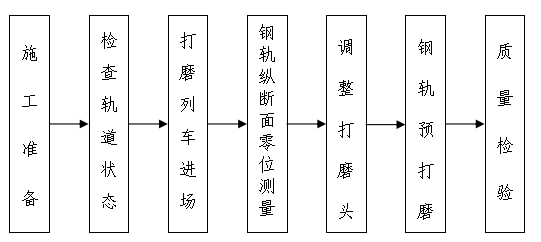

钢轨预打磨施工基本工艺

5.施工要求

5.1消除钢轨微小缺陷及锈蚀等；消除钢轨在轧制过程中形成的轨面斑点及微小不平顺。

5.2消除轨头表面的脱碳层。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄡󠄨󠄨󠄞󠄢󠄢󠄨󠄞󠄡󠄢󠄠󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠅄󠅙󠅝󠅕󠄪󠄡󠄧󠄤󠄡󠄦󠄣󠄨󠄥󠄥󠄠󠄬󠅒󠅢󠄟󠄮

5.3钢轨表面应光滑、平顺、无斑点，使其适应列车速度。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄡󠄨󠄨󠄞󠄢󠄢󠄨󠄞󠄡󠄢󠄠󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠅄󠅙󠅝󠅕󠄪󠄡󠄧󠄤󠄡󠄦󠄣󠄨󠄥󠄥󠄠󠄬󠅒󠅢󠄟󠄮

5.4钢轨顶面平直度1米范围内允许偏差为      mm。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄡󠄨󠄨󠄞󠄢󠄢󠄨󠄞󠄡󠄢󠄠󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠅄󠅙󠅝󠅕󠄪󠄡󠄧󠄤󠄡󠄦󠄣󠄨󠄥󠄥󠄠󠄬󠅒󠅢󠄟󠄮

5.5钢轨头部工作面实际横断面与理论横断面相比允许偏差为±0.3mm。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄡󠄨󠄨󠄞󠄢󠄢󠄨󠄞󠄡󠄢󠄠󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠅄󠅙󠅝󠅕󠄪󠄡󠄧󠄤󠄡󠄦󠄣󠄨󠄥󠄥󠄠󠄬󠅒󠅢󠄟󠄮

5.6全线钢轨预打磨作业后，轨顶表面粗糙度大于10μm的个数不应超过16%。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄡󠄨󠄨󠄞󠄢󠄢󠄨󠄞󠄡󠄢󠄠󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠅄󠅙󠅝󠅕󠄪󠄡󠄧󠄤󠄡󠄦󠄣󠄨󠄥󠄥󠄠󠄬󠅒󠅢󠄟󠄮

5.7打磨面最大宽度在轨距角圆弧上为4mm，在轨距角圆弧和轨顶圆弧的连接圆弧部分为7mm，在轨顶圆弧上为10mm。从轨头打磨区向非打磨区应平滑过渡。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄡󠄨󠄨󠄞󠄢󠄢󠄨󠄞󠄡󠄢󠄠󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠅄󠅙󠅝󠅕󠄪󠄡󠄧󠄤󠄡󠄦󠄣󠄨󠄥󠄥󠄠󠄬󠅒󠅢󠄟󠄮

5.8打磨面宽度的最大变化在沿钢轨长度100mm的范围内不应大于打磨面最大宽度的25%。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄡󠄨󠄨󠄞󠄢󠄢󠄨󠄞󠄡󠄢󠄠󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠅄󠅙󠅝󠅕󠄪󠄡󠄧󠄤󠄡󠄦󠄣󠄨󠄥󠄥󠄠󠄬󠅒󠅢󠄟󠄮

6.劳动组织

6.1劳动组织模式：采用架子队组织模式。

6.2作业工地应配备专职负责人、工班长、技术人员、专兼职安全员必须由施工企业正式职工担任，并可根据工程情况适当配备若干劳务工人，配备比例不大于1（正式职工）：10（劳务工）。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄡󠄨󠄨󠄞󠄢󠄢󠄨󠄞󠄡󠄢󠄠󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠅄󠅙󠅝󠅕󠄪󠄡󠄧󠄤󠄡󠄦󠄣󠄨󠄥󠄥󠄠󠄬󠅒󠅢󠄟󠄮

每个作业工地人员配备表

7.材料要求

按照《铁路物资管理办法》的规定，及时提报计划并接收由建设单位直接供应的物资和设备。属建设单位统一组织招标采购的主要物资设备，根据设计文件按甲方规定的时限，分别填报规定的材料、设备清单报甲方，并与供应商签订供货合同；其余工程材料按责任制自行采购，做好分供方的采购评审，保证物资按计划供应。

8.设备机具配置

使用的主要机具设备见表

主要施工机具

9.质量控制及检验

9.1在使用打磨列车时，必须用安装在打磨列车上的测量设备做打磨后测量。

9.2打磨后应对打磨前确定的较大波纹和波形磨耗的范围，进行钢轨纵断面的重点测量。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄡󠄨󠄨󠄞󠄢󠄢󠄨󠄞󠄡󠄢󠄠󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠅄󠅙󠅝󠅕󠄪󠄡󠄧󠄤󠄡󠄦󠄣󠄨󠄥󠄥󠄠󠄬󠅒󠅢󠄟󠄮

10.安全及环保要求

10.1安全要求

10.1.1建立健全安全保证体系，以施工安全、人身安全、行车交通安全、财产安全为主，层层签订安全责任书，做到岗位责任明确，逐级落实安全生产责任制。

10.1.2严格员工教育培训制度，参加施工的人员，必须接受安全技术教育，熟知和遵守本工种的各项安全技术操作规程，定期进行安全技术考核，合格者方能上岗操作。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄡󠄨󠄨󠄞󠄢󠄢󠄨󠄞󠄡󠄢󠄠󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠅄󠅙󠅝󠅕󠄪󠄡󠄧󠄤󠄡󠄦󠄣󠄨󠄥󠄥󠄠󠄬󠅒󠅢󠄟󠄮

10.2环保要求

10.2.1现场施工宜按《环境管理体系要求及使用指南》（GB/T24001-2004/ISO 14001:2004）规定对现场进行环境管理。

10.2.2施工期间所产生的污染物排放和处理应符合国家和地方有关环保的现行法规规定和施工图要求。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄡󠄨󠄨󠄞󠄢󠄢󠄨󠄞󠄡󠄢󠄠󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠅄󠅙󠅝󠅕󠄪󠄡󠄧󠄤󠄡󠄦󠄣󠄨󠄥󠄥󠄠󠄬󠅒󠅢󠄟󠄮

10.2.3施工现场各种材料的存放必须规范、有序。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄡󠄨󠄨󠄞󠄢󠄢󠄨󠄞󠄡󠄢󠄠󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠅄󠅙󠅝󠅕󠄪󠄡󠄧󠄤󠄡󠄦󠄣󠄨󠄥󠄥󠄠󠄬󠅒󠅢󠄟󠄮

10.2.4应使用符合环保要求的机械设备和施工工艺。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄡󠄨󠄨󠄞󠄢󠄢󠄨󠄞󠄡󠄢󠄠󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠅄󠅙󠅝󠅕󠄪󠄡󠄧󠄤󠄡󠄦󠄣󠄨󠄥󠄥󠄠󠄬󠅒󠅢󠄟󠄮

10.2.5合理安排施工时间，减少噪声扰民。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄡󠄨󠄨󠄞󠄢󠄢󠄨󠄞󠄡󠄢󠄠󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠅄󠅙󠅝󠅕󠄪󠄡󠄧󠄤󠄡󠄦󠄣󠄨󠄥󠄥󠄠󠄬󠅒󠅢󠄟󠄮
