胶接绝缘接头的性能测试

一、胶接绝缘介绍

胶接绝缘在轨道电路区段分割方面使用非常普遍，钢轨绝缘测试也是电务职工必知必会技能之一。与传统组合安装的钢轨绝缘相比，胶接绝缘的绝缘隔离单元设置位置稍有变化，所以测试方法也稍有不同。

与传统钢轨绝缘比，胶接绝缘的绝缘隔离单元安装位置有些调整和变化，因此绝缘不良问题判定方法也有所不同。普通钢轨绝缘：绝缘管、绝缘垫分别安装在固定螺栓与鱼尾板间，安装后3只固定螺栓与同侧基本轨同极相连，两块鱼尾板分属互不连通的独立两极。胶接钢轨绝缘：绝缘管通长安装在基本轨与固定螺栓间，不安设绝缘垫，胶接后两块鱼尾板和6只螺栓属互相连通的一极，两根基本轨分属互相独立两极。󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄥󠄞󠄧󠄞󠄡󠄩󠄥󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

二、测试方法测试

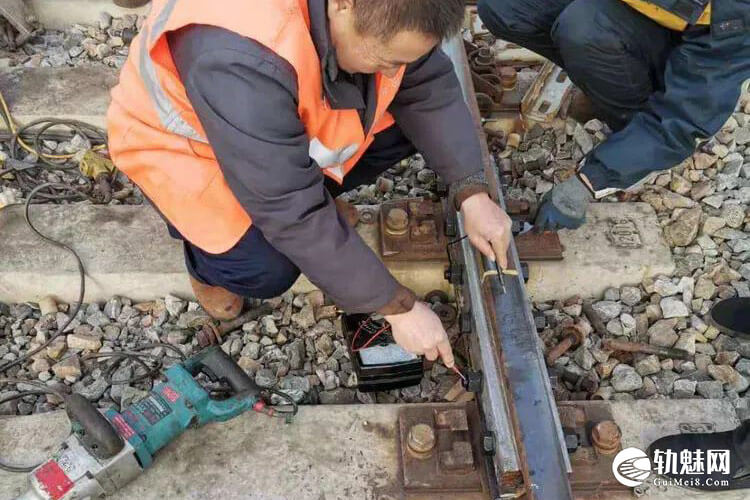

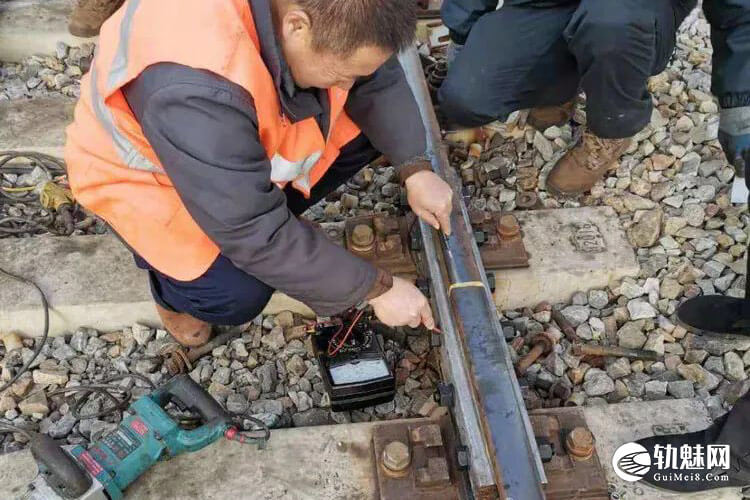

胶接绝缘时，两根万用表笔线，一端点接基本轨，另一端分别点接鱼尾板和固定螺栓，绝缘电阻值应≥1000Ω（上道前测试1MΩ）。

三、注意事项

1.钢轨绝缘测试标准为≥1000Ω，所以使用机械表测试时，档位放在×10或×100档，阻值搭限时读数能更为清晰，同时大档位也能灵敏捕捉绝缘阻值的劣化状态。

2.精细测试胶接绝缘时，基本轨应分别对每根螺栓和每块鱼尾板进行测试甄别。󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄥󠄞󠄧󠄞󠄡󠄩󠄥󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

3.普通钢轨绝缘：两块鱼尾板间相互绝缘，鱼尾板与基本轨间相互绝缘。󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄥󠄞󠄧󠄞󠄡󠄩󠄥󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

4.胶接钢轨绝缘：两块鱼尾板与6只固定螺栓间互相连接，鱼尾板与基本轨间互相绝缘。󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄥󠄞󠄧󠄞󠄡󠄩󠄥󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

5.从胶接绝缘结构和安装过程看，薄弱部分应该是通长绝缘管。固定螺栓没有胶死，可以单独拆卸，所以螺栓上通长绝缘管也应能单独检查更换。󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄥󠄞󠄧󠄞󠄡󠄩󠄥󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
