轨道电路道岔绝缘控制示意图(极性绝缘在直/曲股)

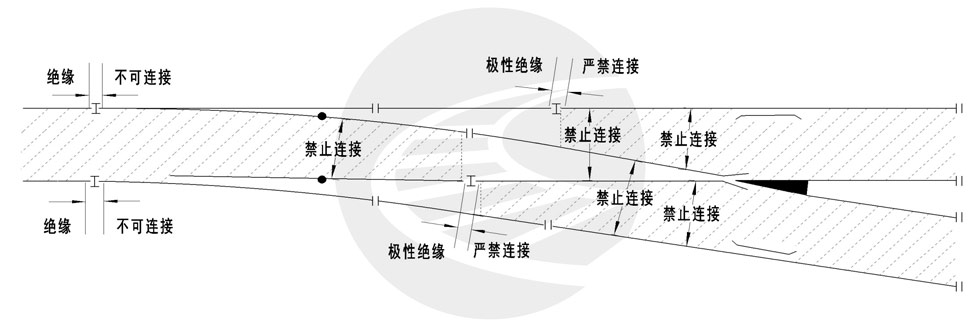

1 极性绝缘在直股

1、图中阴影部分禁止两股钢轨金属连接。

2、道岔两股道上下股钢轨禁止金属连接。󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄣󠄧󠄞󠄡󠄦󠄨󠄞󠄡󠄩󠄣󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

3、绝缘处单股钢轨禁止金属连接(特别是极性绝缘处)󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄣󠄧󠄞󠄡󠄦󠄨󠄞󠄡󠄩󠄣󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

4、极性绝缘附近的阴影，图中只画出垂直钢轨范围内，实际非极性侧还要延长。󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄣󠄧󠄞󠄡󠄦󠄨󠄞󠄡󠄩󠄣󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

5、极性绝缘电务标记为红底白竖道󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄣󠄧󠄞󠄡󠄦󠄨󠄞󠄡󠄩󠄣󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

普通绝缘为红底+字(侵限绝缘)󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄣󠄧󠄞󠄡󠄦󠄨󠄞󠄡󠄩󠄣󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

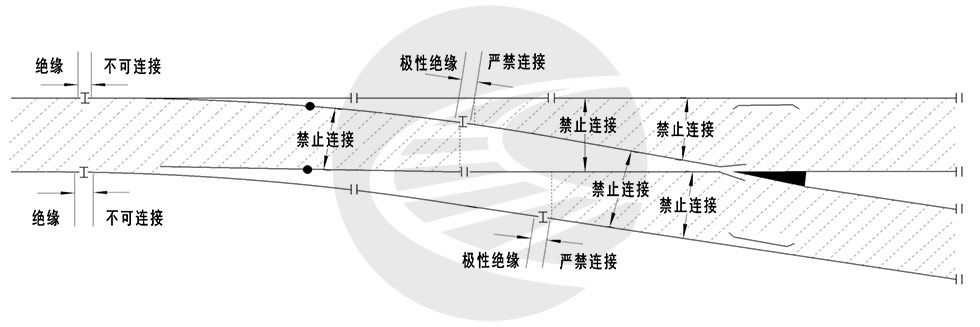

2 极性绝缘在曲股

1、图中阴影部分禁止两股钢轨金属连接

2、道岔两股道上下股钢轨禁止金属连接󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄣󠄧󠄞󠄡󠄦󠄨󠄞󠄡󠄩󠄣󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

3、绝缘处单股钢轨禁止金属连接(特别是极性绝缘处)󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄣󠄧󠄞󠄡󠄦󠄨󠄞󠄡󠄩󠄣󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

4、极性绝缘附近的阴影，图中只画出垂直钢轨范围内:实际非极性侧还要延长，󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄣󠄧󠄞󠄡󠄦󠄨󠄞󠄡󠄩󠄣󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

5、极性绝缘电务标记为红底白竖道󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄣󠄧󠄞󠄡󠄦󠄨󠄞󠄡󠄩󠄣󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

普通绝缘为红底+字(侵限绝缘)󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄣󠄧󠄞󠄡󠄦󠄨󠄞󠄡󠄩󠄣󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
