附带曲线测点布置及标记位置

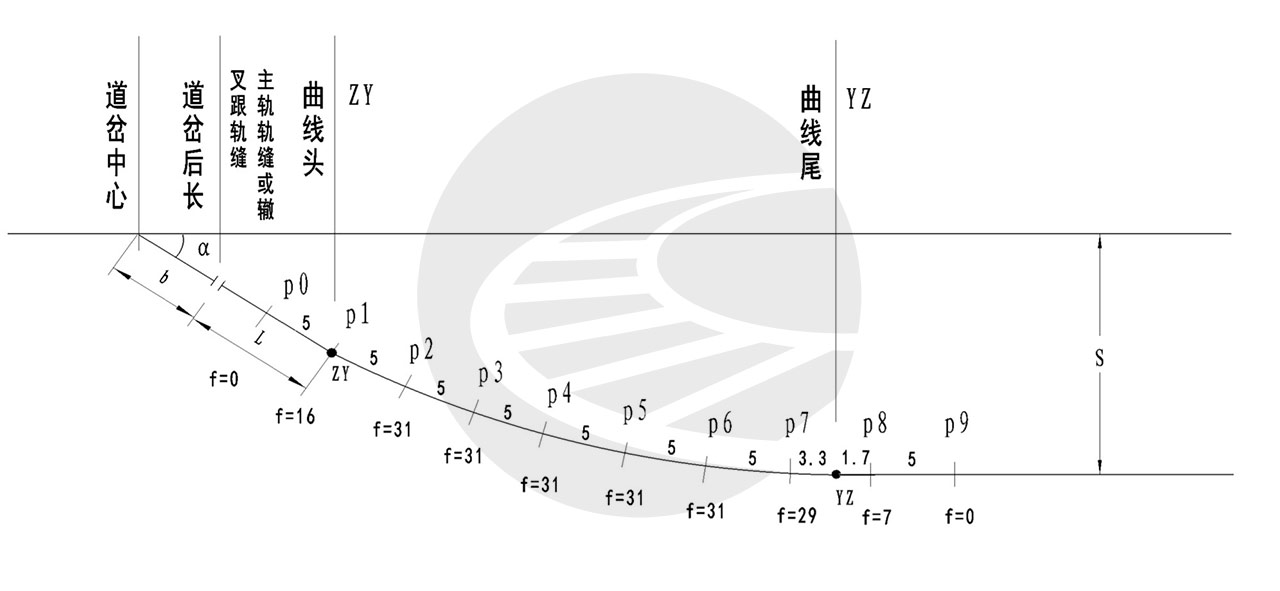

曲线全貌

头(标记在下股钢轨内轨腹上)󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄤󠄥󠄞󠄦󠄨󠄞󠄡󠄥󠄨󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

(ZY R=400 F=31 S=0 h=10)󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄤󠄥󠄞󠄦󠄨󠄞󠄡󠄥󠄨󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

曲线头该点正矢f=16刷在上股钢轨内侧轨腹上󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄤󠄥󠄞󠄦󠄨󠄞󠄡󠄥󠄨󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

尾(标记在下股钢轨内轨腹上)󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄤󠄥󠄞󠄦󠄨󠄞󠄡󠄥󠄨󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

(YZ R=400 F=31 S=0 h=10)󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄤󠄥󠄞󠄦󠄨󠄞󠄡󠄥󠄨󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

超高在直线上顺坡,顺坡率为1%;󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄤󠄥󠄞󠄦󠄨󠄞󠄡󠄥󠄨󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

手册检查时,道尺位置标记超高值在上股内侧轨腰上标记如h=6󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄤󠄥󠄞󠄦󠄨󠄞󠄡󠄥󠄨󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

本图示为1/12道岔,R=400时的测点布置。不同型号道岔、不同R可查附带曲线要素表计算L值,确定曲线头ZY,从曲线头沿线路中心量C值,可确定曲线尾YZ。󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄤󠄥󠄞󠄦󠄨󠄞󠄡󠄥󠄨󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

L=S/Sina-T-b

1/12号岔后附带曲线10米弦长∑f=20820米弦长∑f=416与半径大小无关。测点px标在上股钢轨轨腹外侧,正矢f标在上股钢轨轨腹内侧。󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄤󠄥󠄞󠄦󠄨󠄞󠄡󠄥󠄨󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

查直=1.7 曲=3.3时,系数分别为0.2178、0.9422,󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄤󠄥󠄞󠄦󠄨󠄞󠄡󠄥󠄨󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

f7=31×0.9422=29.20 取29󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄤󠄥󠄞󠄦󠄨󠄞󠄡󠄥󠄨󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

f8=31×0.2178=6.75 取7󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄤󠄥󠄞󠄦󠄨󠄞󠄡󠄥󠄨󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

fy=12500/R=31.25 查测点曲=3.3 测点直=1.7󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄤󠄥󠄞󠄦󠄨󠄞󠄡󠄥󠄨󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

f1=1/2fy=15.6 取16 系数曲=0.9422 系数直=0.2178󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄤󠄥󠄞󠄦󠄨󠄞󠄡󠄥󠄨󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

f2=31

f8=fy×系数直=31.25×0.2178=6.8 取7󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄤󠄥󠄞󠄦󠄨󠄞󠄡󠄥󠄨󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

f7=fy×系数曲=31.25×0.9422=29.44 取29󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄤󠄥󠄞󠄦󠄨󠄞󠄡󠄥󠄨󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
