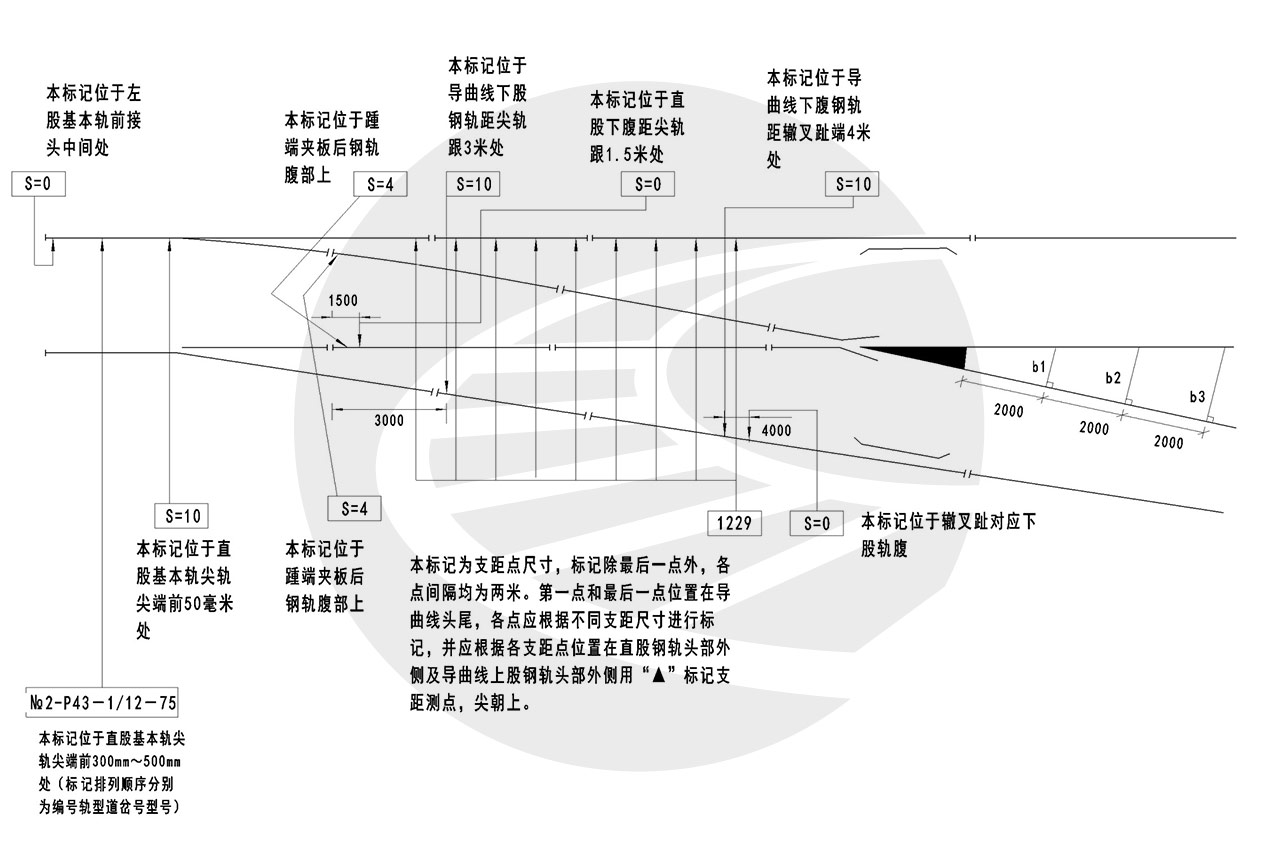

附注:
1、本图只作道岔标记位置示意用。除单独说明外，各标记均在轨腹上(里口)。󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄤󠄡󠄞󠄡󠄤󠄞󠄥󠄩󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
2、本图只作范例，具体数据应根据不同道岔号码尺寸进行标记。本图尺寸是1/12的道岔尺寸。󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄤󠄡󠄞󠄡󠄤󠄞󠄥󠄩󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
3、直股上股钢轨外侧腹部上应写轨枕根数及长度(如5×2750)，并应用左右箭头作为分隔。󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄤󠄡󠄞󠄡󠄤󠄞󠄥󠄩󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
4、各标记均用红调合漆涂印方底后，再涂印白字。󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄤󠄡󠄞󠄡󠄤󠄞󠄥󠄩󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
5、60kg 1/12号道岔，除尖前S=2外，其它地方不做轨距标记。󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄤󠄡󠄞󠄡󠄤󠄞󠄥󠄩󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
6、岔后开程标记与支距点标记及测量方法相同，数值见表。󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄤󠄡󠄞󠄡󠄤󠄞󠄥󠄩󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
岔后开程󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄤󠄡󠄞󠄡󠄤󠄞󠄥󠄩󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
| 道岔号数 | b1 | b2 | b3 |
| P50-12# | 322 | 489 | 656 |
| P50-9# | 380 | 602 | 825 |
| P60-12# | 410 | 577 | 744 |
| P60-9# | 457 | 679 | 902 |
