弹条Ⅰ型扣件的轨距挡板和挡板座的基本尺寸及号码

弹条Ⅰ型扣件有最广阔的发展前途，因此仅介绍弹条Ⅰ型扣件轨距挡板和挡板座的基本尺寸及号码。

1 计算公式

S——轨距(mm)；

a——钢轨头部宽度(mm);

b——钢轨底部宽度(mm);

h——钢轨高度(mm);

45.5——螺旋道钉中心线至挡肩底部距离(mm);

L——轨底边缘至挡肩底边距离(mm);

l——轨距挡板与挡板座圆心o至轨底边缘的水平距离(mm),即轨距挡板基本尺寸:

m——轨距挡板与挡板座圆心o至挡肩底边的水平距离(mm),即挡板座基本尺；

N——轨距挡板计算号码;

n——挡板座计算号码。

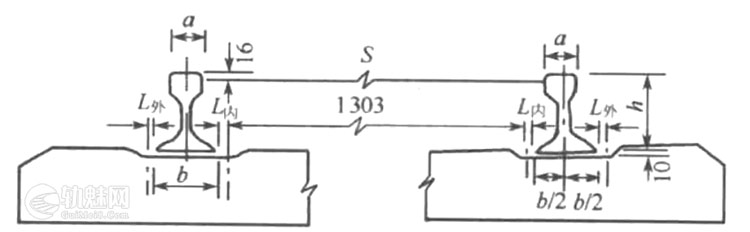

由图各部尺寸的几何关系,可得到如下计算公式

1.当轨距S=1435mm时，设L_左内=L_右内，L_左外=L_右外，又

$$2L_{左(右)内}=\left [ 1435+a+2\times \frac{1}{40} \left ( h+1-16 \right ) \right ] \\
-\left ( 1303+b \right ) +2\times 45.5 =223+\left ( a-b \right )+\frac{1}{20} \left ( h-b \right )$$

$$L_{左(右)内}=111.5+\frac{1}{2} \left ( a-b \right ) +\frac{1}{40} \left ( h-b \right )$$

计算结果尾数不足0.5者取0.5。

$$L_{左(右)外}=305-b-L_{左(右)内}$$

对挡板座、轨距挡板基本尺寸及号码的决定:

根据构造要求,采用9.8mm为0号挡板座基本尺寸，56.7mm为0号轨距挡板基本尺寸。

外侧：

$$l_{左(右)外}=L_{左(右)外}-m_{左(右)外} \\
n_{左(右)外}=m_{左(右)外}-9.8 \\
N_{左(右)外}=l_{左(右)外}-56.7 \\$$

内侧：

$$l_{左(右)内}=L_{左(右)内}-m_{左(右)内} \\
n_{左(右)内}=m_{左(右)内}-9.8 \\
N_{左(右)内}=l_{左(右)内}-56.7 \\$$

(2)当轨距S变化时,采用挡板座掉边、更换及内外侧轨距挡板调换进行配置,以满足不同轨距要求。

2 轨距挡板及挡板座号码配置计算

2.1 50 kg/m钢轨

a=70mm,b=132mm,h=152 mm。

(1)S=1435mm时，

$$L_{左(右)内}=111.5+\frac{1}{2} (70-132)+\frac{1}{40}(152-6) \\
=84.15,取为84.5mm \\
L_{左(右)外}=305-132-84.5=88.5mm \\$$

内侧 采用4号挡板座

n_左(右)内=4号

m_左(右)内=9.8+4=13.8mm

l_左(右)内=84.5-13.8=70.7mm

N_左(右)内=70.7-56.7=14mm

外侧 采用2号挡板座

n_左(右)外=2号

m_左(右)外=9.8+2=11.8mm

l_左(右)外=88.5-11.8=76.7mm

N_左(右)外=76.7-56.7=20mm

(2)不同轨距条件下轨距挡板及挡板座配置如表1

2.2 60 kg/m钢轨

$$a=73-2\times \left ( \frac{35.83-16}{20} \right ) =71mm$$

因60kg/m钢轨轨头两侧有1:20的倾斜度,轨顶下16mm量轨距处的轨头实际宽度约为71mm,b=150mm,h=176mm。

(1)S=1435mm时，

$$L_{左(右)内}=111.5+\frac{1}{2} (71-150)+\frac{1}{40}(176-6) \\
=76.25,取为76.5mm \\
L_{左(右)外}=305-150-76.5=78.5mm \\$$

内侧 采用4号挡板座

n_左(右)内=4号

m_左(右)内=9.8+4=13.8mm

l_左(右)内=76.5-13.8=62.7mm

N_左(右)内=62.7-56.7=6mm

外侧 采用2号挡板座

n_左(右)外=2号

m_左(右)外=9.8+2=11.8mm

l_左(右)外=78.5-11.8=66.7mm

N_左(右)外=66.7-56.7=10mm

(2)不同轨距条件下轨距挡板及挡板座配置如表2
