一、复式交分道岔检查的甲、乙股方向的确定

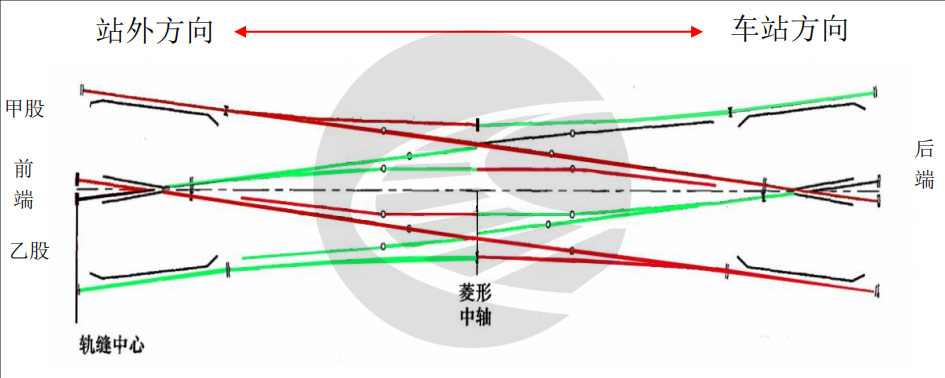

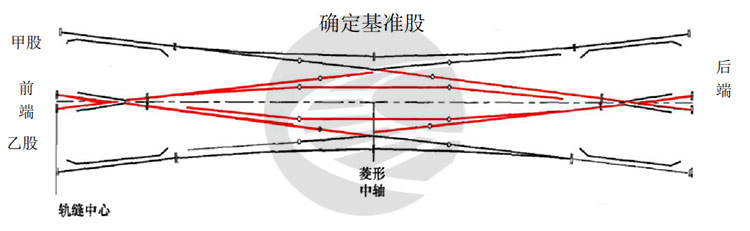

站在道岔跟端面向车站分左右,左股为甲(红色标注径路)、右股为乙(绿色标注径路),检查的起点为始端,以该端左侧(面向钝角部分)一股线路为甲股的检查走向(下图红线标注径路);该端右侧(面向钝角部分)线路为乙股的检查走向(下图绿线标注径路)
二、检查水平时的基准股和位置确定
当基准股高于非基准股时,水平为正“+”,当基准股低于非基准股时,水平为“—”。

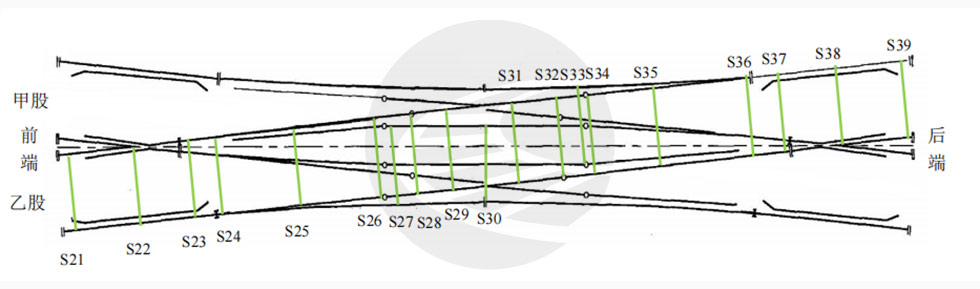

三、复式交分道岔轨距水平检查的顺序及地点

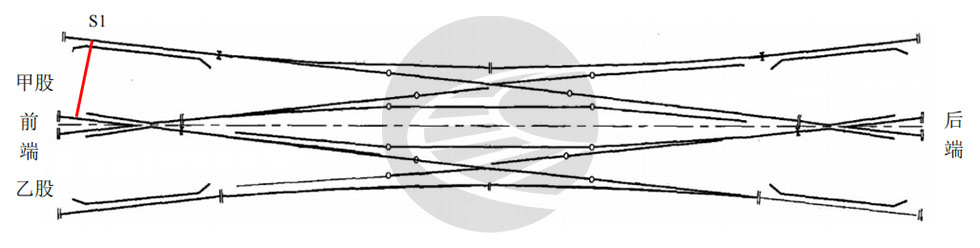

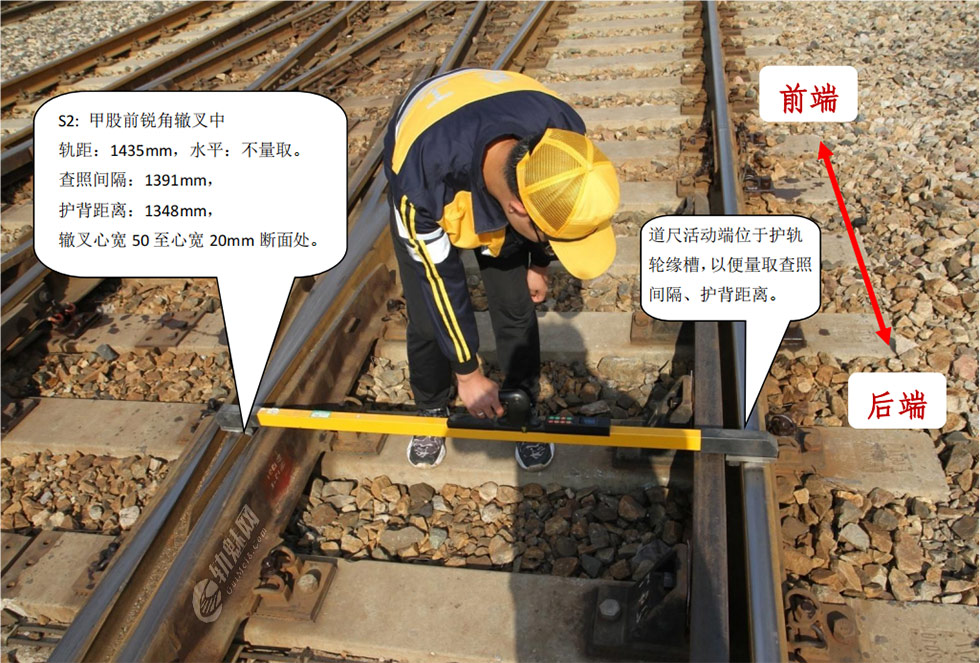

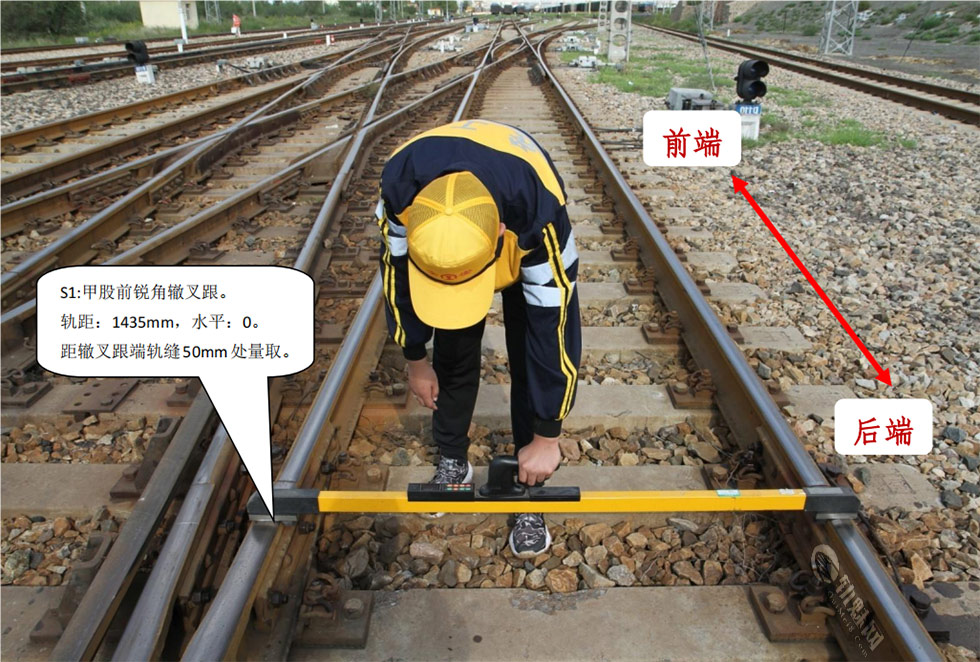

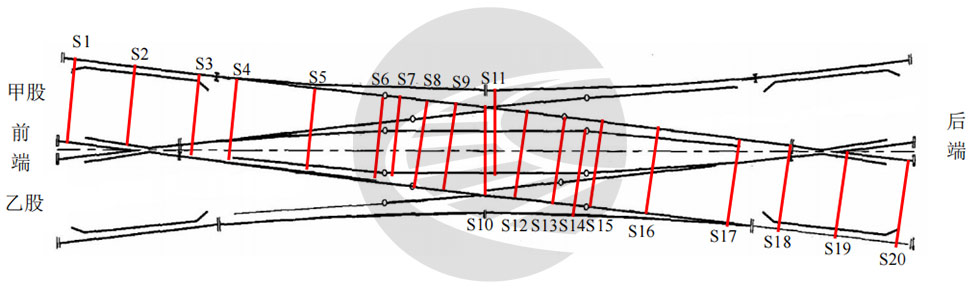

第 1 尺: 甲股前锐角辙叉跟

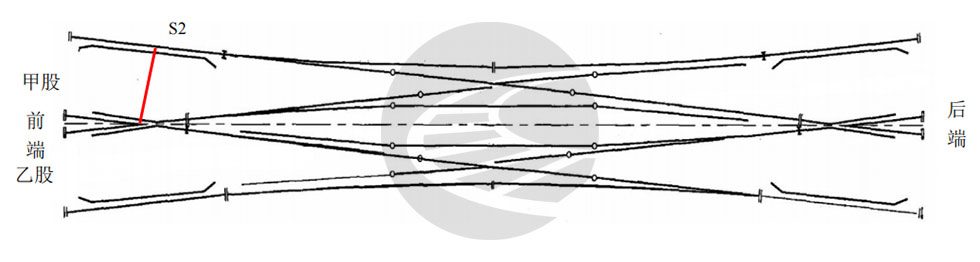

第 2 尺:甲股前锐角辙叉中

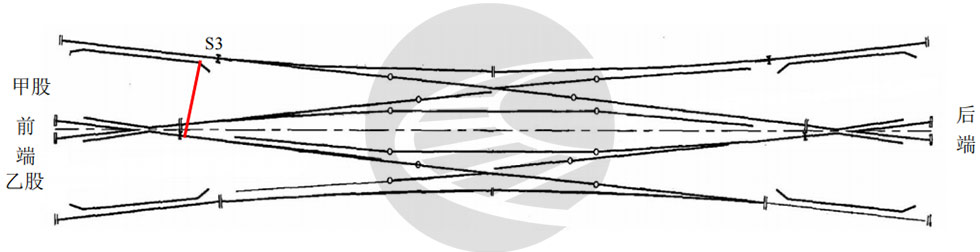

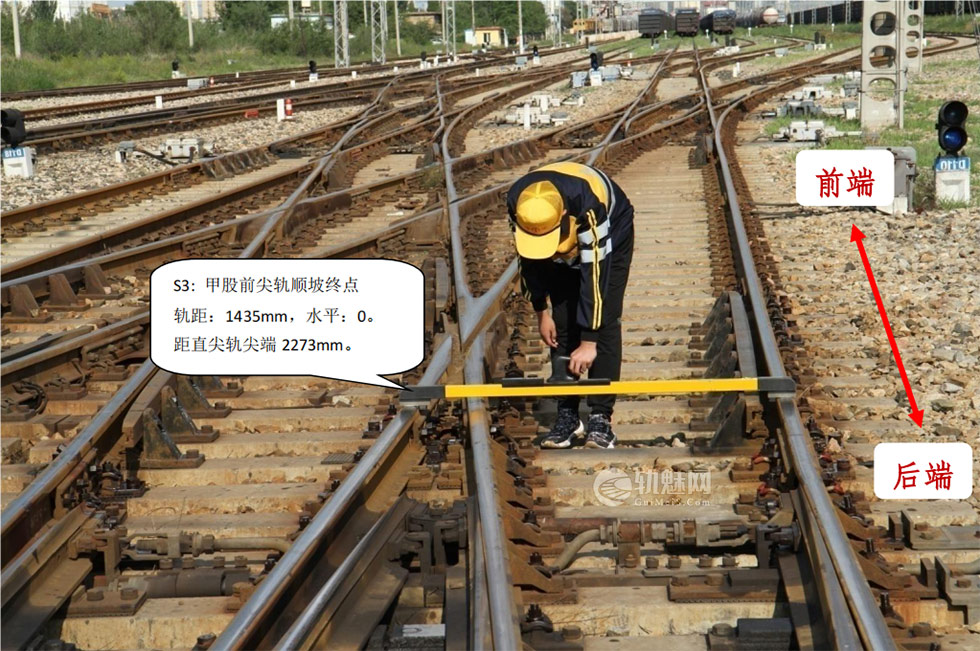

第 3 尺:甲股前尖轨距顺坡终点

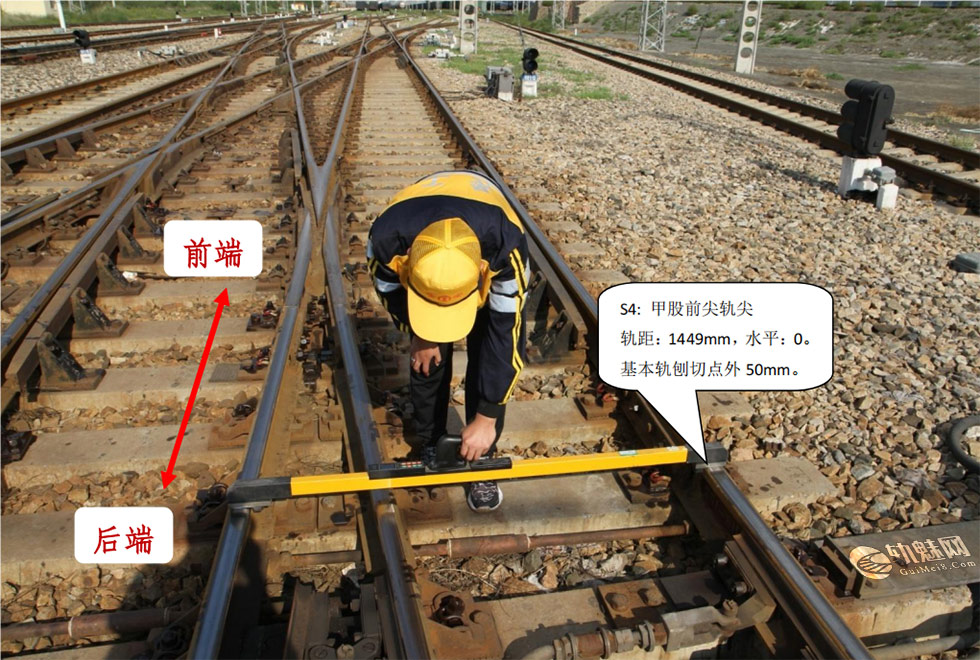

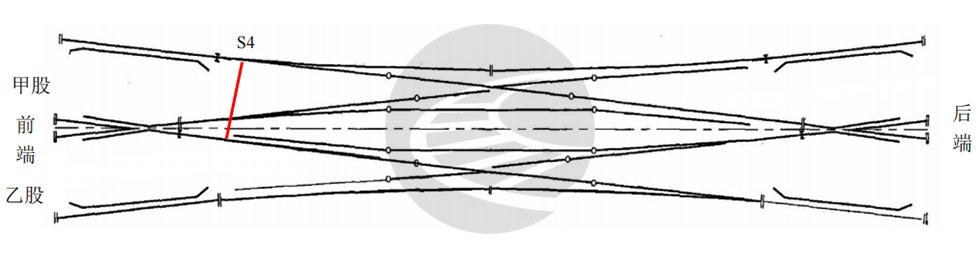

第 4 尺:甲股前尖轨尖

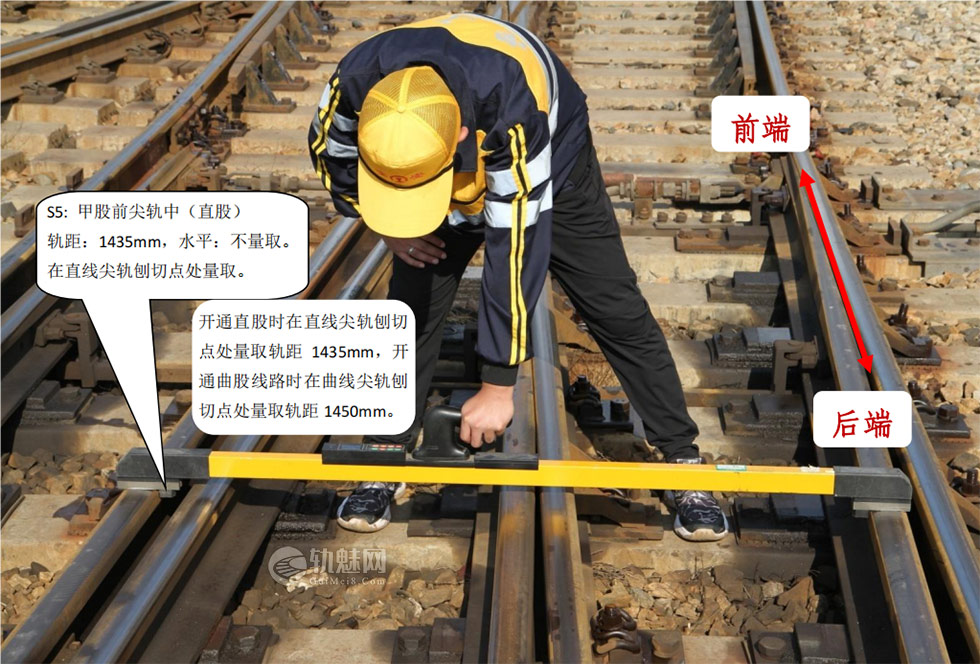

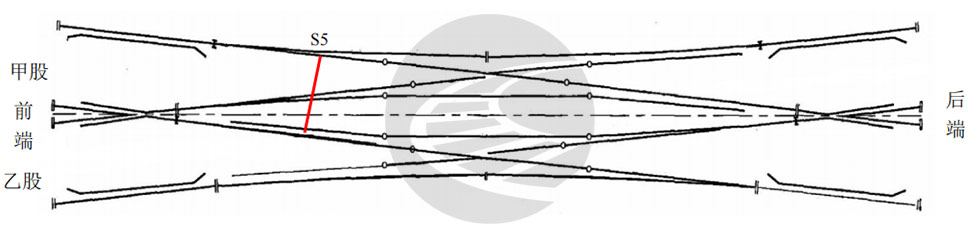

第 5 尺:甲股前尖轨中(直股)

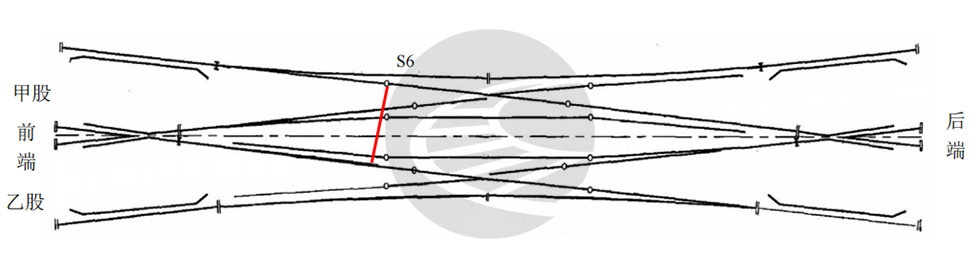

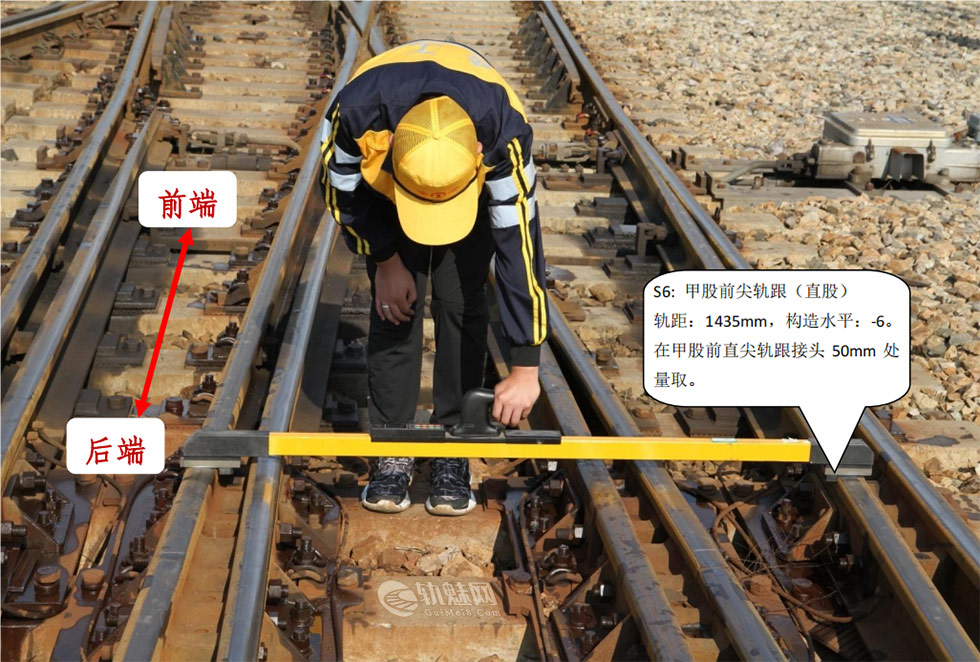

第 6 尺:甲股前尖轨跟(直股)

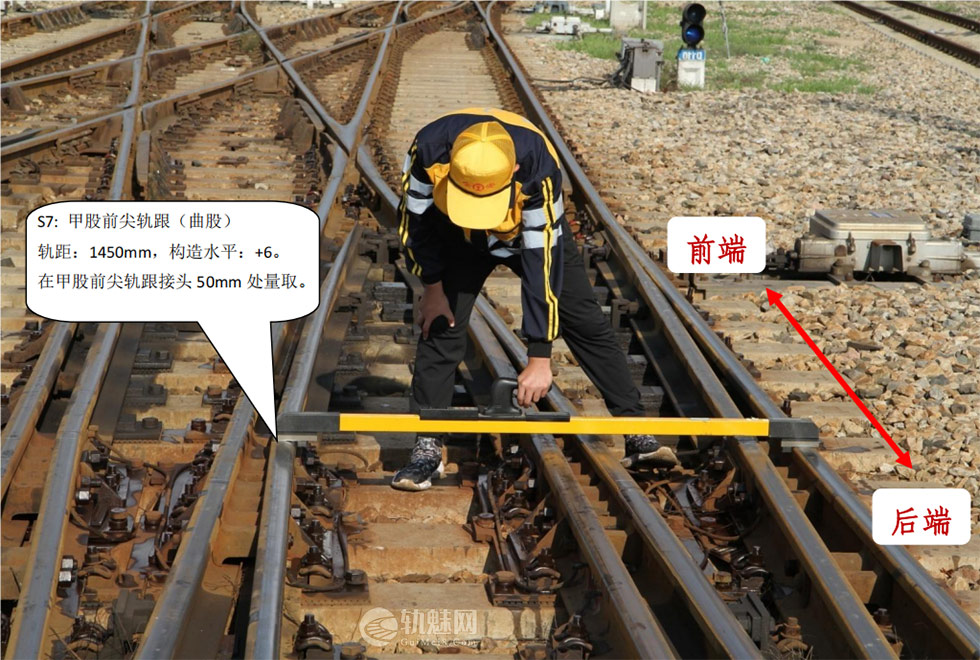

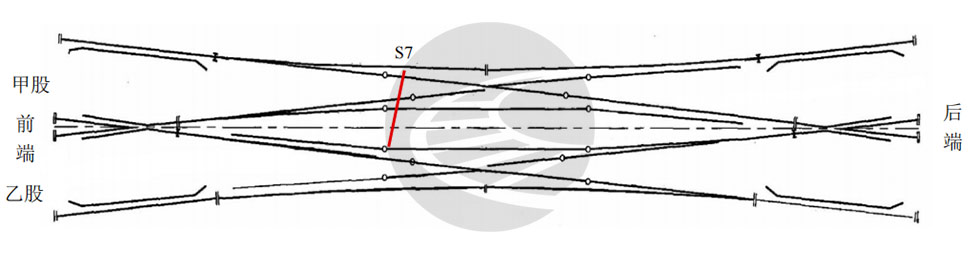

第 7 尺:甲股前尖轨跟(曲股)

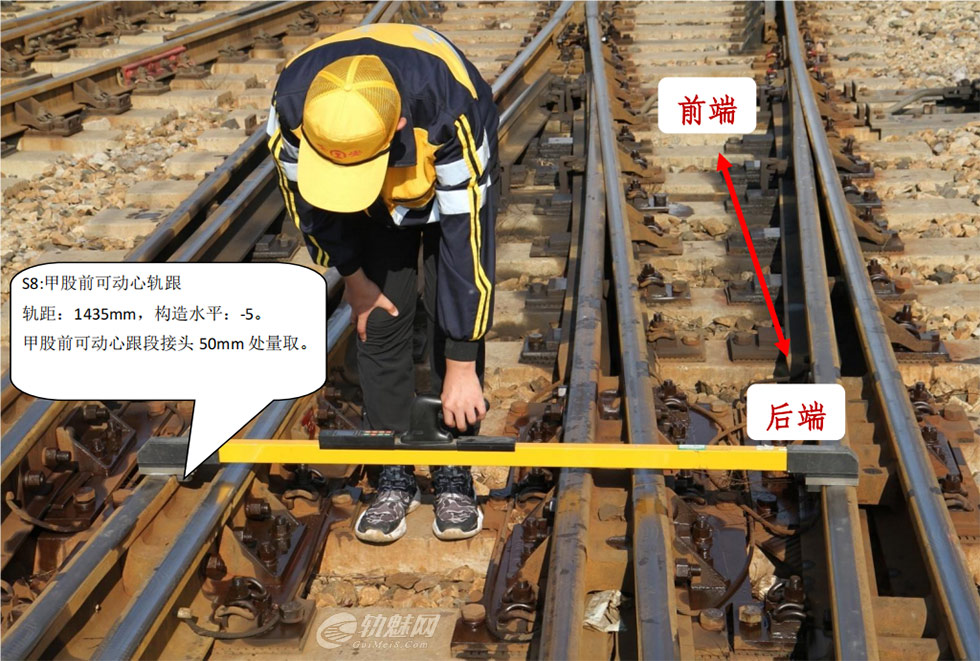

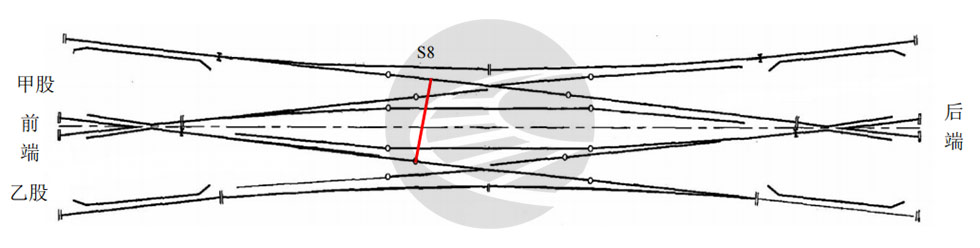

第 8 尺:甲股前可动心轨跟

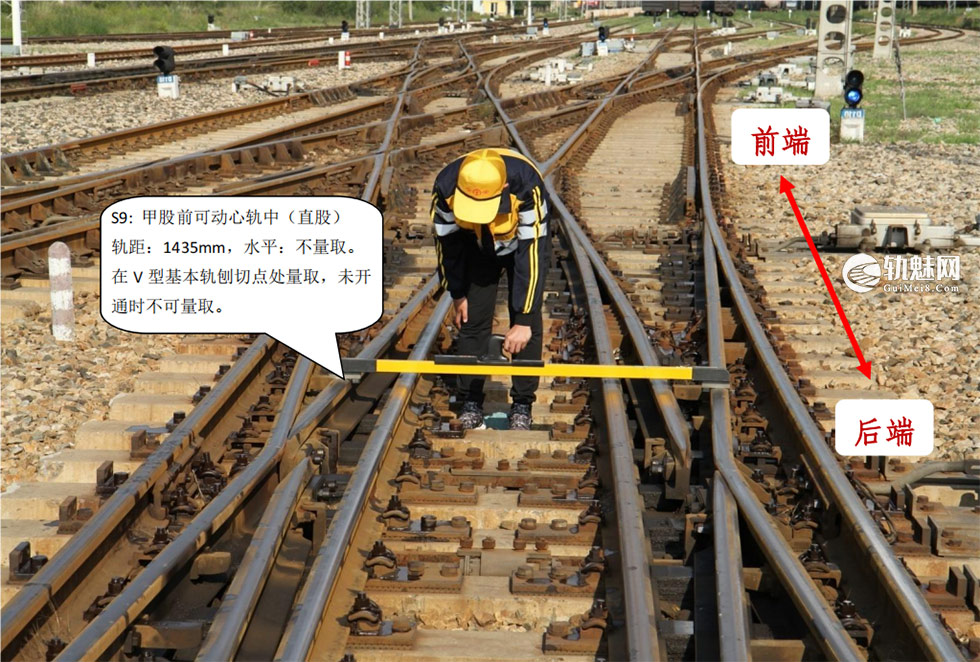

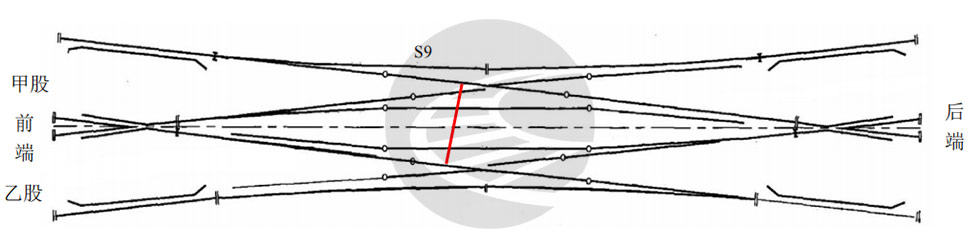

第 9 尺:甲股前可动心轨中(直股)

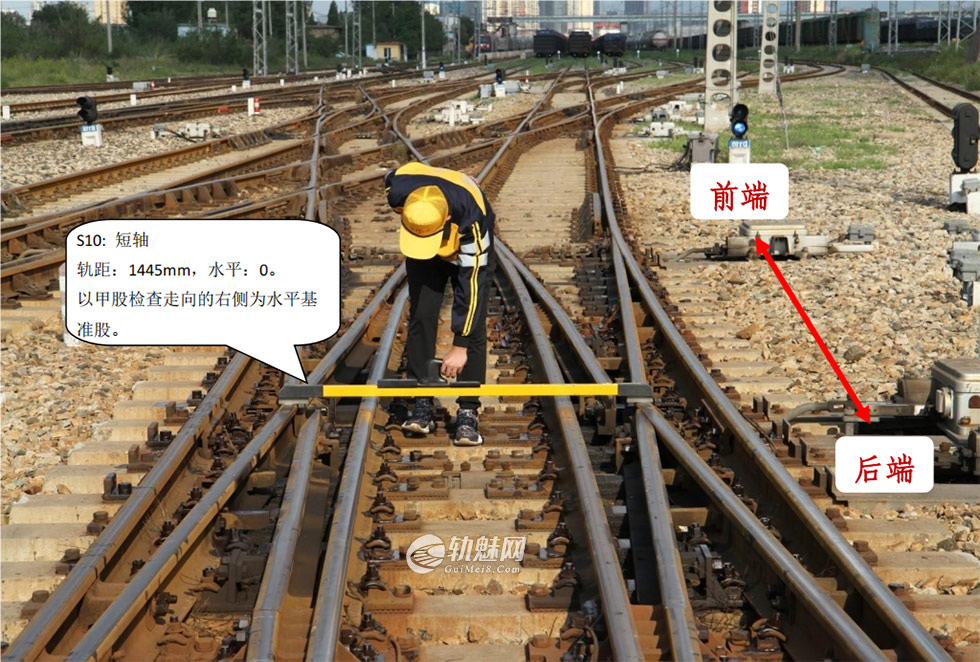

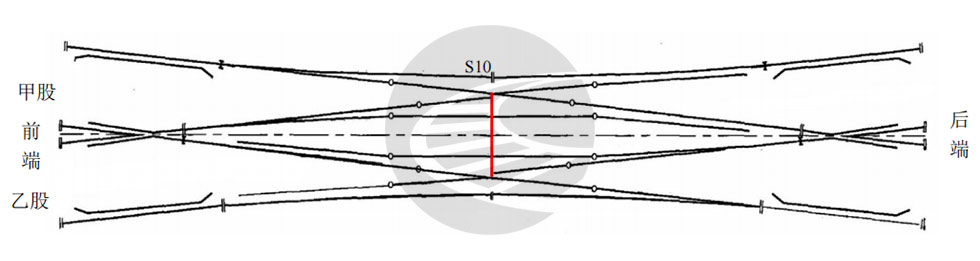

第 10 尺:短轴

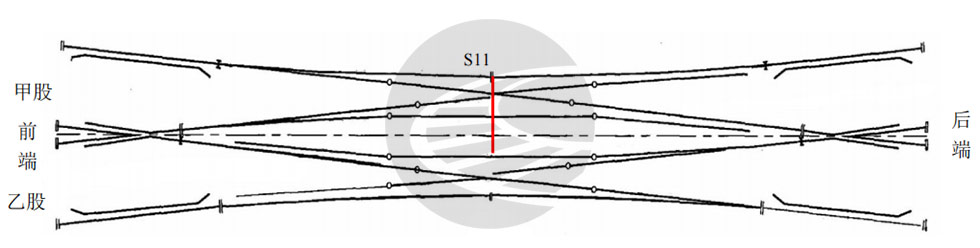

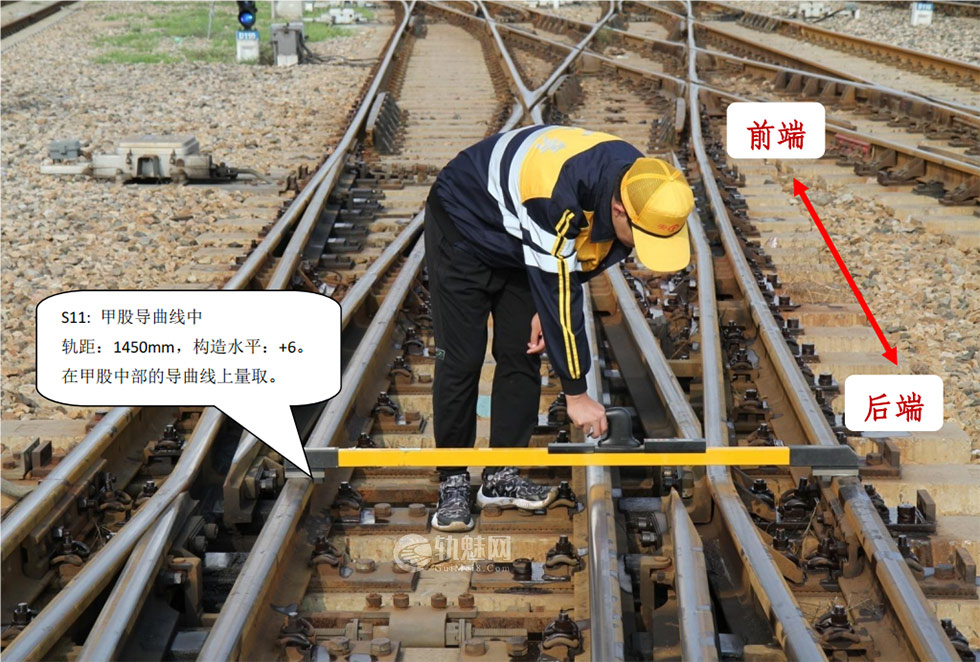

第 11 尺:甲股导曲线中

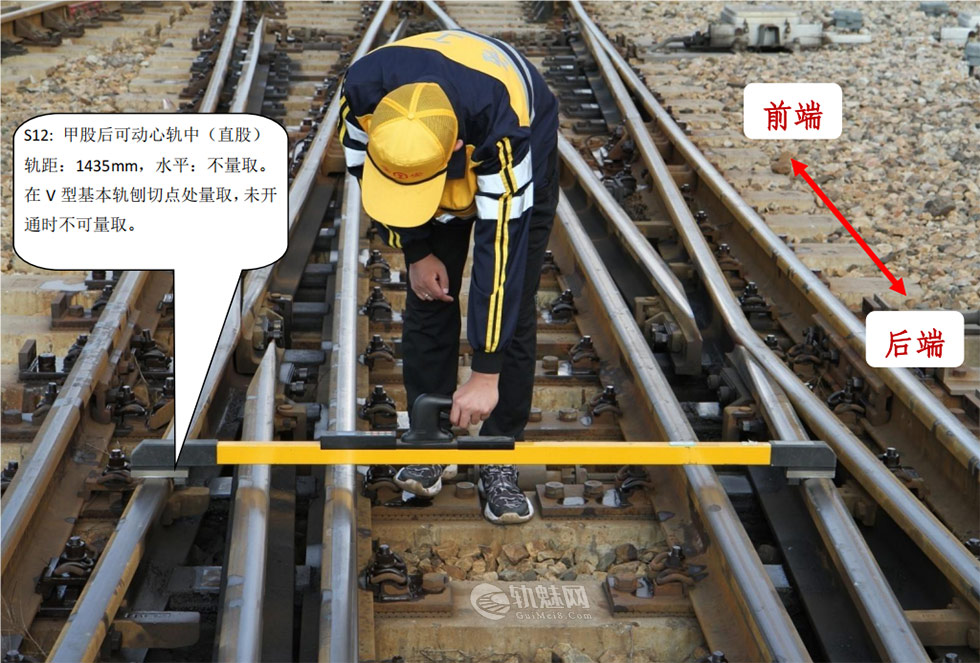

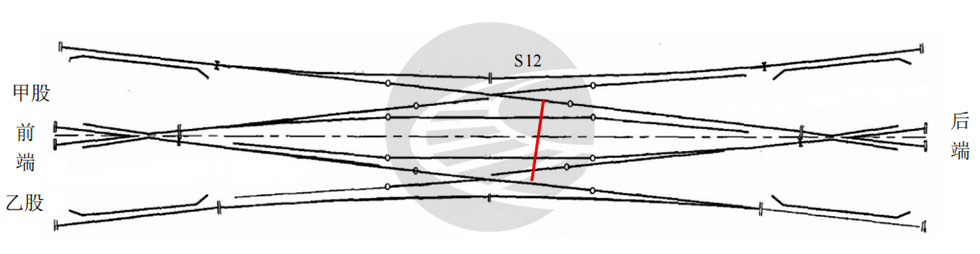

第 12 尺:甲股后可动心轨中(直股)

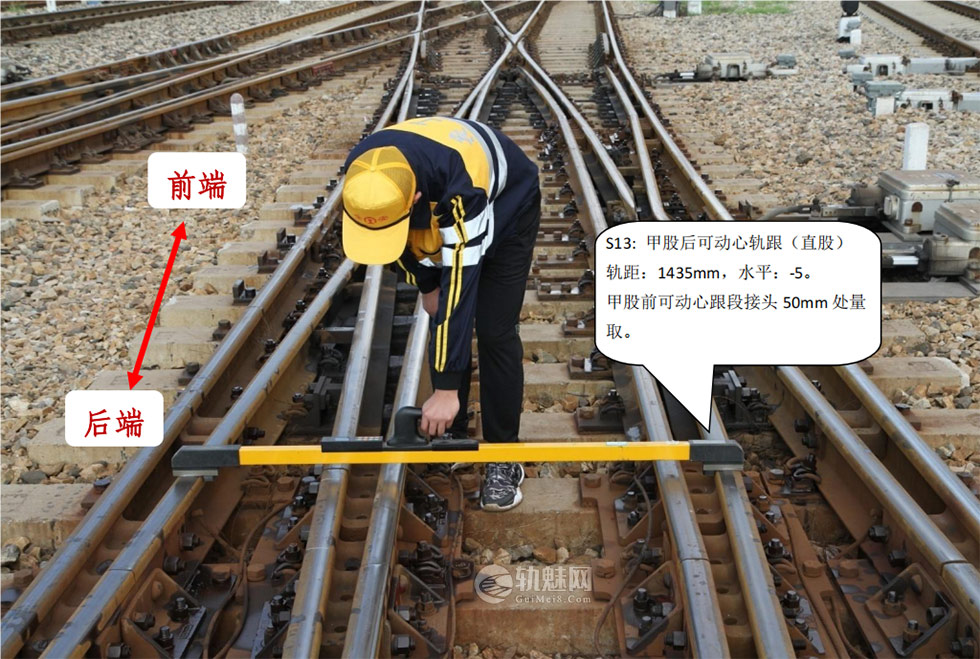

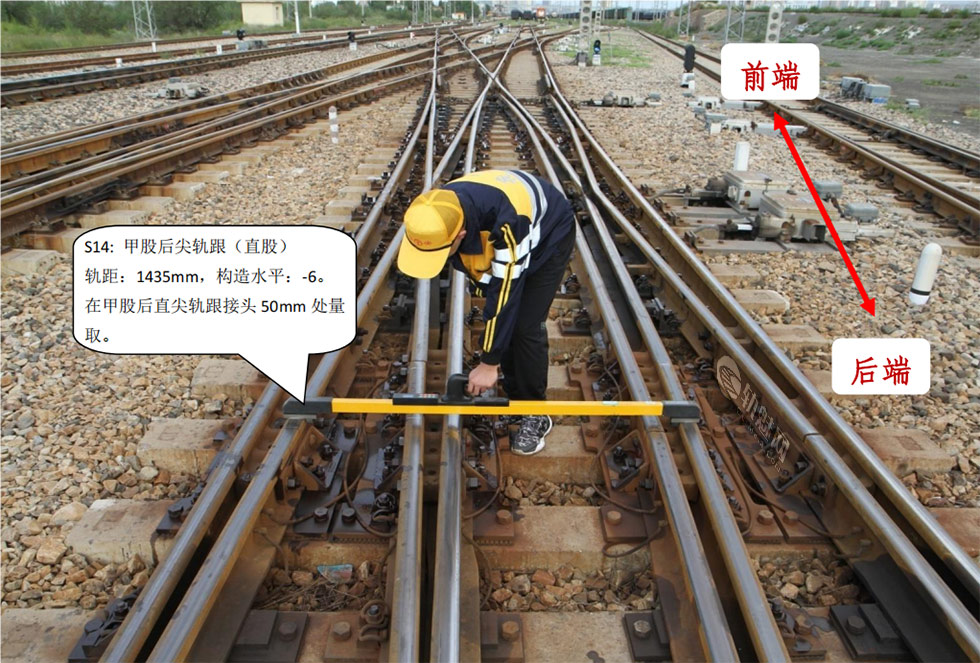

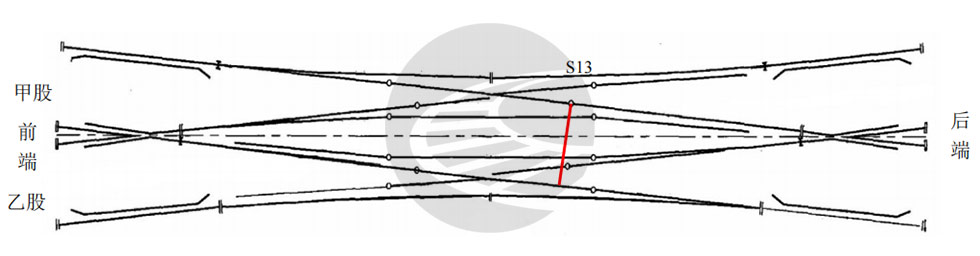

第 13 尺:甲股后可动心轨跟(直股)

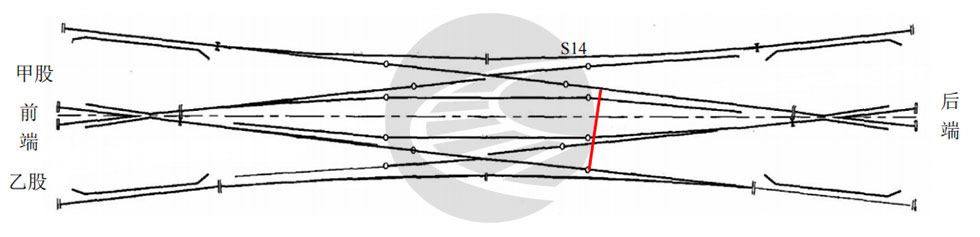

第 14 尺:甲股后尖轨跟(直股)

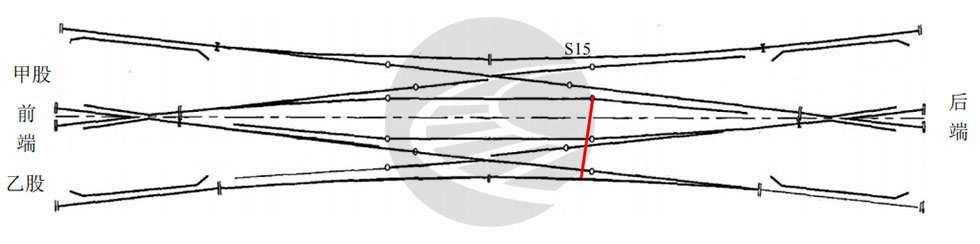

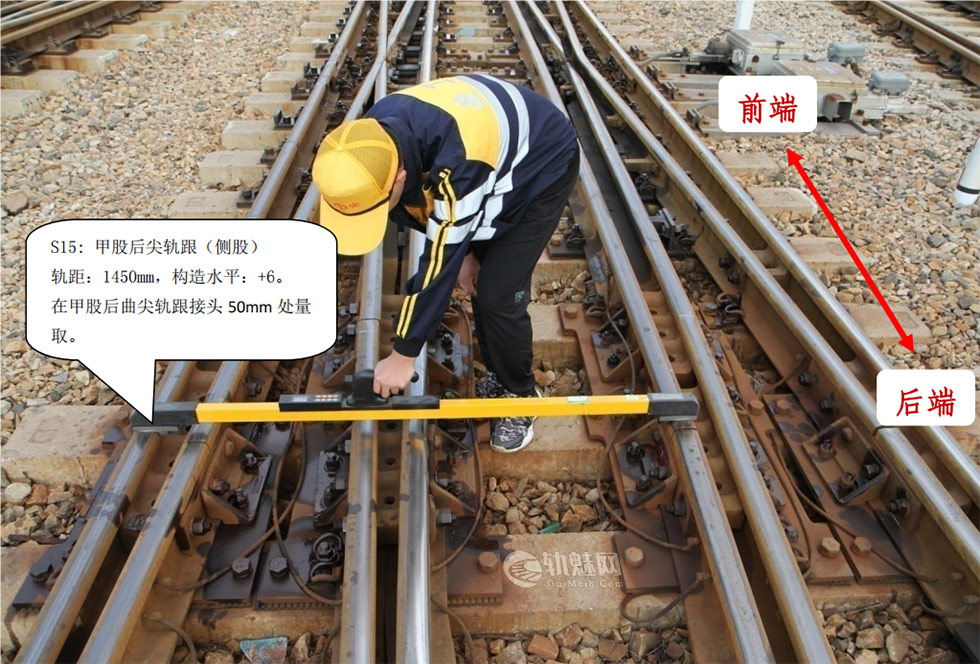

第 15 尺:甲股后尖轨跟(侧股)

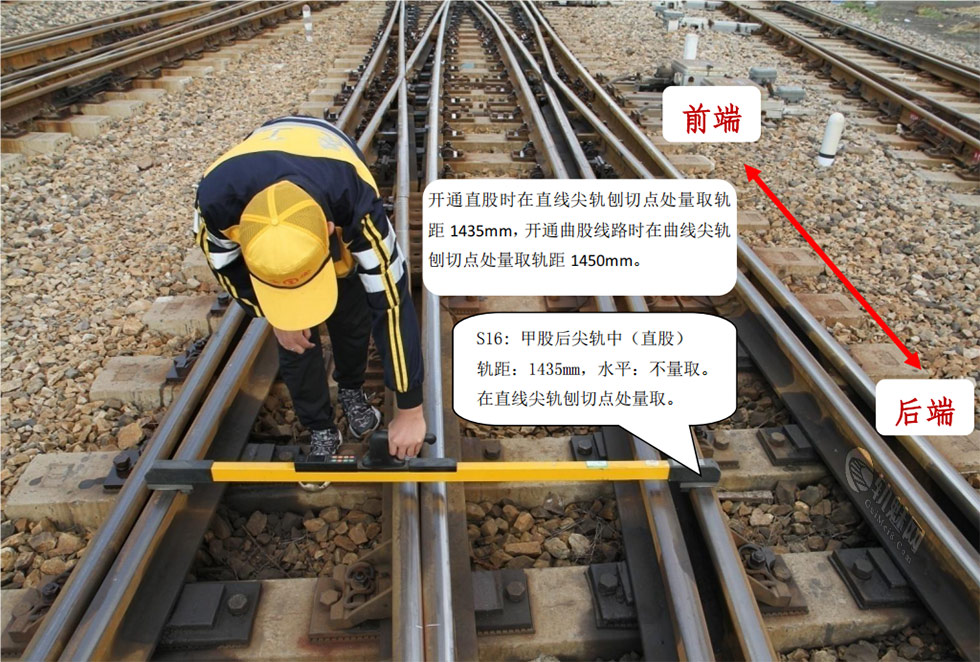

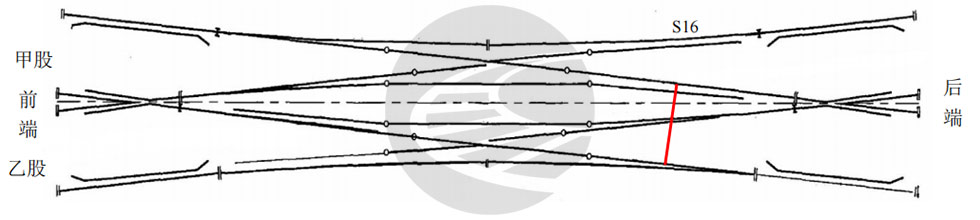

第 16 尺:甲股后尖轨中(直股)

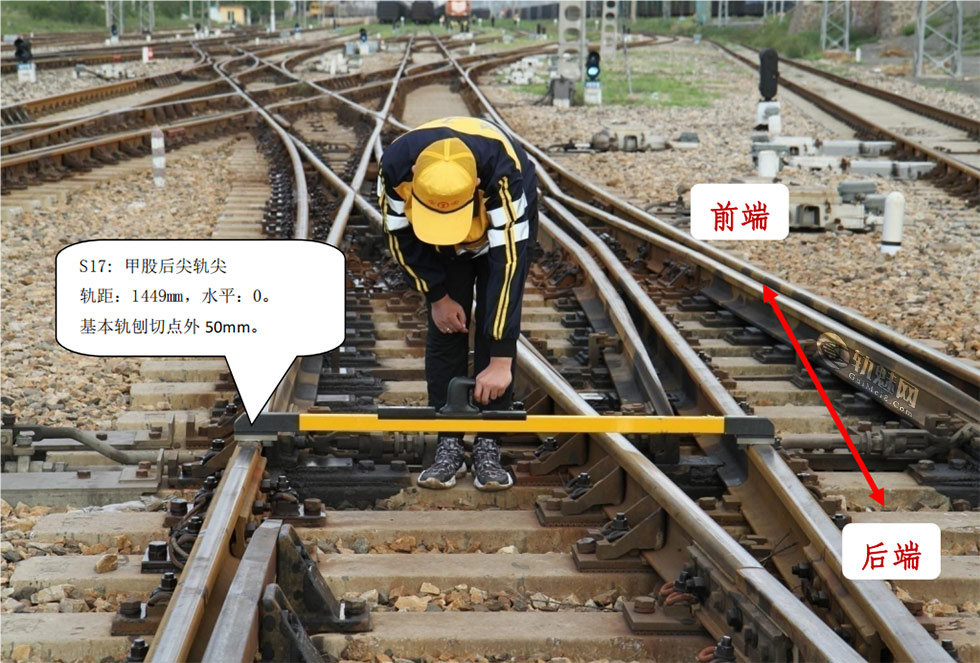

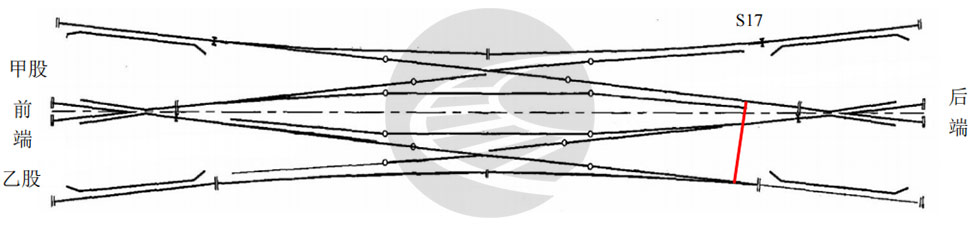

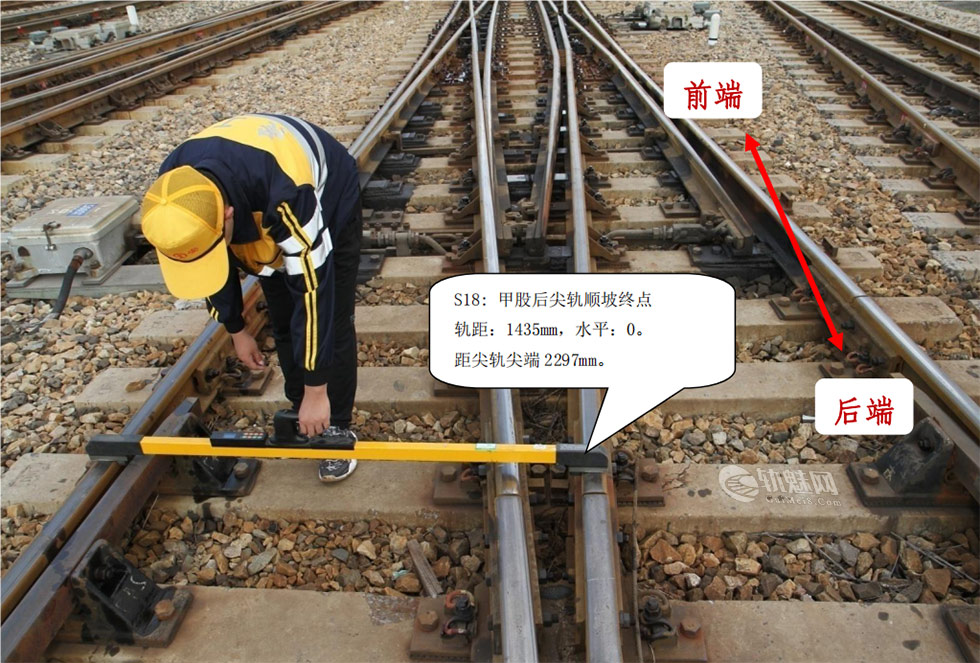

第 17 尺:甲股后尖轨尖

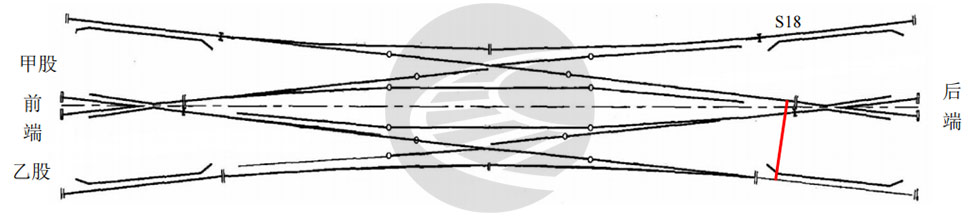

第 18 尺:甲股后尖轨顺坡终点

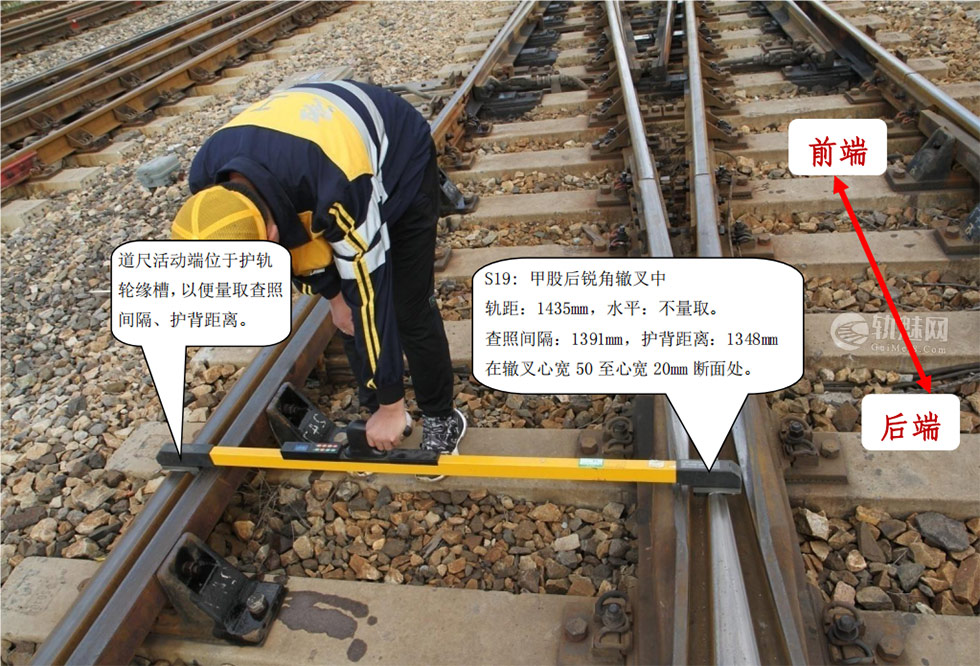

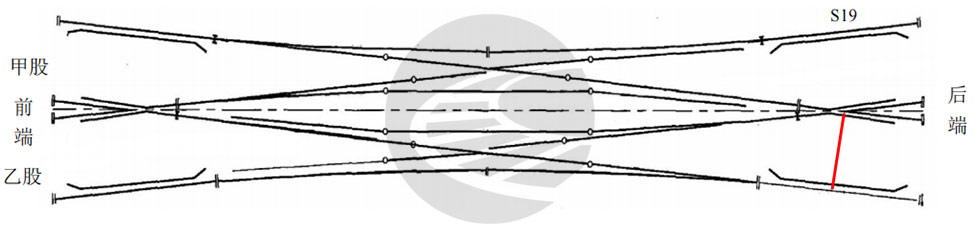

第 19 尺:甲股后锐角辙叉中

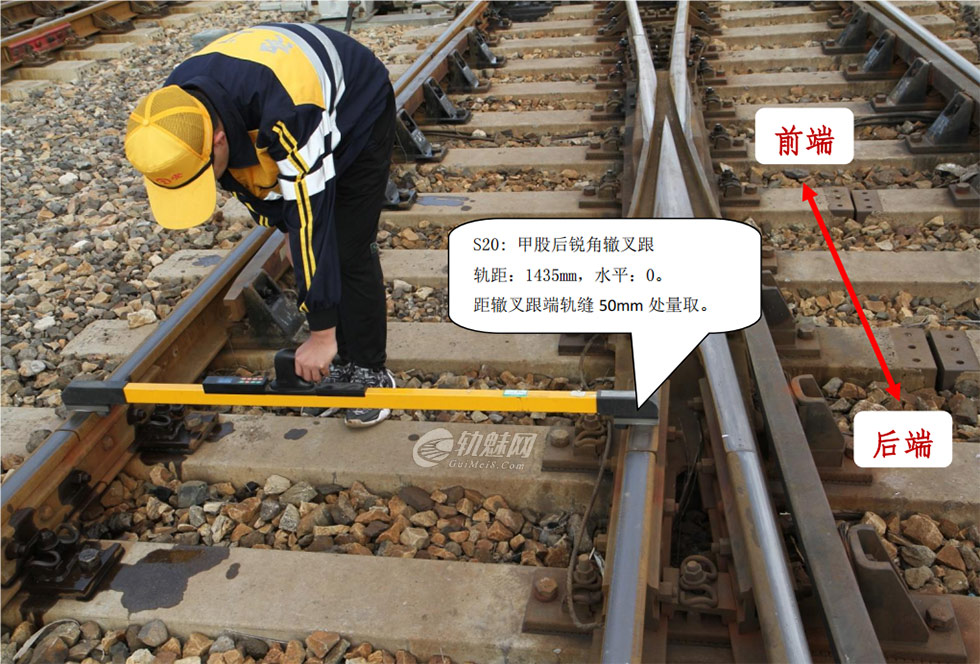

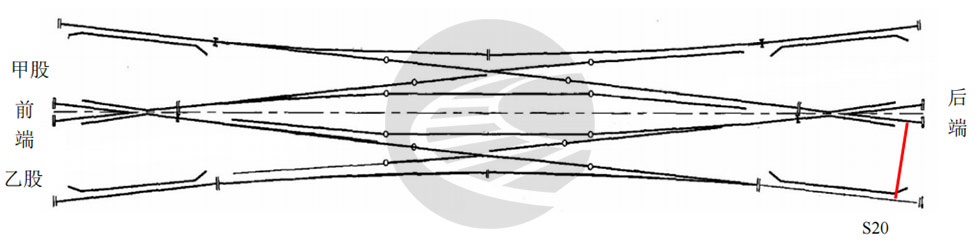

第 20 尺:甲股后锐角辙叉跟

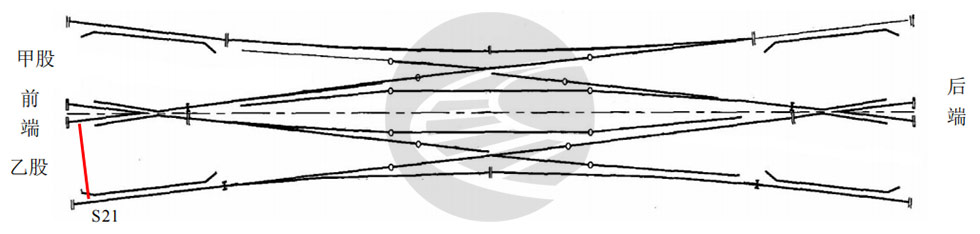

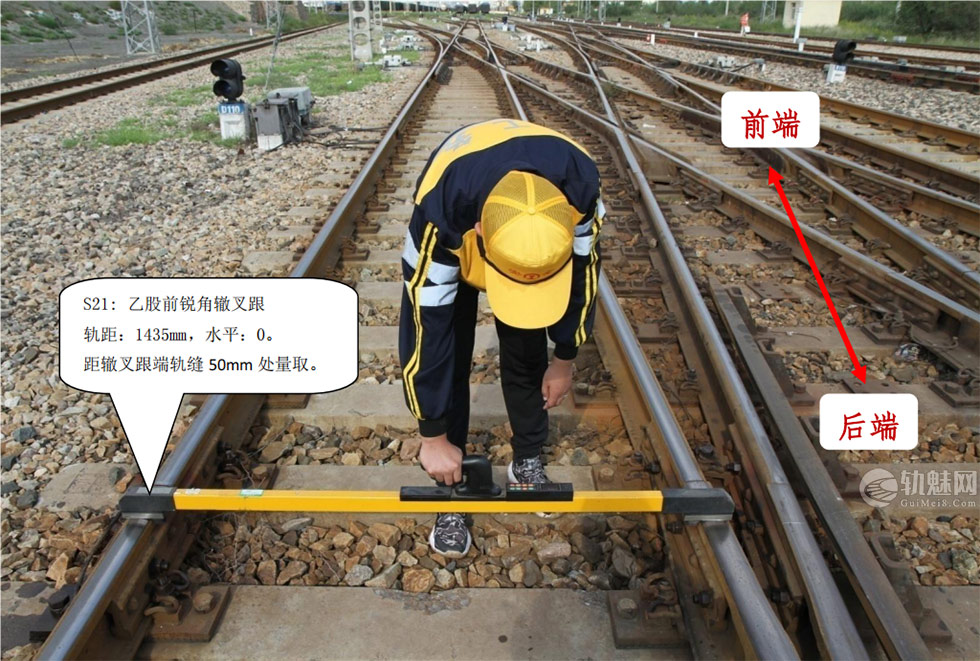

第 21 尺:乙股前锐角辙叉跟

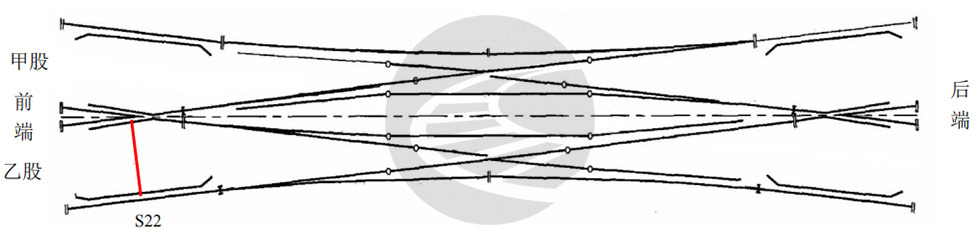

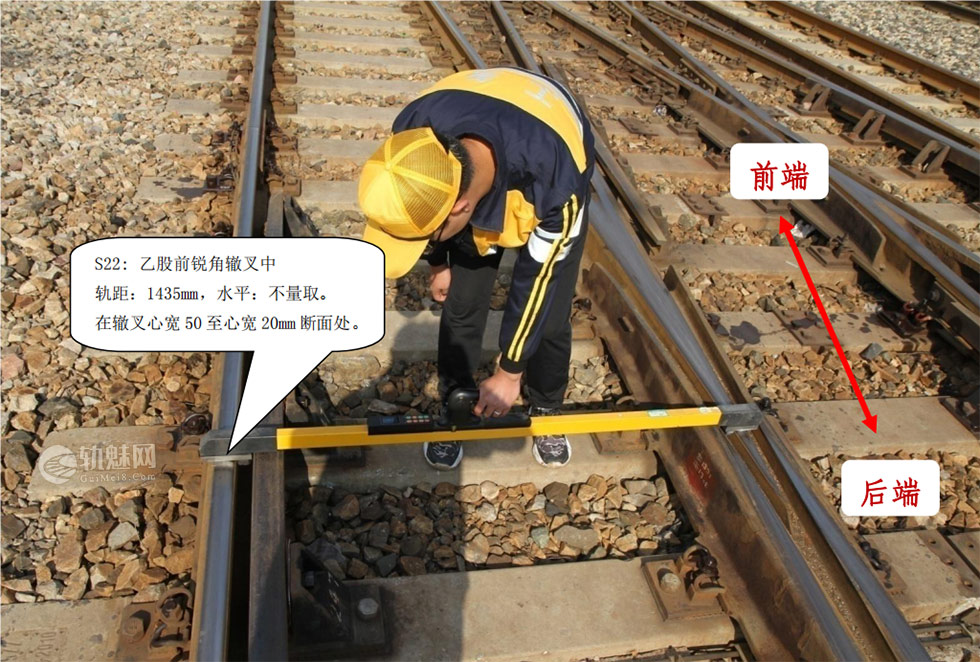

第 22 尺:乙股前锐角辙叉中

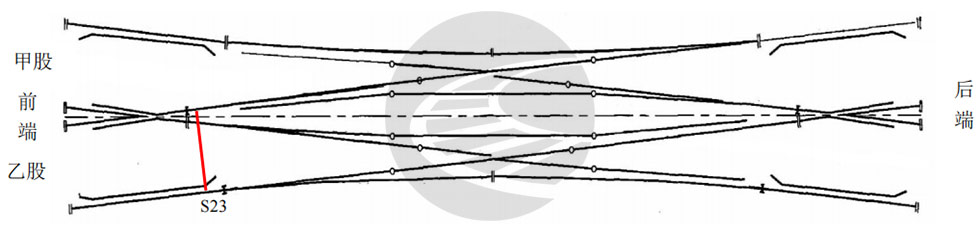

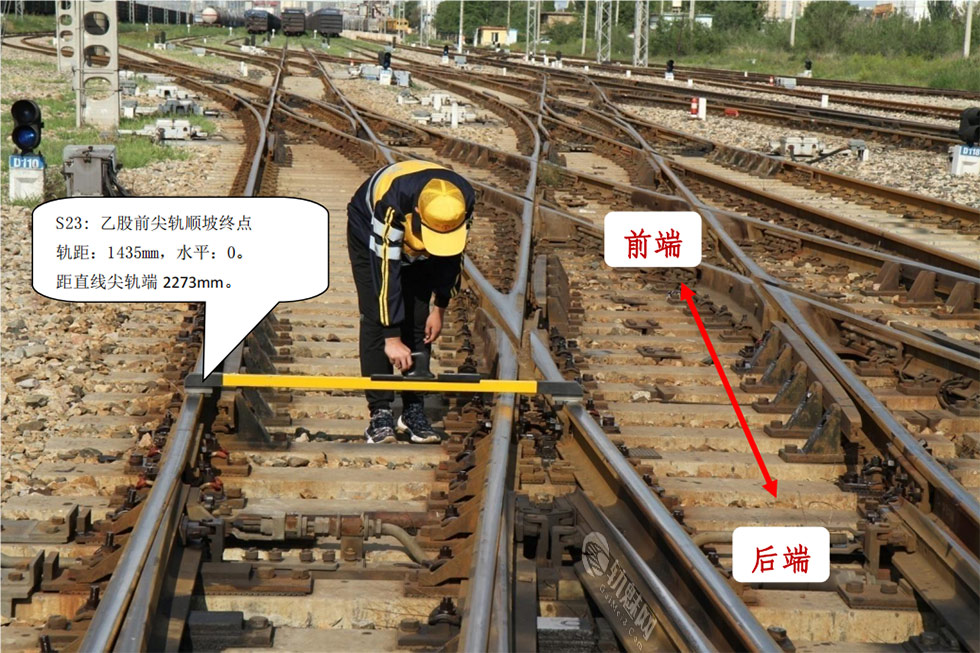

第 23 尺:乙股前尖轨顺坡终点

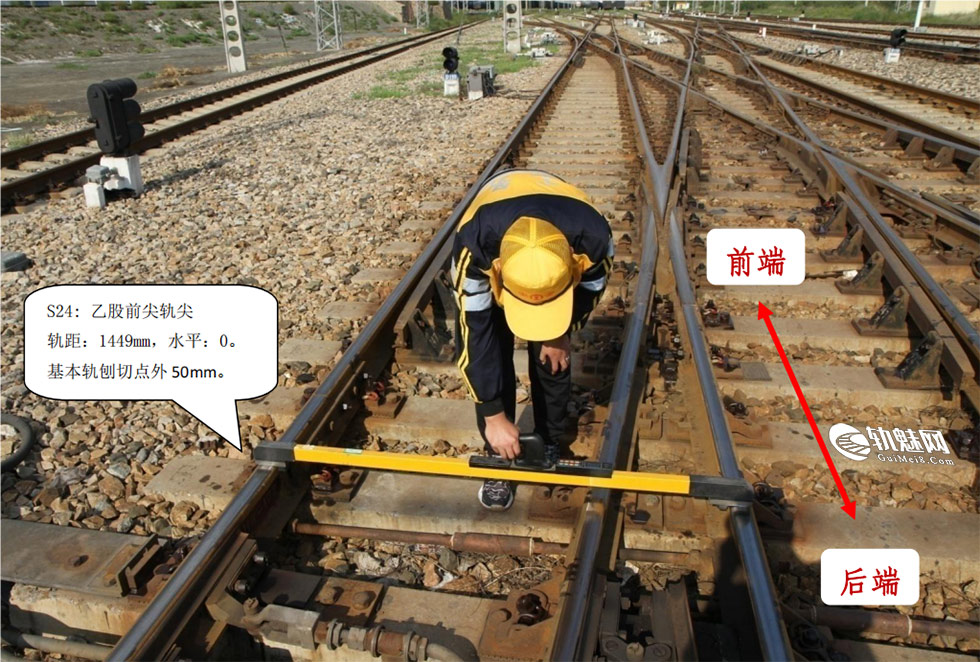

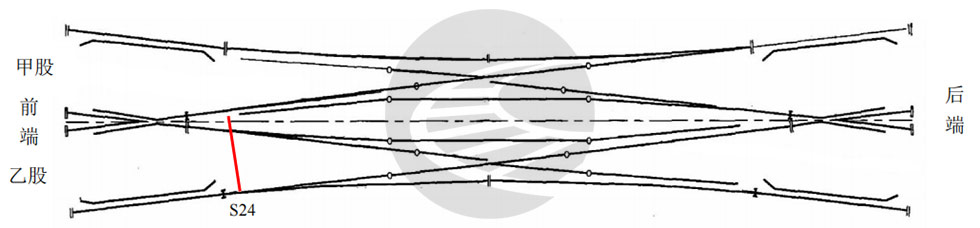

第 24 尺:乙股前尖轨尖

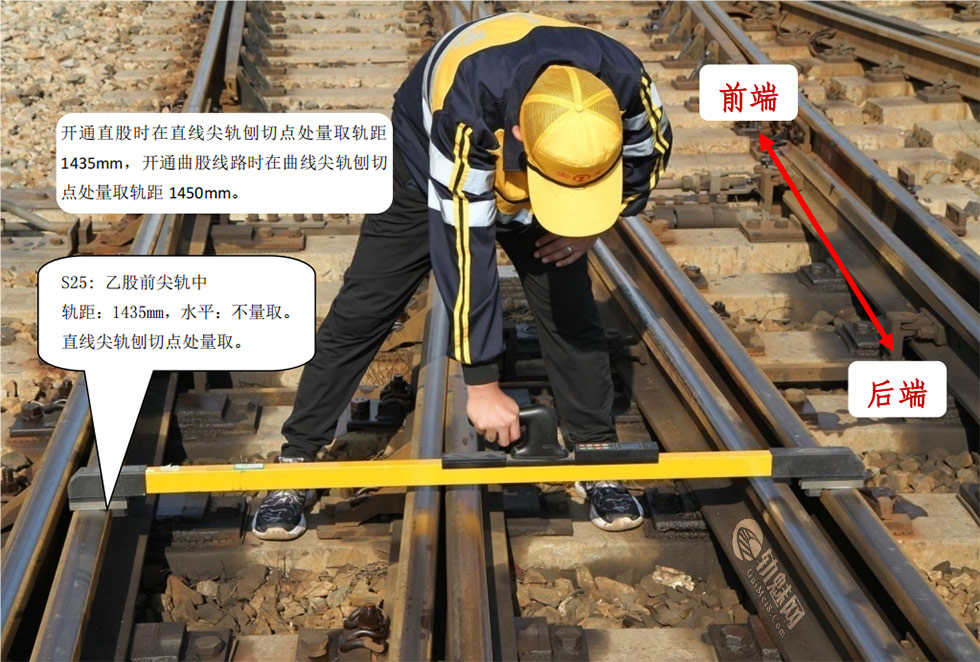

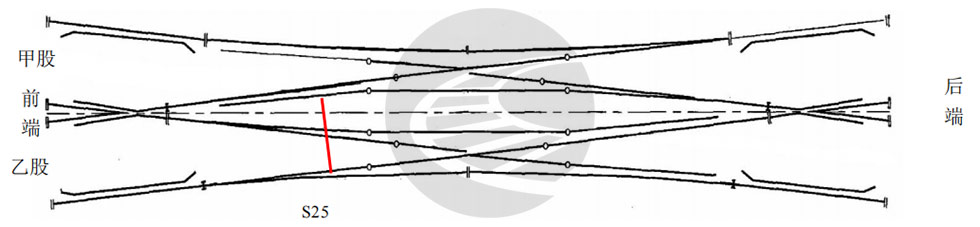

第 25 尺:乙股前尖轨中

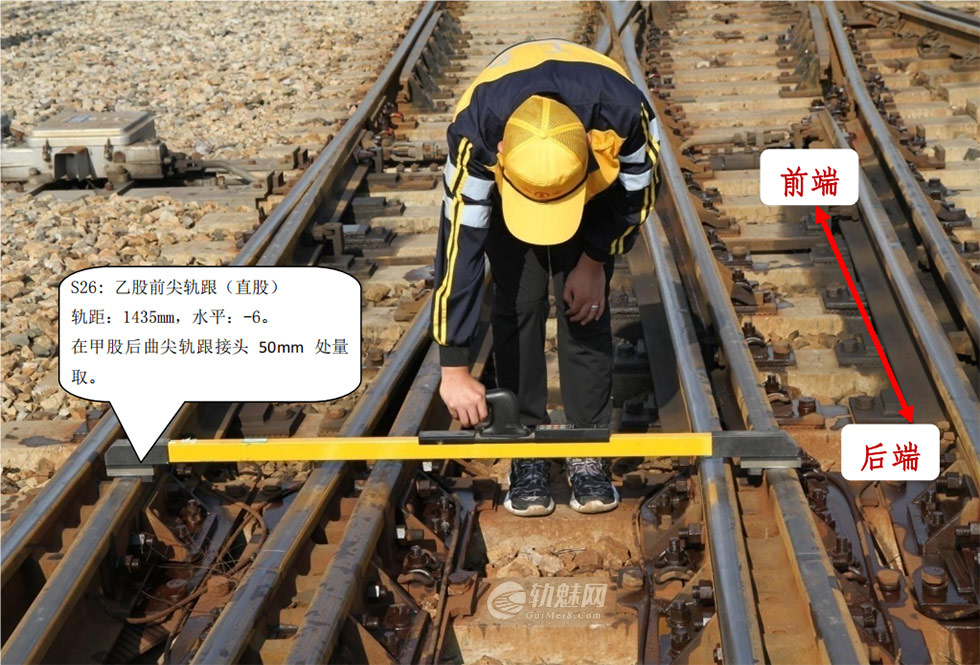

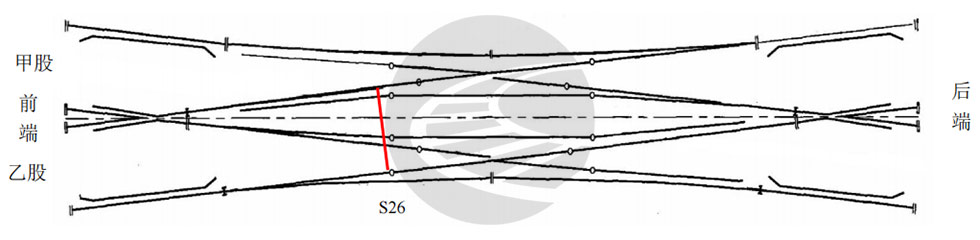

第 26 尺:乙股前尖轨跟(直股)

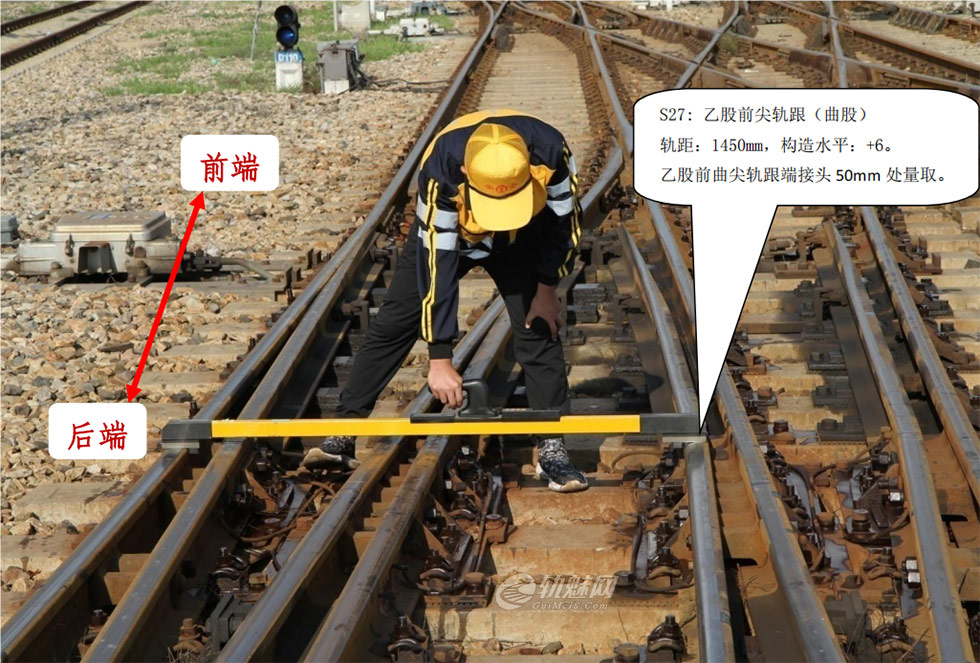

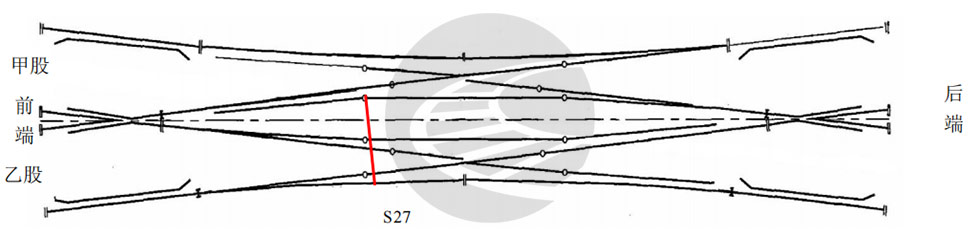

第 27 尺:乙股前尖轨跟(曲股)

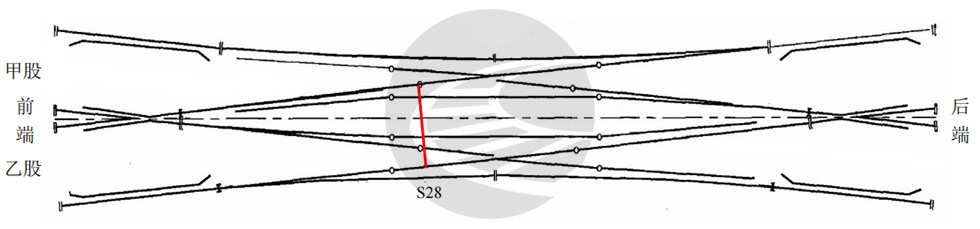

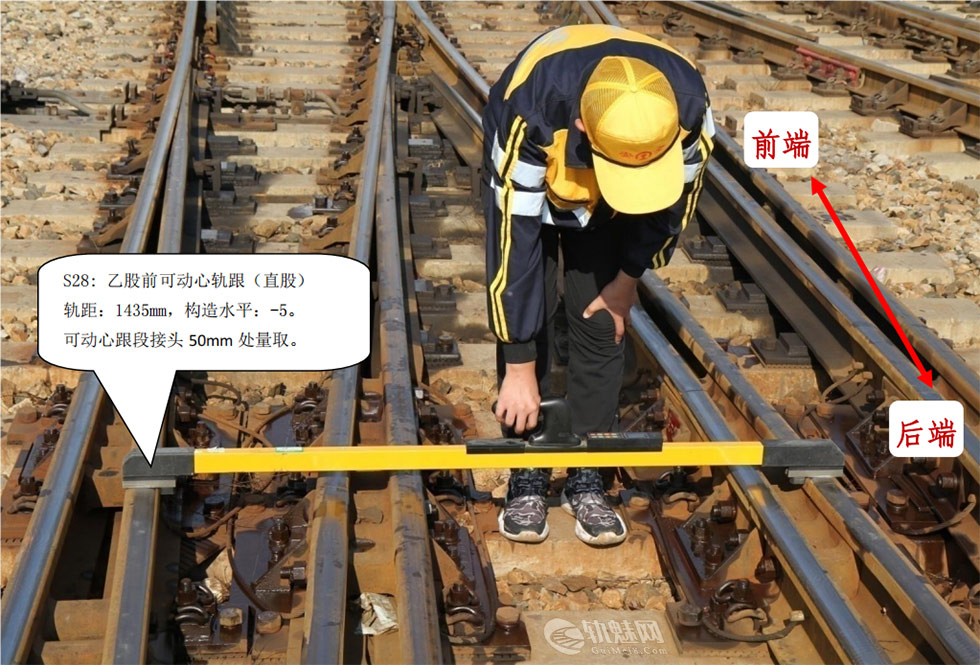

第 28 尺:乙股前可动心轨跟(直股)

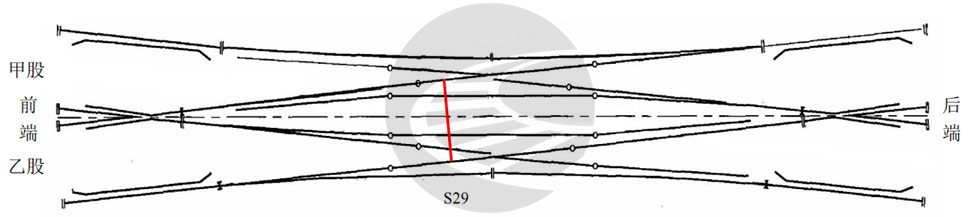

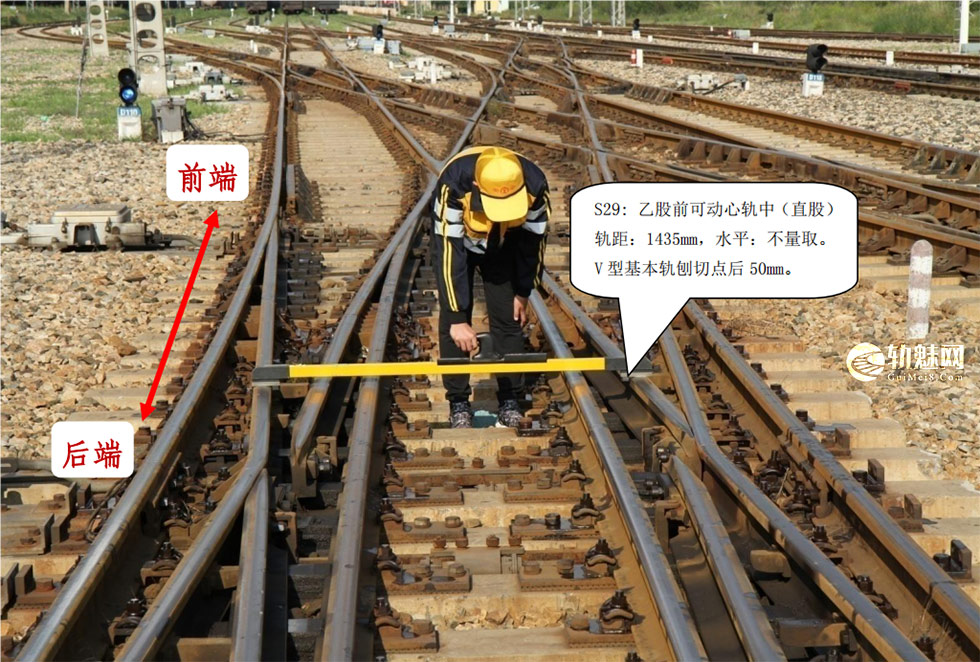

第 29 尺:乙股前可动心轨中(直股)

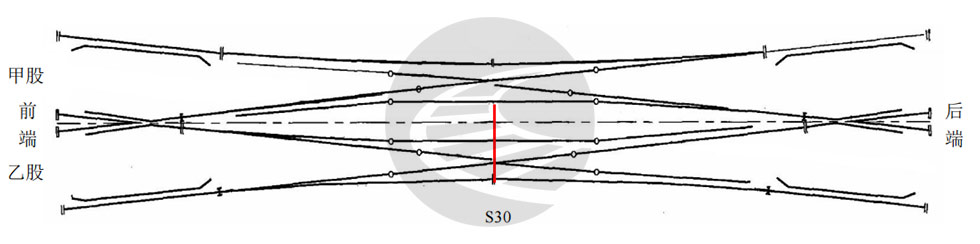

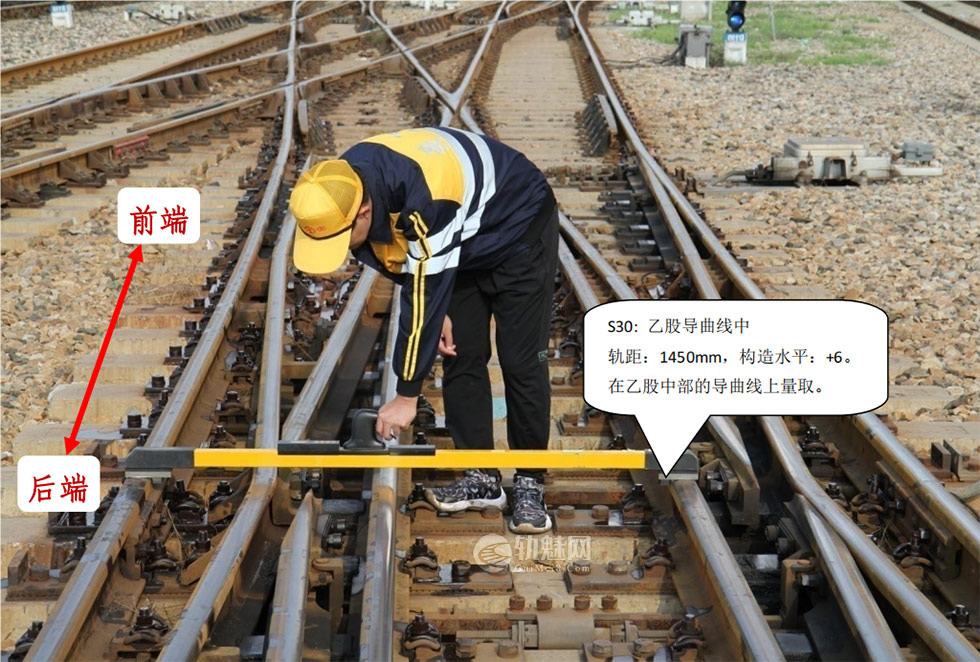

第 30 尺:乙股导曲线中

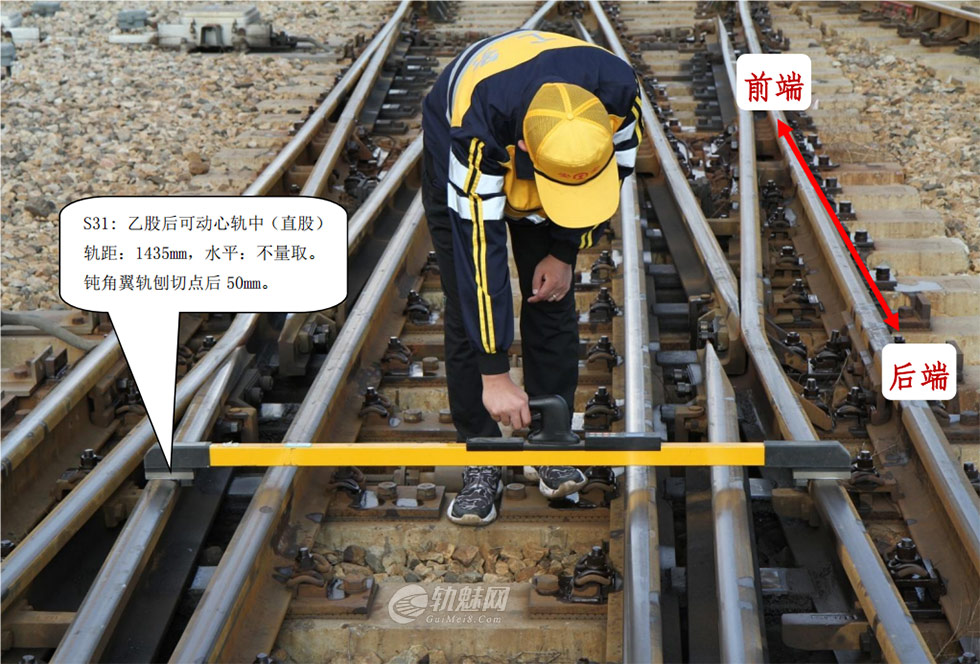

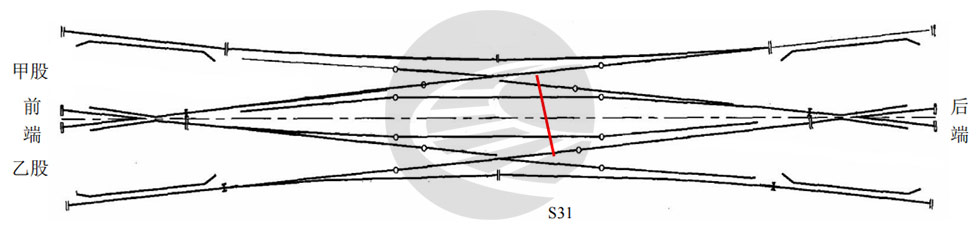

第 31 尺:乙股后可动心轨中(直股)

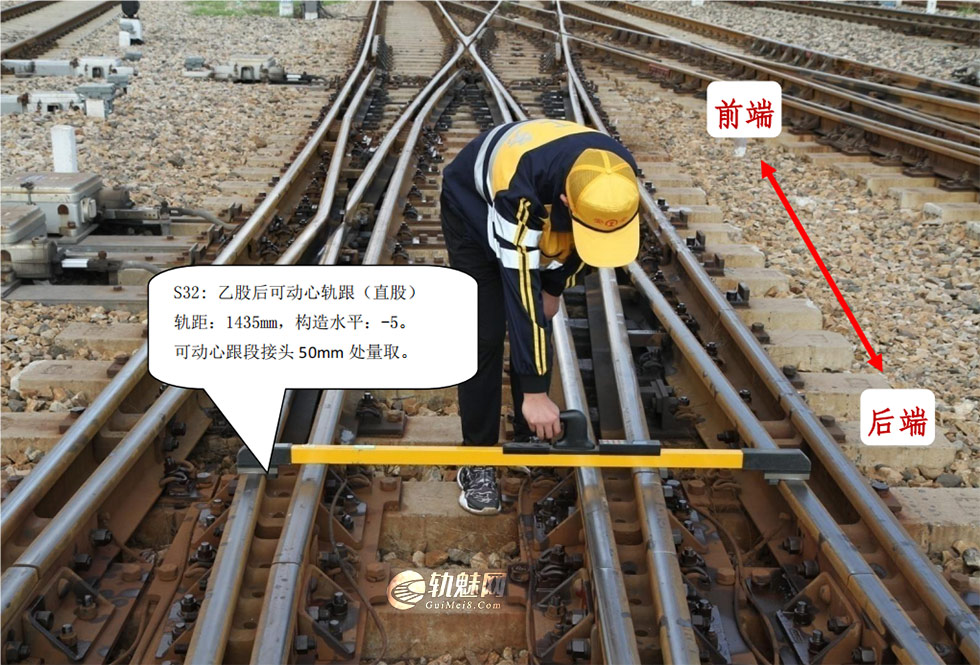

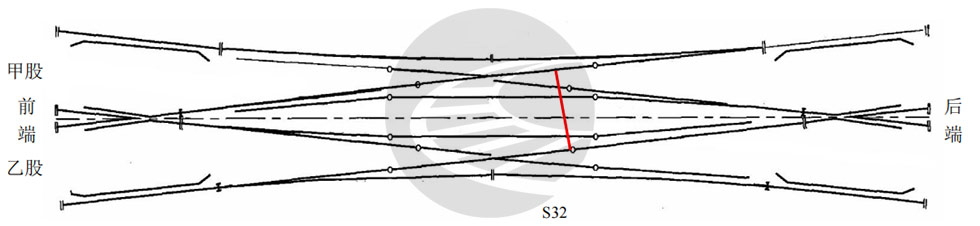

第 32 尺:乙股后可动心轨跟(直股)

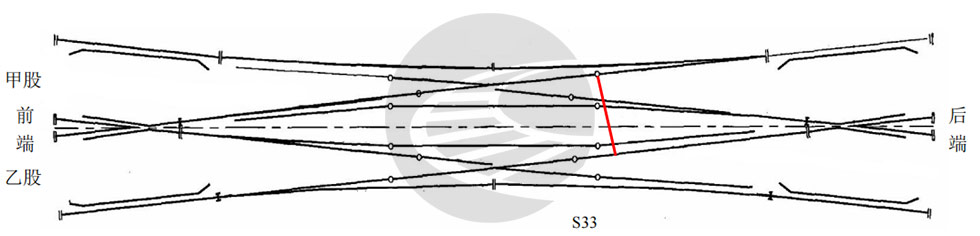

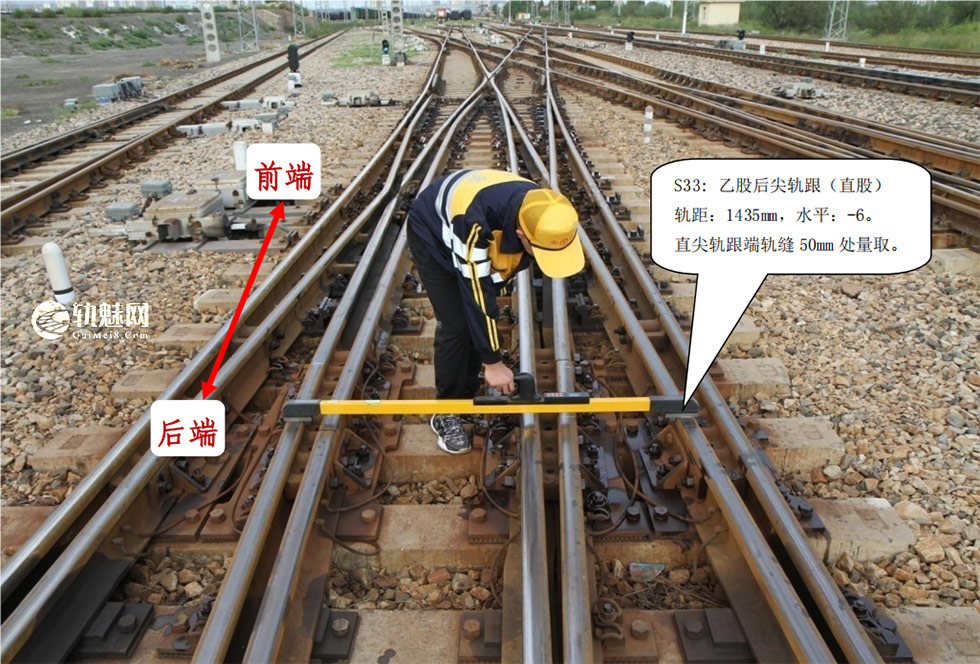

第 33 尺:乙股后尖轨跟(直股)

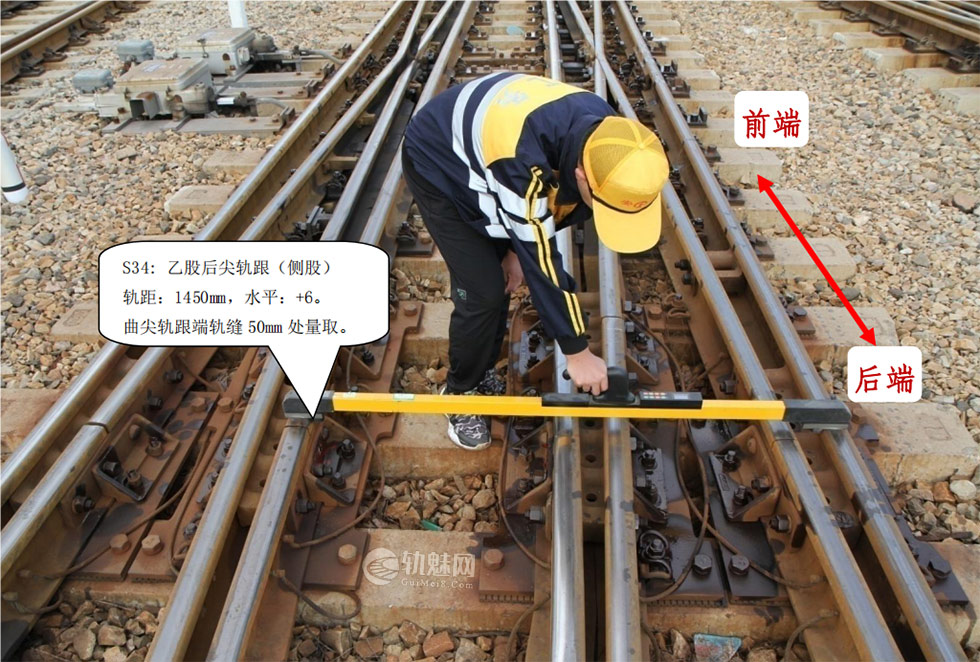

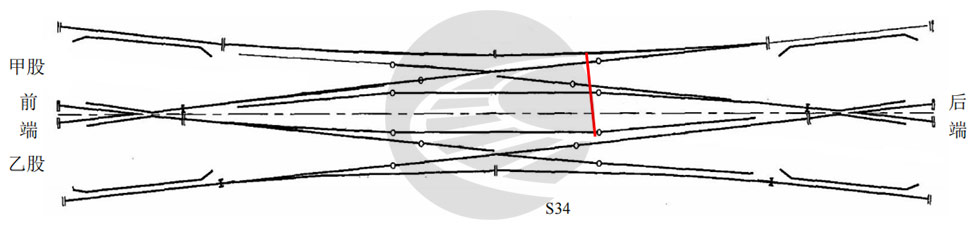

第 34 尺:乙股后尖轨跟(侧股)

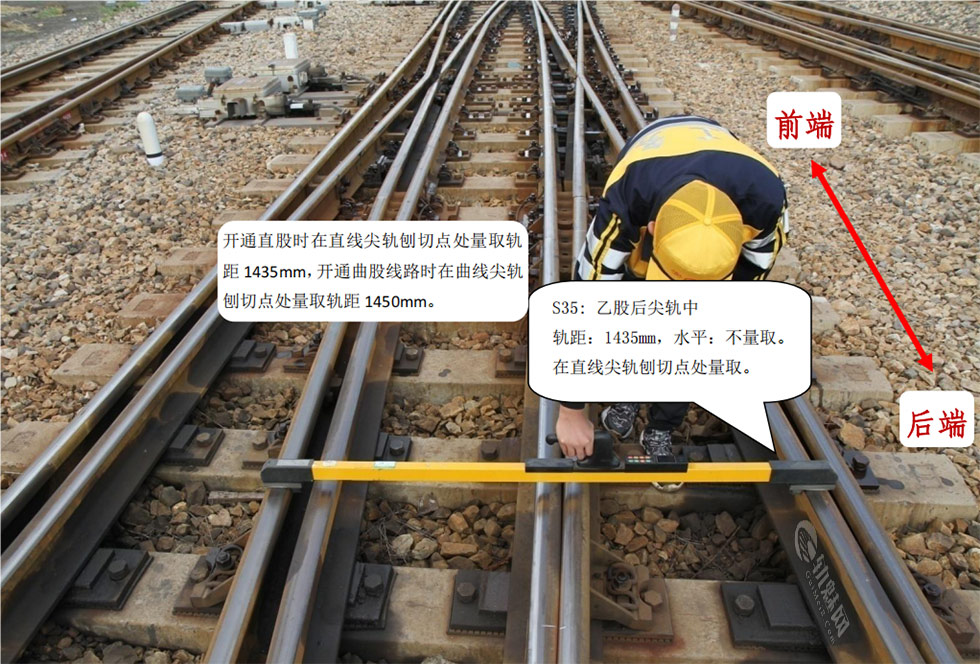

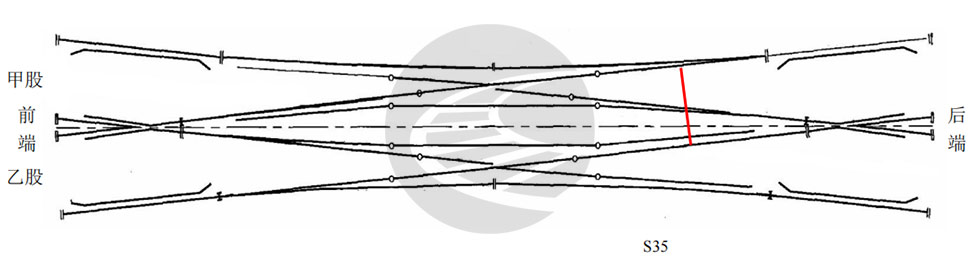

第 35 尺:乙股后尖轨中

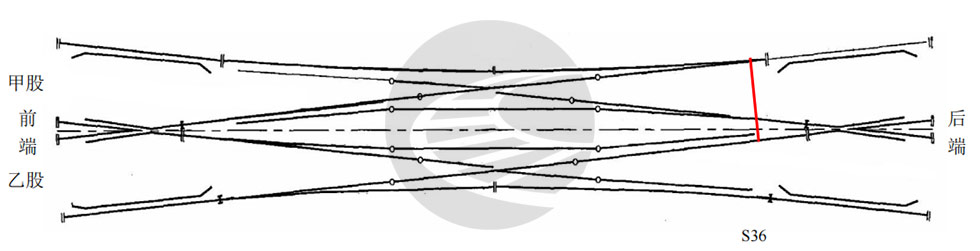

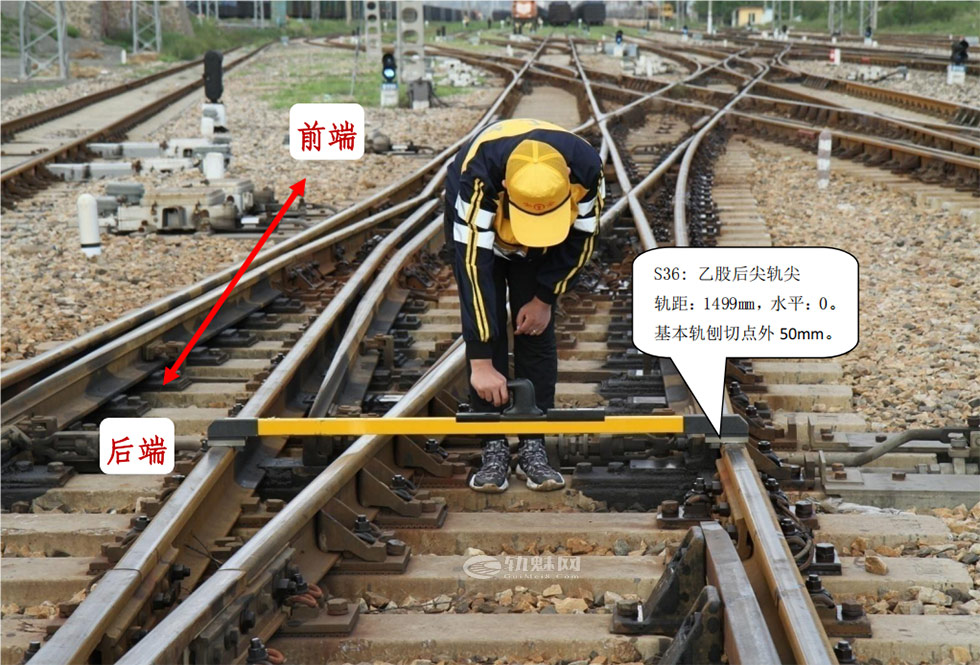

第 36 尺:乙股后尖轨尖

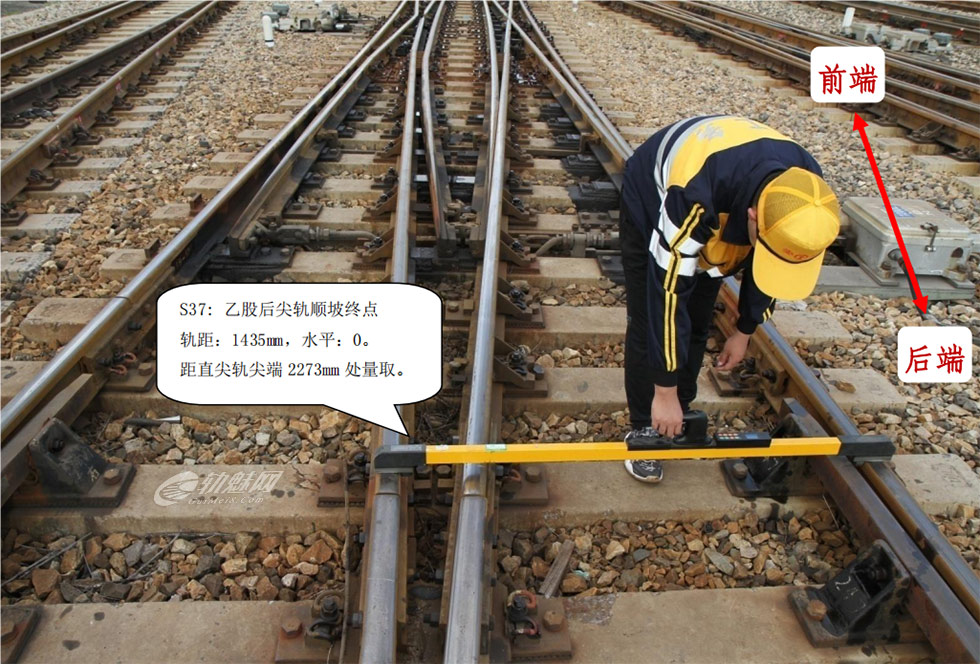

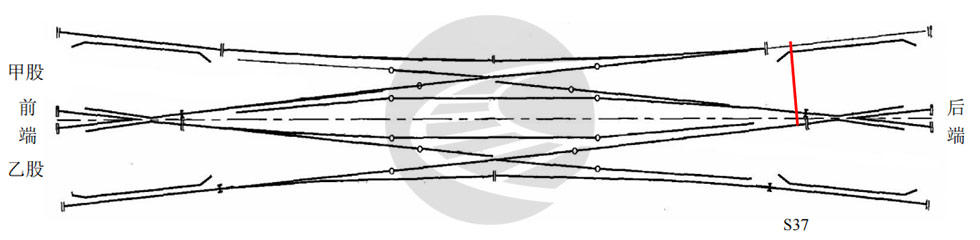

第 37 尺:乙股后尖轨顺坡终点

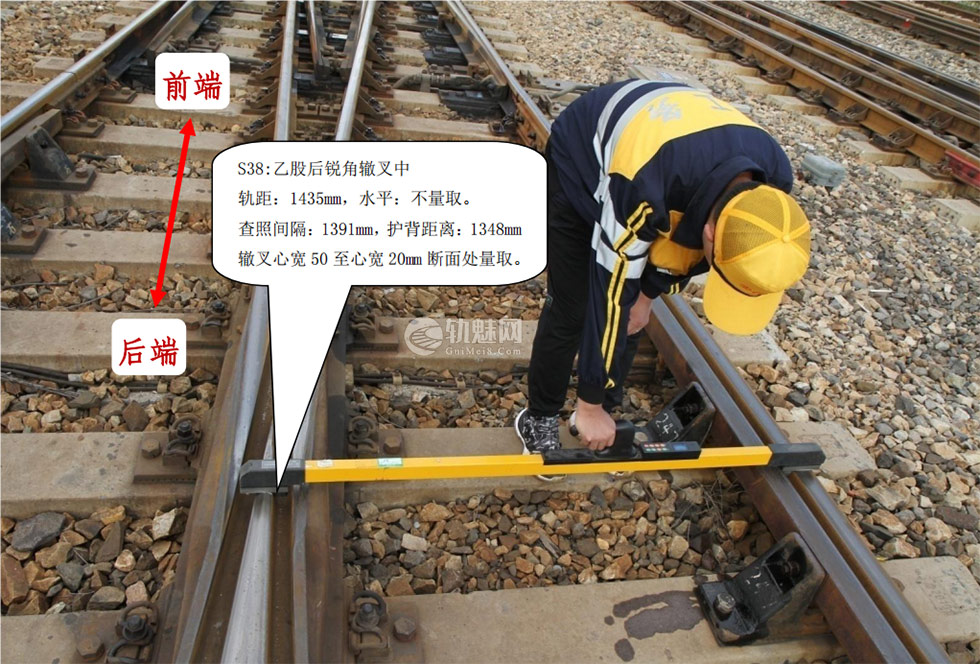

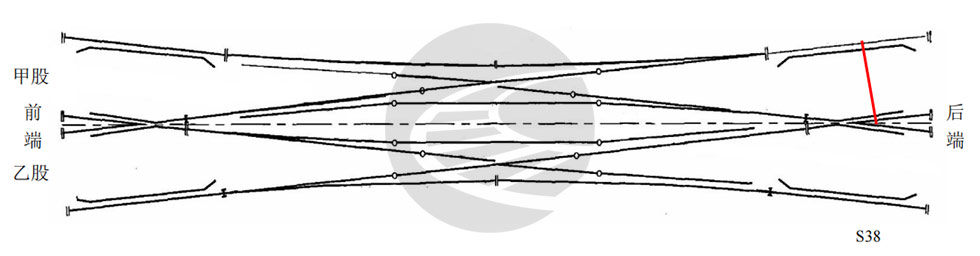

第 38 尺:乙股后锐角辙叉中

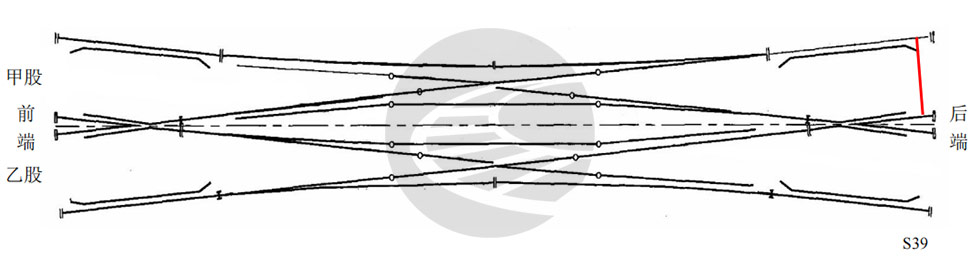

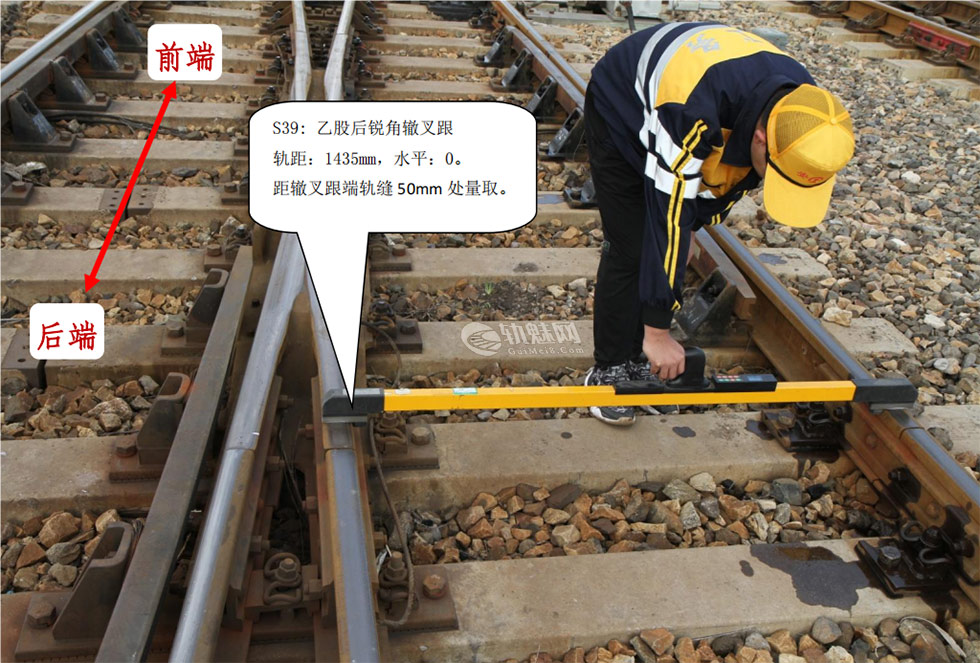

第 39 尺:乙股后锐角辙叉跟
四、复式交分道岔开口、动程等项目的检查位置

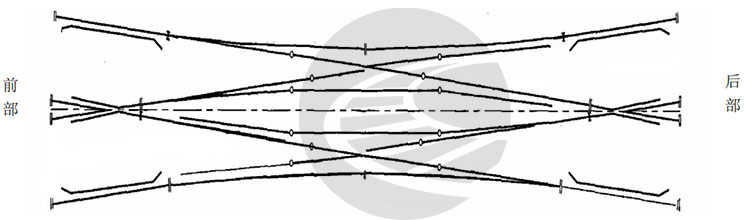

甲乙两股导曲线均由短轴中分为两个部分,起点方向为前部,终点方向为导曲线后部。

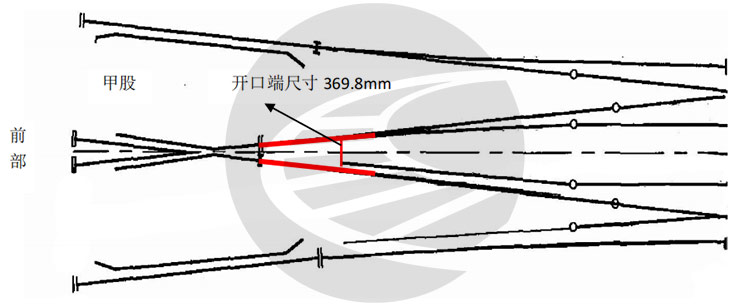

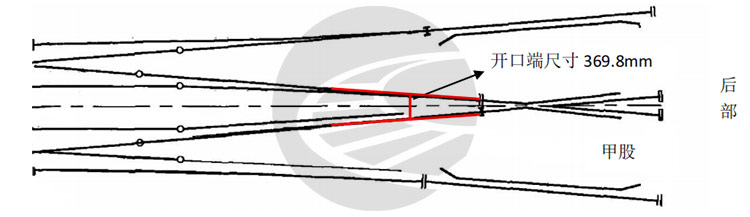

1.始端开口端尺寸,检查位置为曲尖轨尖端两基本轨作用边间的距离。

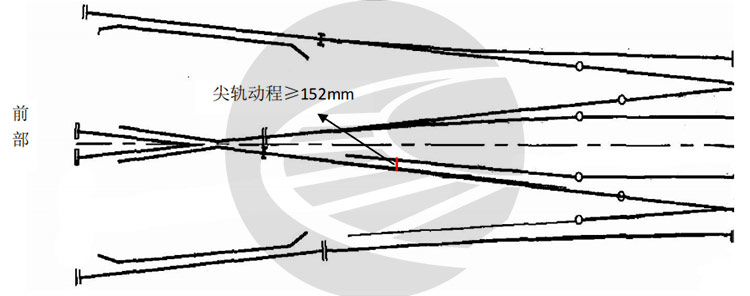

2.始端尖轨动程,检查位置为在尖轨第一连接杆中心处测量尖轨非工作边与基本轨工作边间的距离。

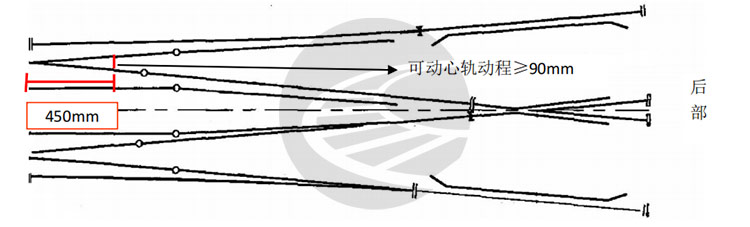

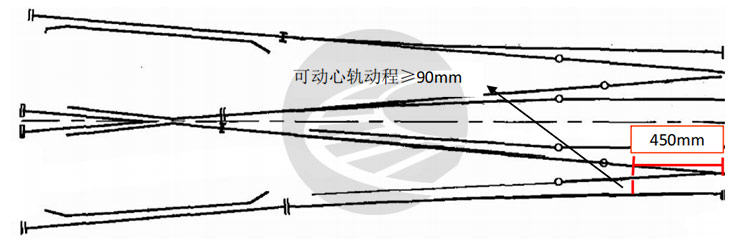

3.始端可动心轨动程,检查位置为在距离可动心轨尖端 450mm 处测量。
4.终端可动心轨动程,检查位置为在距离可动心轨尖端 450mm 处测量。

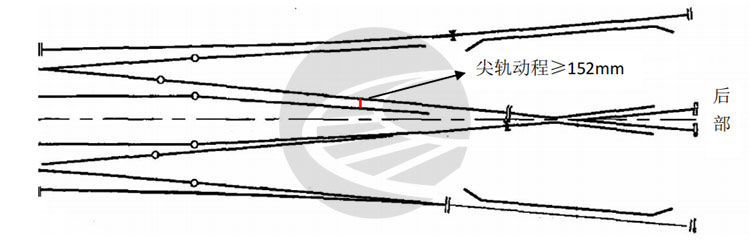

5.终端尖轨动程,检查位置为在尖轨第一连接杆中心处测量尖轨非工作边与基本轨工作边间的距离。
6.终端开口端尺寸,检查位置为曲尖轨尖端两基本轨作用边间的距离
五、复式交分道岔支距的检查位置

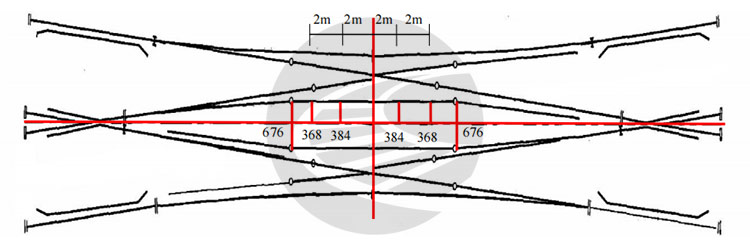

在前后两锐角辙叉的跟端,分别量取其后开口的中点:于该两点之间拉一弦线(即长轴线)为基准线,以短轴与该弦线的交点为支距原点 0,分别量取甲股导曲线前后部及乙股导曲线前、后部各支距点的支距,如图所示。
