1 总布置图
2 各部尺寸

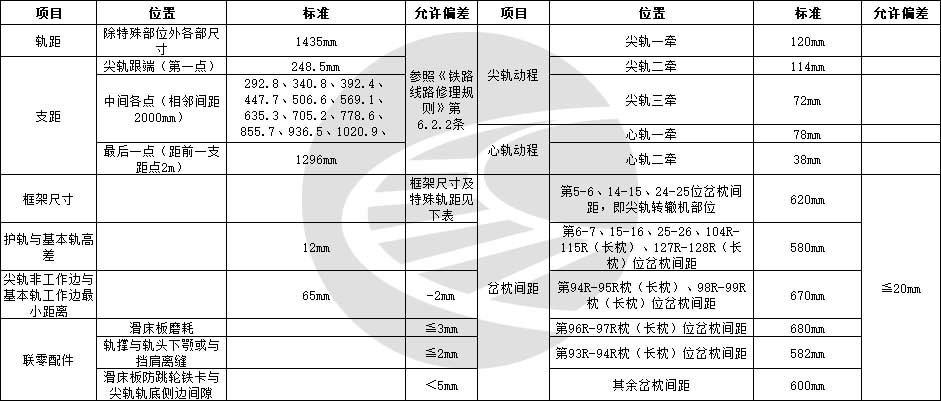

| 项目 | 位置 | 标准 | 允许偏差 |
| 轨距 | 除特殊部位外各部尺寸 | 1435mm | 参照《铁路线路修理规则》第6.2.2条 |
| 支距 | 尖轨跟端（第一点） | 248.5mm | |
| 中间各点（相邻间距2000mm） | 292.8、340.8、392.4、447.7、506.6、569.1、635.3、705.2、778.6、855.7、936.5、1020.9、1108.9、1200.6 | ||
| 最后一点（距前一支距点2m） | 1296mm | ||
| 框架尺寸 | 框架尺寸及特殊轨距见下表 | ||
| 护轨与基本轨高差 | 12mm | ||
| 尖轨非工作边与基本轨工作边最小距离 | 65mm | -2mm | |
| 联零配件 | 滑床板磨耗 | ≦3mm | |
| 轨撑与轨头下颚或与挡肩离缝 | ≦2mm | ||
| 滑床板防跳轮铁卡与尖轨轨底侧边间隙 | ＜5mm | ||
| 尖轨动程 | 尖轨一牵 | 120mm | |
| 尖轨二牵 | 114mm | ||
| 尖轨三牵 | 72mm | ||
| 心轨动程 | 心轨一牵 | 78mm | |
| 心轨二牵 | 38mm | ||
| 岔枕间距 | 第5-6、14-15、24-25位岔枕间距，即尖轨转辙机部位 | 620mm | ≦20mm |
| 第6-7、15-16、25-26、104R-115R（长枕）、127R-128R（长枕）位岔枕间距 | 580mm | ||
| 第94R-95R枕（长枕）、98R-99R枕（长枕）位岔枕间距 | 670mm | ||
| 第96R-97R枕（长枕）位岔枕间距 | 680mm | ||
| 第93R-94R枕（长枕）位岔枕间距 | 582mm | ||
| 其余岔枕间距 | 600mm |
3 道岔转辙器轨距加宽值及框架
| 岔枕编号 | 轨距 | 基本轨距离 | 对应基本轨矢度 |
| 3 | 1435.1 | 1435.1 | 0.1 |
| 4 | 1437.9 | 1437.9 | 1.3 |
| 5 | 1442.5 | 1442 | 3 |
| 6 | 1443.3 | 1446.43 | 4.7 |
| 7 | 1444.2 | 1449.57 | 6.4 |
| 8 | 1445 | 1456.4 | 8.2 |
| 9 | 1445.9 | 1461.6 | 9.9 |
| 10 | 1446.8 | 1465.7 | 11.5 |
| 11 | 1448.3 | 1473.4 | 13.3 |
| 12 | 1449.8 | 1479.3 | 14.8 |
| 13 | 1449.8 | 1482.7 | 14.8 |
| 14 | 1449.2 | 1485.1 | 14.2 |
| 15 | 1448.6 | 1487.8 | 13.6 |
| 16 | 1448.1 | 1491 | 13 |
| 17 | 1447.5 | 1494.4 | 12.4 |
| 18 | 1446.9 | 1498.1 | 11.9 |
| 19 | 1446.3 | 1502.1 | 11.3 |
| 20 | 1445.7 | 1506.5 | 10.7 |
| 21 | 1445.1 | 1511.2 | 10.1 |
| 22 | 1444.5 | 1516.3 | 9.5 |
| 23 | 1443.9 | 1521.6 | 8.9 |
| 24 | 1443.4 | 1527.3 | 8.3 |
| 25 | 1442.8 | 1533.4 | 7.7 |
| 26 | 1442.2 | 1539.7 | 7.2 |
| 27 | 1441.6 | 1546.6 | 6.5 |
| 28 | 1441 | 1553.4 | 6 |
| 29 | 1440.4 | 1560.7 | 5.4 |
| 30 | 1439.8 | 1568.4 | 4.8 |
| 31 | 1439.3 | 1576.4 | 4.2 |
| 32 | 1438.7 | 1584.7 | 3.6 |
| 33 | 1438.1 | 1594.3 | 3 |
| 34 | 1437.5 | 1602.3 | 2.4 |
| 35 | 1436.9 | 1611.6 | 1.9 |
| 36 | 1436.3 | 1621.2 | 1.3 |
| 37 | 1435.7 | 1631.2 | 0.7 |
| 38 | 1435.2 | 1641.6 | 0.2 |
| 39 | 1435.1 | 1653 | 0.1 |
| 94 | 1438 |
