LRailplan 铁路线路设计系统

简介

LRailplan是一款专业的铁路线路平纵横设计一体化软件系统，覆盖新建和改建铁路全项目类型。支持设计全过程项目化管理，平面设计采用单元法定线，支持既有线平纵断面拟合重构、自定义横断面设计、点云建模等功能。设计与出图分离机制，可满足不同行业、不同图式的个性化出图。设计交互过程鼠标悬停提示和即指即译的信息引导，搭建了一个多视角专业化互动设计场景。适用于各类铁路、地铁等工程项目的全设计过程。

工欲善其事，必先利其器，LRailplan作为线路平纵横设计全流程一体化解决方案，助力您的设计工作得心应手，游刃有余!󠄐󠄹󠅀󠄪󠄣󠄞󠄢󠄢󠄞󠄡󠄨󠄧󠄞󠄡󠄡󠄨󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

LRailplan 铁路线路设计系统软件特色

1.铁路、地铁、城轨线路平纵横设计全流程一体化解决方案。

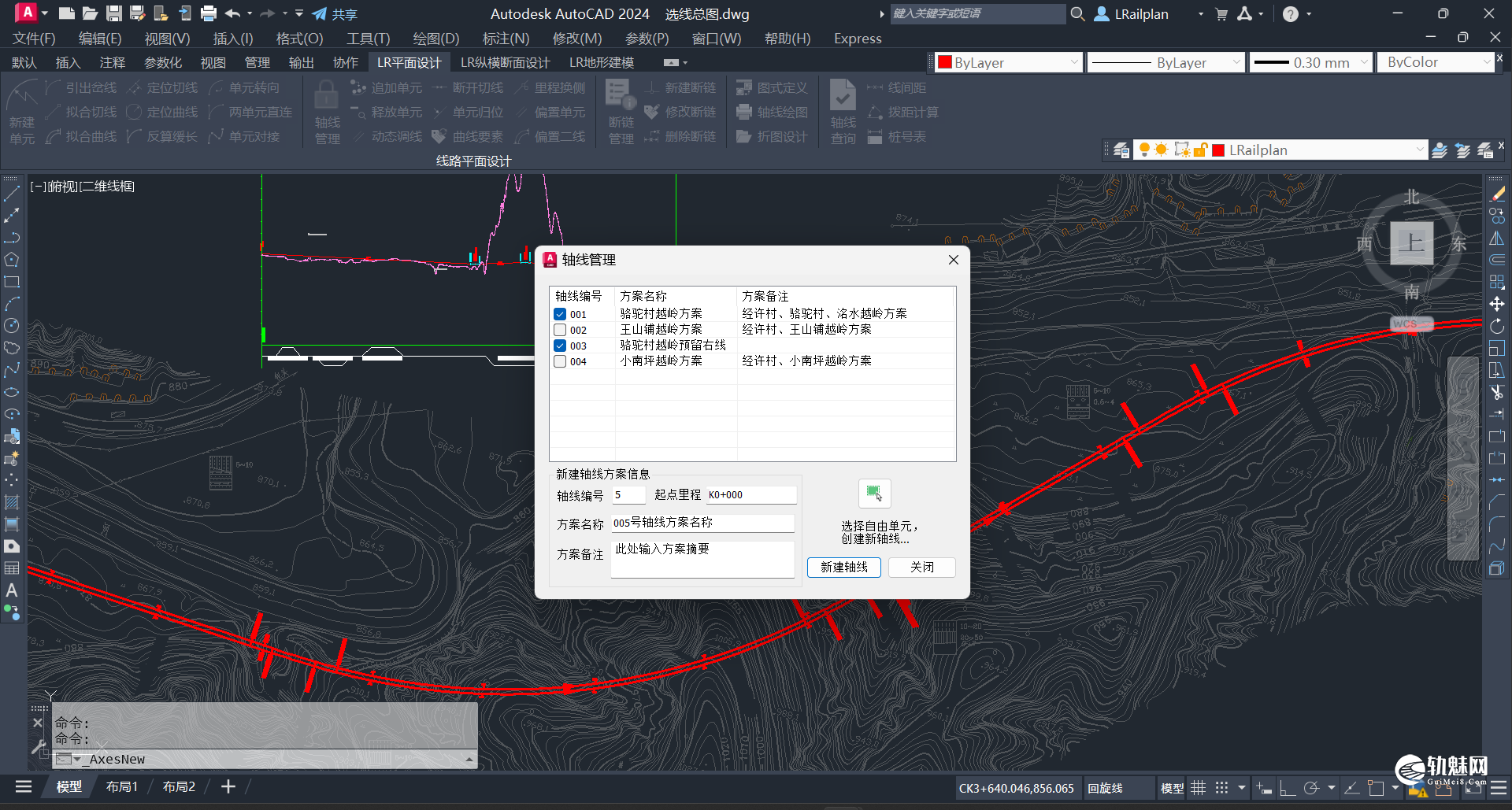

2.项目化管理模式，多达999条轴线管理能力。 系统以项目化管理贯穿线路平面、纵断面设计全过程，项目轴线、纵断面管理器让设计师对纷杂的方案管理得井井有条。实现项目人员频繁调配下的无缝交接，即刻上手。󠄐󠄹󠅀󠄪󠄣󠄞󠄢󠄢󠄞󠄡󠄨󠄧󠄞󠄡󠄡󠄨󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

3.软件设计借鉴先进的单元法定线理念，克服了传统导线法定线灵活性之不足，更适应各种复杂地形和控制要素约束下的线路定线，快速、灵活、精确地实现设计师意图。󠄐󠄹󠅀󠄪󠄣󠄞󠄢󠄢󠄞󠄡󠄨󠄧󠄞󠄡󠄡󠄨󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

4.功能覆盖既有线拟合重构全过程，亦可用于地铁线路平面、纵断面竣工线位的快速拟合和重构。既有线纵断面全段落自动拉坡，高效精确地完成纵断面抬落道设计。󠄐󠄹󠅀󠄪󠄣󠄞󠄢󠄢󠄞󠄡󠄨󠄧󠄞󠄡󠄡󠄨󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

5.横断面型式参数化定义，灵活地实现变宽多路辐、波形路拱等个性化横断面的快速路基设计。󠄐󠄹󠅀󠄪󠄣󠄞󠄢󠄢󠄞󠄡󠄨󠄧󠄞󠄡󠄡󠄨󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

6.系统架构基于设计与出图分离机制。使系统可适用不同行业、不同图式的个性化出图，亦可以适用不同语种的本地化绘图输出。图式版本修编，设计师只需自行修改图式定义和绘图约定文件即可解决设计输出问题。󠄐󠄹󠅀󠄪󠄣󠄞󠄢󠄢󠄞󠄡󠄨󠄧󠄞󠄡󠄡󠄨󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

7.点云快速建模，助力方案研究的纵横断面快速内插计算和桥隧路工点初始方案的快速交付，减少设计师单调的“体力支出”。󠄐󠄹󠅀󠄪󠄣󠄞󠄢󠄢󠄞󠄡󠄨󠄧󠄞󠄡󠄡󠄨󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

8.设计交互过程鼠标悬停提示技术，避免实体查询对图形屏幕频繁的缩放和拖动。独创的非命令状态“即指即译”式的实体信息引导，极大提升了人机亲和力。󠄐󠄹󠅀󠄪󠄣󠄞󠄢󠄢󠄞󠄡󠄨󠄧󠄞󠄡󠄡󠄨󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

9.助力一带一路，适应国际化发展，提供全面的中英文双语界面支持。统一的安装版本，使用过程中即可自主切换界面语言。󠄐󠄹󠅀󠄪󠄣󠄞󠄢󠄢󠄞󠄡󠄨󠄧󠄞󠄡󠄡󠄨󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

更新

2025.1.13

新增 [断链推移]：基于断链前后里程系统不变情况下，在断链所处单元范围内，移动断链的位置。应用场景如二线绕行起终点位置调整。󠄐󠄹󠅀󠄪󠄣󠄞󠄢󠄢󠄞󠄡󠄨󠄧󠄞󠄡󠄡󠄨󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

改进 [动态调线]：调整单元如为起始里程的起算单元，此单元位置调整后仍沿用该起算里程。󠄐󠄹󠅀󠄪󠄣󠄞󠄢󠄢󠄞󠄡󠄨󠄧󠄞󠄡󠄡󠄨󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

优化LRailplan安装程序，支持Autodesk插件部署协议，不修改AutoCAD配置，确保应用程序间的独立和兼容性。󠄐󠄹󠅀󠄪󠄣󠄞󠄢󠄢󠄞󠄡󠄨󠄧󠄞󠄡󠄡󠄨󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

2024.10.24

满足多版本需求，升级对AutoCAD 2015-2025等11个版本的支持。󠄐󠄹󠅀󠄪󠄣󠄞󠄢󠄢󠄞󠄡󠄨󠄧󠄞󠄡󠄡󠄨󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

新增断链管理功能，提供对轴线断链的列表化操作。󠄐󠄹󠅀󠄪󠄣󠄞󠄢󠄢󠄞󠄡󠄨󠄧󠄞󠄡󠄡󠄨󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

下载

LRailplan for AutoCAD 2015-2025 (2025.2.12)󠄐󠄹󠅀󠄪󠄣󠄞󠄢󠄢󠄞󠄡󠄨󠄧󠄞󠄡󠄡󠄨󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

LRailplan 用户手册 (中英双语版 2025.2.12)󠄐󠄹󠅀󠄪󠄣󠄞󠄢󠄢󠄞󠄡󠄨󠄧󠄞󠄡󠄡󠄨󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

直曲转角坐标成果转LRailplan轴线程序(2024.2.20)󠄐󠄹󠅀󠄪󠄣󠄞󠄢󠄢󠄞󠄡󠄨󠄧󠄞󠄡󠄡󠄨󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

LRailplan for GstarCAD 2025 (2024.7.9)󠄐󠄹󠅀󠄪󠄣󠄞󠄢󠄢󠄞󠄡󠄨󠄧󠄞󠄡󠄡󠄨󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

LRailplan项目示例模板（2024.05.23）󠄐󠄹󠅀󠄪󠄣󠄞󠄢󠄢󠄞󠄡󠄨󠄧󠄞󠄡󠄡󠄨󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
