小半径曲线用混凝土轨枕配套扣件 专线9648-Ⅴ

1 设计说明

一、本图为满足小半径曲线轨道结构的要求设计，与《小半径曲线用混凝土轨枕及扣件-50kg/m钢轨用混凝土枕》(专线9648-Ⅳ)配套使用。
二、本图适用于半径小于295m 轨距值1440mm~1450mm 50kg/m钢轨轨道。
三、扣件的设计参数
1.轨距调整量:轨距1440mm时为-8~+12
2.调高量0~10mm
3.扣件节点垂直静刚度90~130kN/mm:
4.抗横向水平力能力为60KN,荷载循环2×10⁶，轨距扩大值小于2mm,各部件不损坏。
5.扭力矩应保持在120N·m~150N·m:
6.绝缘电阻值不小于10⁸ Ω;
7.预埋铁座抗拔力不小于80kN.
四、技术要求
1.弹条材料为60Si2Mn,应符合《弹条Ⅰ型扣件》(TB/T 1495.2)的规定。
2.预埋铁座材料为QT450-10，应符合《球墨铸铁件》(GB1348)的规定。
3.橡胶垫板材料为丁苯、顺丁、天然橡胶，应符合《铁道混凝土枕轨下用橡胶垫板技术条件》(TB/T2626)要求。
4.绝缘轨距块材料为玻璃纤维增强聚酰胺66，密度为1.30~1.45g/cm³硬度不小于HRR105。
5.T型螺栓材料为Q235-A，外观应符合《紧固件表面缺陷一螺栓、螺钉和螺柱一般要求》(GB5779.1)螺纹应满足《普通螺纹、基本尺寸》(GB196)及《普通螺纹、公差与配合》(GB197)的规定。
6.接头夹板采用钢号为55或56Nb,应符合《43kg/m~75kg/m 钢轨接头夹板订货技术条件》(TB/T2345)的要求。
7.50kg/m钢轨用混凝土轨枕及扣件铺设图见专线9648-Ⅵ。

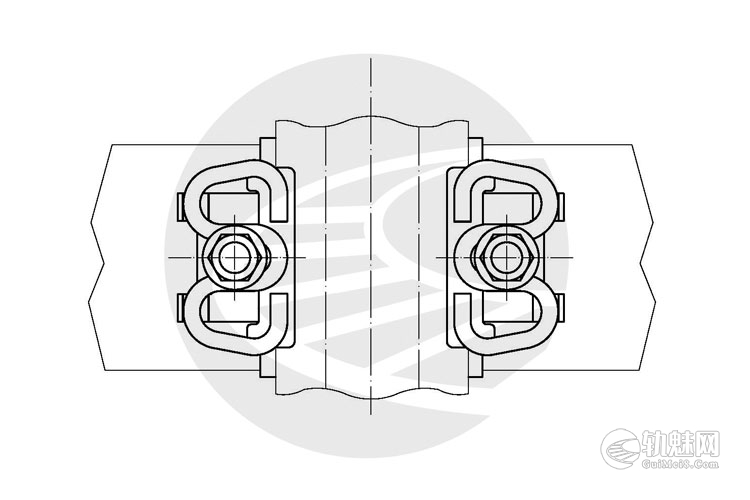

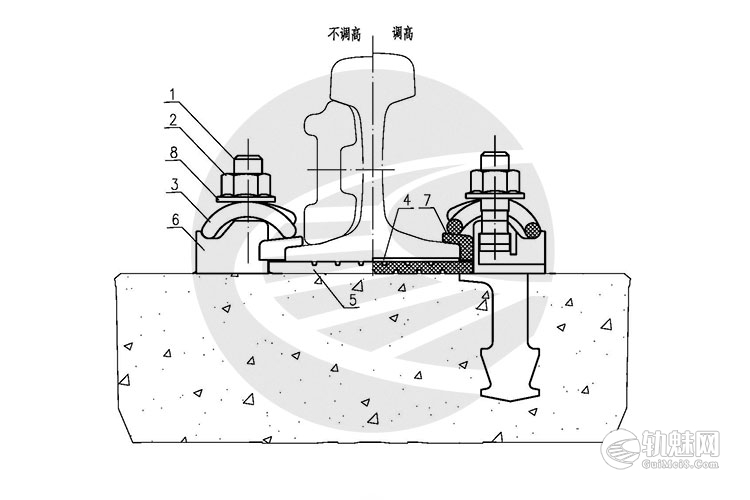

2 扣件组装图

3 扣件零件数量表

中间扣件每根轨枕用扣件零件数量表

接头扣件每根轨枕用扣件零件数量表

4 轨距块调整配置表
