1.复式交分道岔第二与第三尖轨下部滑床板间(图1)
2.复式交分内锁闭道岔心轨通长垫板间、通长垫板与安装装置托板间(图2)
3.复式交分道岔绝缘及辙叉心滑床板间(图3)
4.复式交分道岔外锁闭锁闭杆、尖端铁、轨距杆绝缘(图4)
5.复式交分道岔表示杆接头板、动作杆绝缘(图5)
6.复式交分道岔外锁闭框与表示杆(图6
7.复式交分道岔外锁闭锁钩挂板螺栓与表示杆(图7)
8.复式交分外锁闭道岔表示杆与动作杆间(图8
9.复式交分内锁闭道岔丁字铁绝缘(图9)
10.复式交分道岔内锁闭角钢装置绝缘、角钢与轨撑、两尖端杆螺栓(图10)
11.复式交分道岔第二、第三尖轨根端滑床板间(图11)
12.复式交分道岔方钢连接销开口销与轨底(图12)

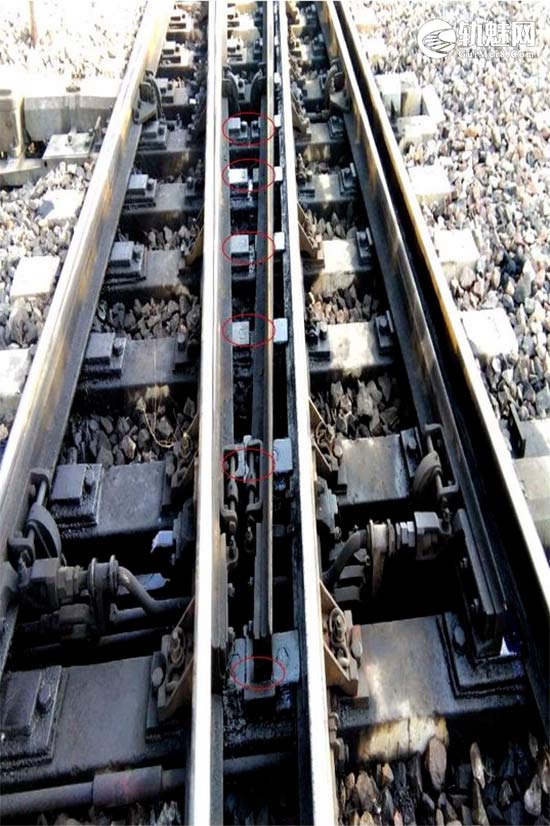

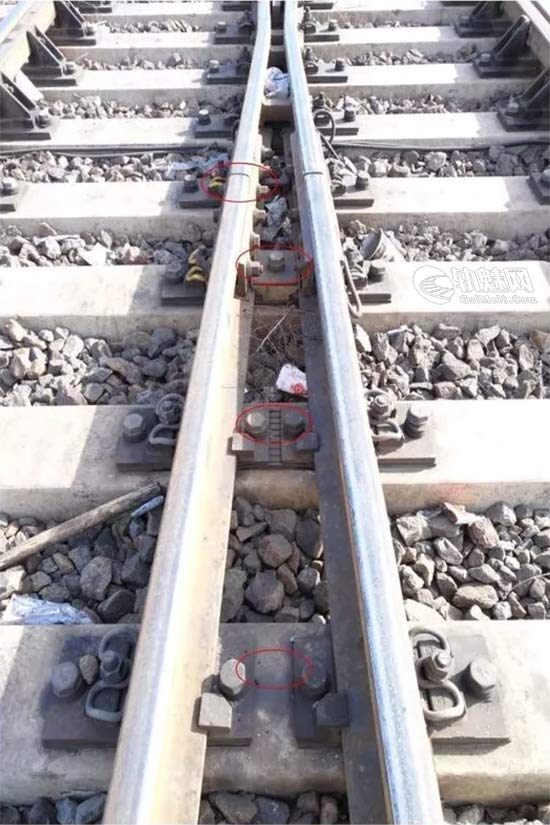

图1 复式交分道岔第二与第三轨下部滑床板间不得短路
图2 复式交分内锁闭道岔心轨通长垫板间、通长垫板与安装装置托板间不得短路

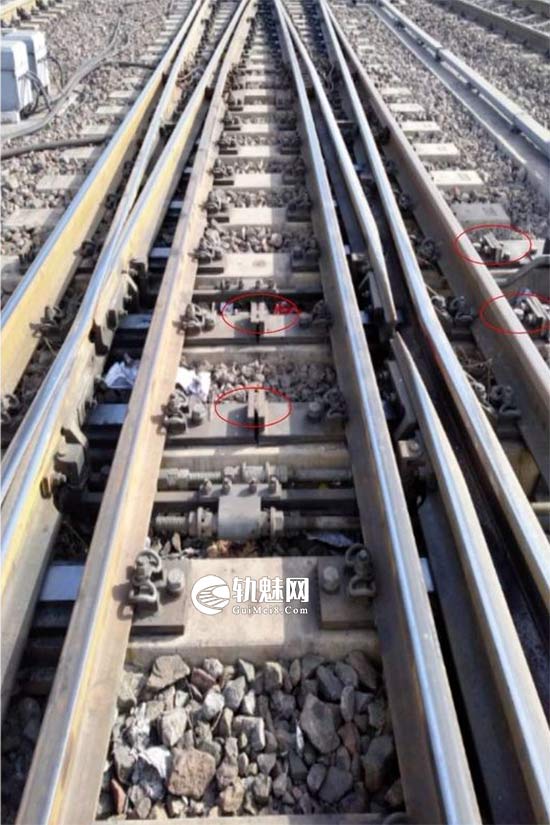

图3 复式交分道岔绝缘及辙叉心滑床板间不得短路

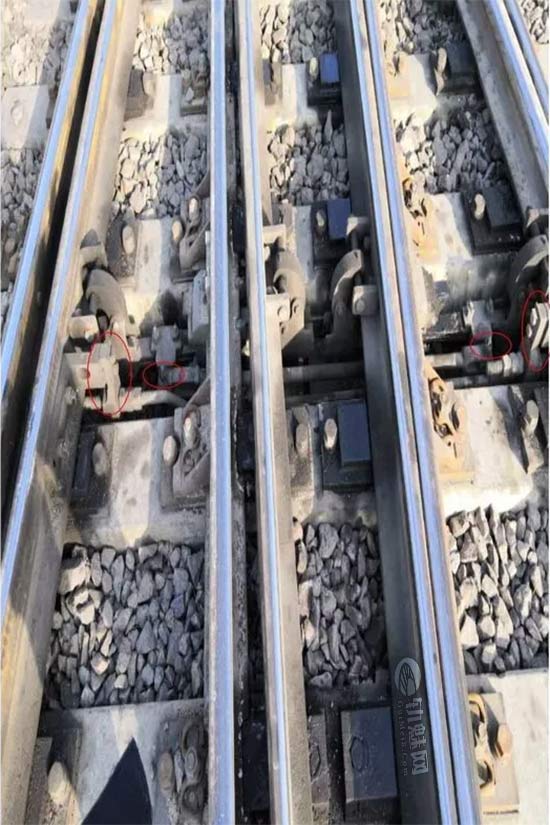

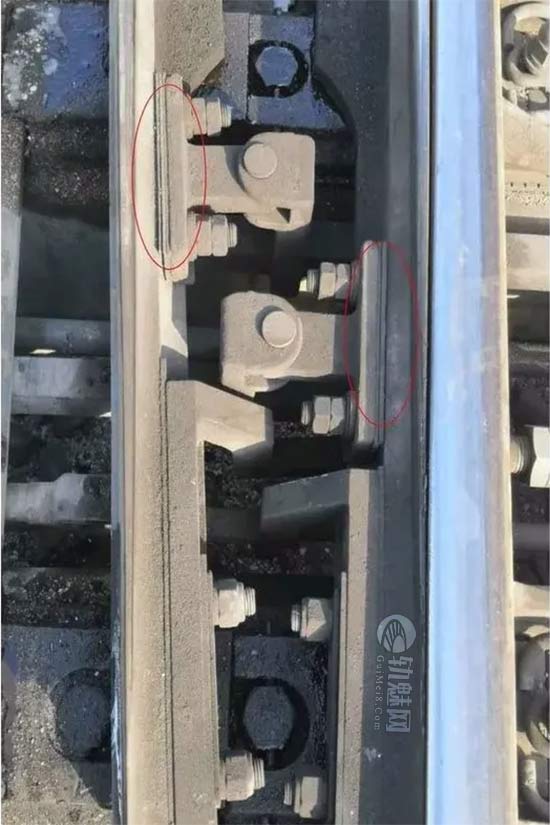

图4 复式交分道岔外锁闭锁闭拉杆、尖端铁、轨距杆绝缘不得短路
图5 复式交分道岔表示杆接头板、动作杆绝缘不得短路

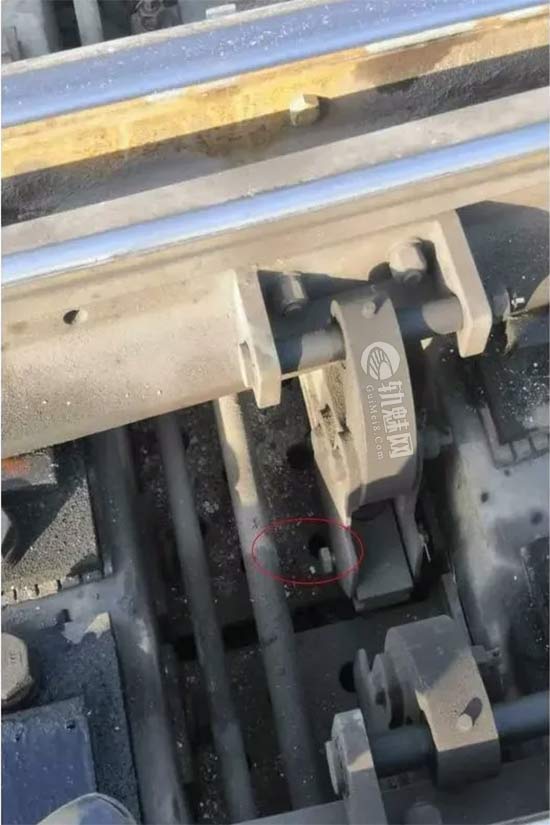

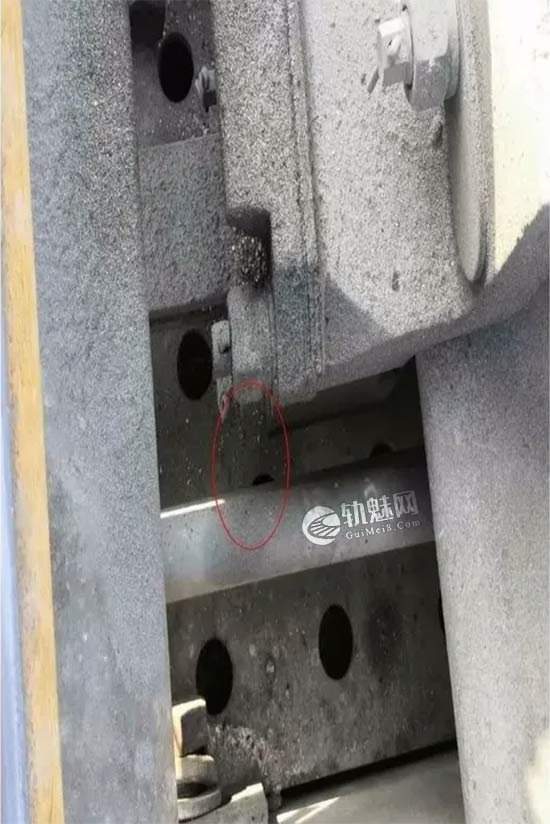

图6 复式交分道岔外锁闭框与表示杆不得短路
图7 复式交分道岔锁钩挂板螺栓与表示杆不得短路

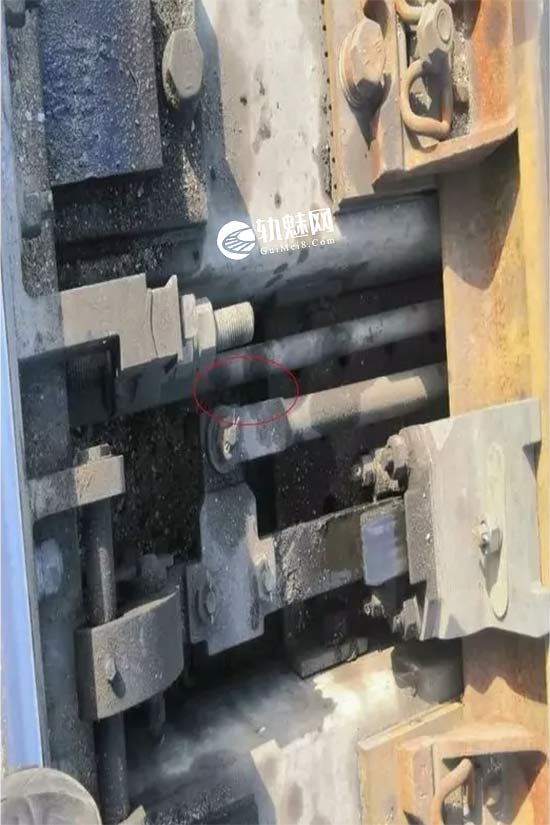

图8 复式交分外锁闭道岔表示杆与动作杆间不得短路
图9 复式交分内锁闭道岔丁字铁绝缘不得短路

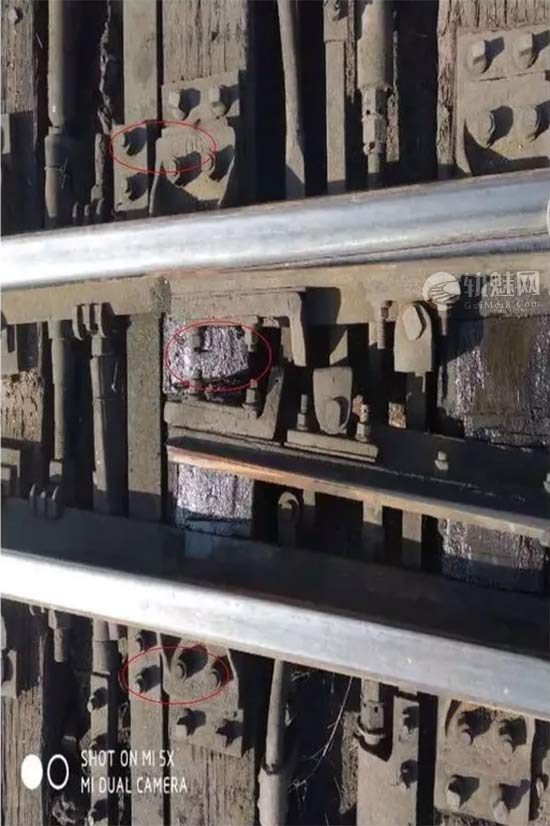

图10 复式交分道岔角钢装置绝缘、角钢与轨撑、两尖端杆螺栓不得短路

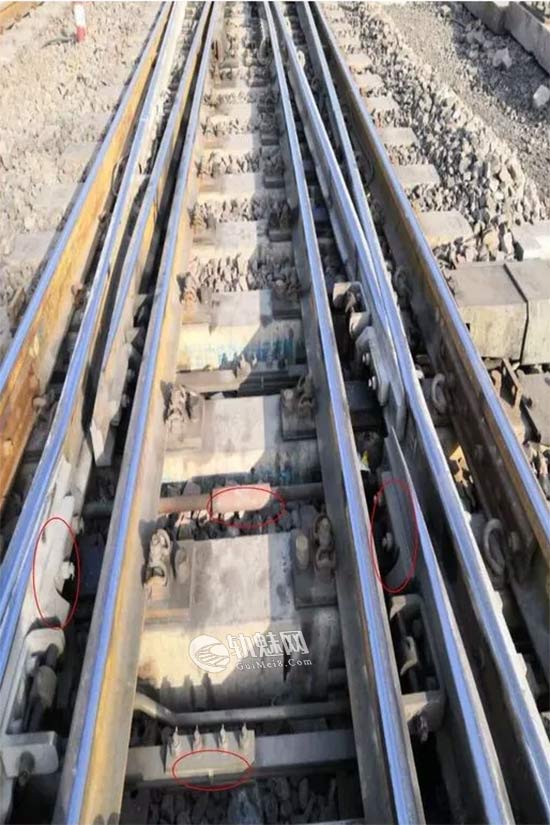

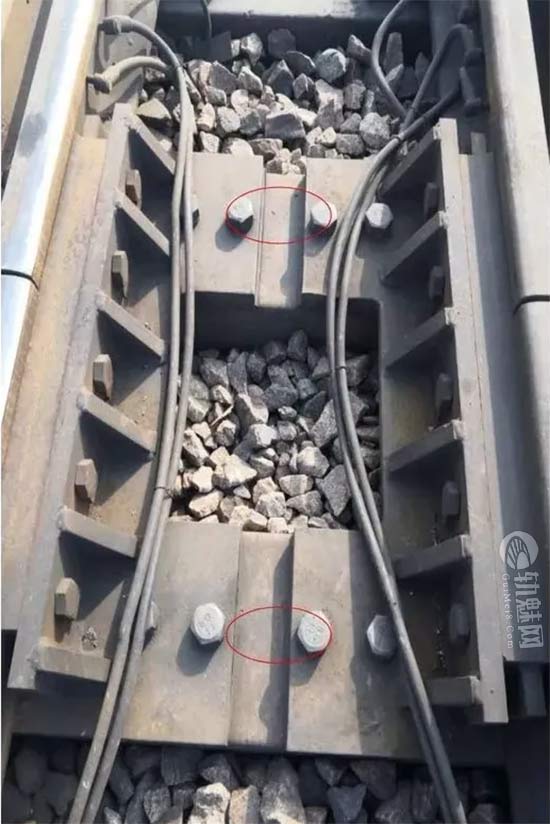

图11 复式交分道岔第二、第三尖轨根端滑床板间不得短路

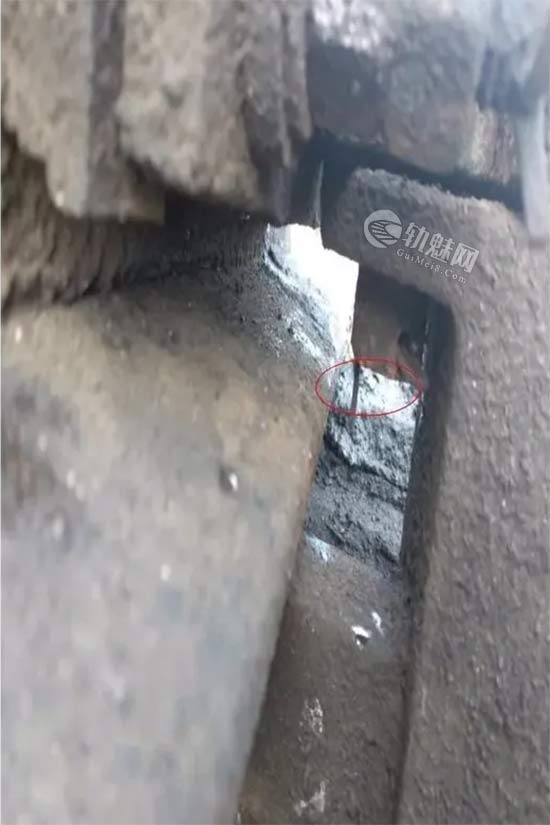

图12 复式交分道岔方钢连接销开口与轨底不得短路
