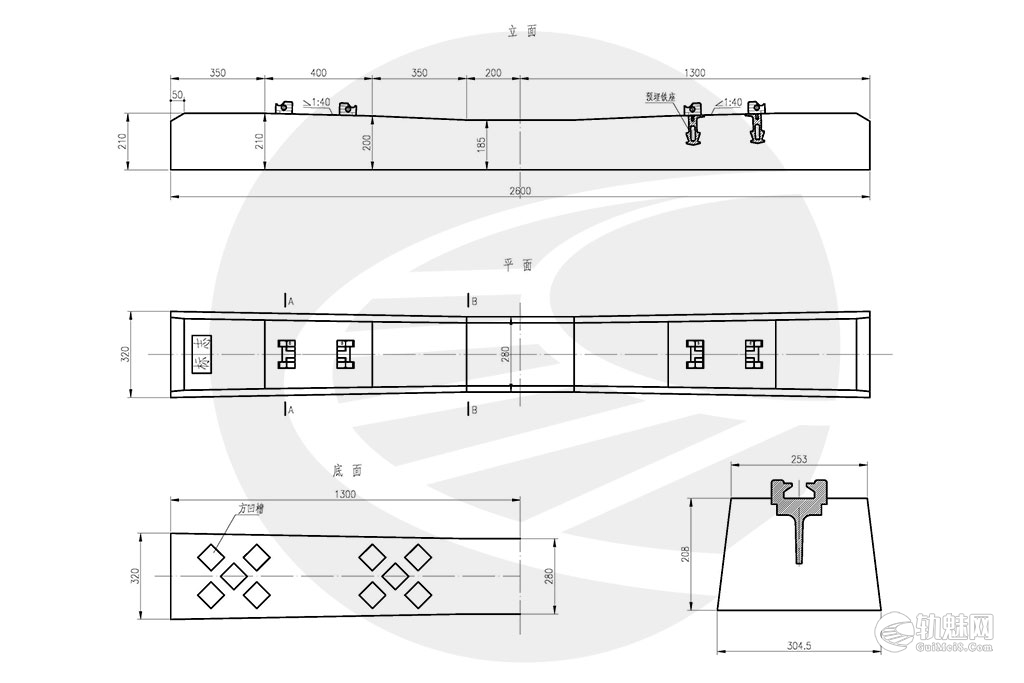

1 轨枕外形尺寸图
2 轨枕技术要求
本图适用于半径小于295m 轨距1440mm~1450mm 60kg/m钢轨轨道,
1.混凝土采用C60级:
2.预应力钢材采用预应力钢丝7.00-1570-WLR-1/H-GB/T5223:󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄢󠄩󠄞󠄡󠄩󠄤󠄞󠄡󠄣󠄠󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
3.箍筋采用6mm的光圆钢筋时，其性能应符合GB1499.1的规定:采用6mm低碳冷拔钢丝时，其性能应符合YB/T5294的规定且所用钢材不低于 Q235的要求:󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄢󠄩󠄞󠄡󠄩󠄤󠄞󠄡󠄣󠄠󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
4.预应力钢丝总张拉力为490kN~500kN:󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄢󠄩󠄞󠄡󠄩󠄤󠄞󠄡󠄣󠄠󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
5.轨枕顶面棱角做成R5的圆角或5x5mm的折角,模型如以焊接方式制成时，可用焊缝形成。󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄢󠄩󠄞󠄡󠄩󠄤󠄞󠄡󠄣󠄠󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
6.轨枕的一端顶面应刻印标志,内容包括型号、厂名及制造年份。󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄢󠄩󠄞󠄡󠄩󠄤󠄞󠄡󠄣󠄠󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
7.本轨枕的静载强度按《预应力混凝土枕静载抗裂试验方法》(TB1879)进行检验，其检验荷载最大值为,轨下截面200kN、枕中截面170kN。󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄢󠄩󠄞󠄡󠄩󠄤󠄞󠄡󠄣󠄠󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
8.本轨枕的疲劳强度按《预应力混凝土疲劳试验方法》(TB1878)进行检验，其检验荷载最大值为:轨下截面215kN、枕中截面180kN。󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄢󠄩󠄞󠄡󠄩󠄤󠄞󠄡󠄣󠄠󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
9.除以上技术要求外，本轨枕的制造验收参照《有砟轨道轨枕 混凝土枕》(GB/T 37330)的有关规定.󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄢󠄩󠄞󠄡󠄩󠄤󠄞󠄡󠄣󠄠󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
