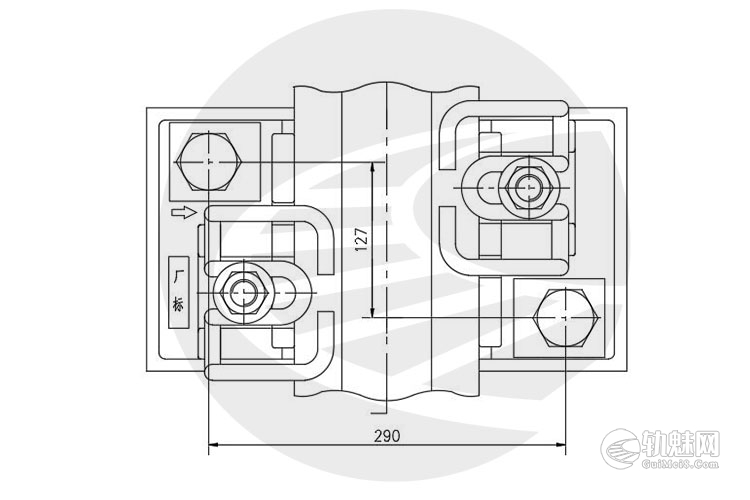

1 扣件组装图
![WJ-2型扣件组装图及设计参数](https://www.guimei8.com/wp-content/uploads/2024/06/WJ-2zz.jpg)
![WJ-2型扣件组装图及设计参数](https://www.guimei8.com/wp-content/uploads/2024/06/WJ-2pm.jpg)
2 扣件零配件数量表
扣件零件数量表(每组扣件用量)
序号 | 图号 | 名称 | 数量 | 材料 | 重量或体积 | 附注 |
1 | 研线9705-3 | T型螺栓 | 2 | Q235-A | 0.684kg | |
2 | 螺母M22 | 2 | Q235-A | 0.224kg | GB41 | |
3 | 平垫圈 | 2 | Q235-A | 0.138kg | TB T1495.4-92 | |
4 | 研线9705-4 | 弹条 | 2 | 60Si2Mn | 1.32kg | |
5 | 研线9705-5a | 橡胶垫板 | 1 | 橡胶 | 234cm³ | |
研线9705-5b | 复合垫板 | 不锈钢 | 0.246kg | |||
橡胶 | 234cm³ | |||||
6 | 研线9705-6 | 铁垫板 | 1 | KTH350-10 | 9.686kg | |
7 | 研线9705-11 | 绝缘缓冲垫板 | 1 | 橡胶 | 391cm³ | |
8 | 研线9705-7 | 锚固螺栓 | 2 | Q235-A | 2.218kg | |
9 | 弹簧垫圈30 | 2 | 60Si2Mn | 0.09kg | GB93 | |
10 | 研线9705-9 | 平垫块 | 2 | KTH350-10 | 0.613kg | |
11 | 研线9705-8 | 绝缘套管 | 2 | 玻璃纤维聚酰胺6或66 | 0.48kg | |
12 | 研线9705-10 | 轨下调高垫板 | 2 | 聚乙烯 | ||
13 | 研线9705-12 | 铁垫板下调高垫板 | 橡塑 |
3 扣件参数
(1)轨下垫层分为复合垫板和轨下垫板两种。采用复合垫板时,每组扣件钢轨纵向阻力约为4KN,此时T型螺栓螺母扭矩M(Nm)与每组扣件阻力F(KN)的关系为M=25.4F:采用轨下垫板,每组扣件钢轨纵向阻力约为7KN.M(Nm)与F(kN)的关系为M=14.6F。
(2)锚固螺栓按长度分为Ⅰ型和Ⅱ型,当铁垫板下调高0~15mm时,应选用Ⅰ型,调高15~30mm时,选用Ⅱ型。
(3)铁垫板按是否设置锯齿型结构分为Ⅰ型和Ⅱ型,Ⅰ型铁垫板螺栓孔周边位置不设置锯齿型结构,Ⅱ型铁垫板螺栓孔周边位置设置锯齿型结构。非轨道板或梯形枕区间:直线地段或R>600m曲线地段采用Ⅰ型铁垫板,R<600m曲线地段采用Ⅱ型铁垫板:轨道板或梯形枕区间:直线地段或R>1500m曲线地段采用Ⅰ型铁垫板,R<1500m曲线地段采用Ⅱ型铁垫板。根据线路具体情况选用。
(4)平垫块按是否设置锯齿型结构分为Ⅰ型和Ⅱ型,Ⅰ型平垫块螺栓孔周边位置不设置锯齿型结构,Ⅱ型平垫块螺栓孔周边位置设置锯齿型结构:Ⅰ型和Ⅱ型平垫块分别与Ⅰ型和Ⅱ型铁垫板配套使用。
(5)绝缘轨距块分6、8、10和12号,正常组装时钢轨外侧安装8号绝缘轨距块,内侧安装10号绝缘轨距块。当安装6号绝缘轨距块遇钢轨接头情况时,应采取特殊技术处理措施。可将弹条靠近钢轨处打磨3mm以内,防止与鱼尾板接触。
(6)调高垫板分轨下调高垫板和铁垫板下调高垫板两种,分别放置于轨下垫板与铁垫板之间和铁垫板与绝缘缓冲垫板之间。轨下调高垫板按厚度分为1、2、5和8mm四种规格:铁垫板下调高垫板按厚度分为5和10mm两种规格。
