1 检测原理

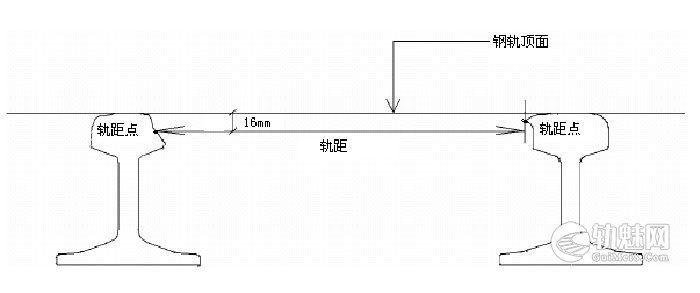

轨距是同一横截面内两钢轨顶面下16mm 点处的间距。
1.1 GJ-4型轨检车
GJ-4型轨检车采用构架式光电轨距测量装置,该装置测量原理如图1所示。轨距测量梁吊挂在四位轴后方转向架的构架上。构架的振动会直接影响轨距测量,为了平衡振动的影响,在四位轴左、右轴箱正上方的构架上分别安装了两个左、右轴头光电传感器,用于感受构架相对于轮轴的运动情况,并在车辆上相应增加了调制解调器和光束二维自控电路,以确保轨距光电传感器发出的光束打在轨距点上。

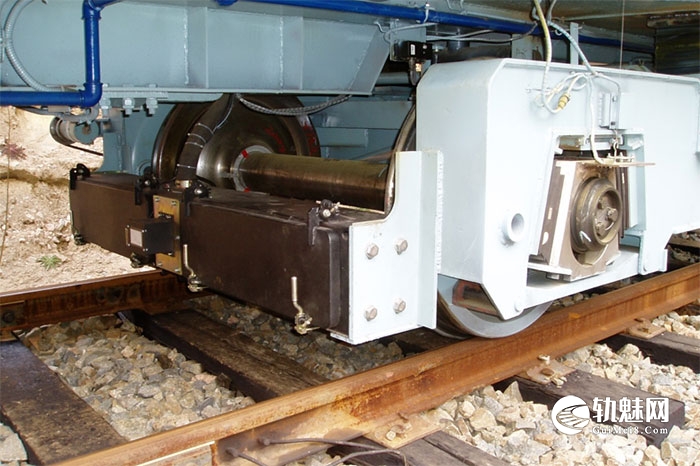

- GJ-4型轨检车激光光电伺服跟踪轨距测量装置
- GJ-4型轨检车轨距检测系统
构架式轨距测量装置由原理和结构完全相同的左右两部分组成,它们各自测量左轨及右轨的轨距变化分量,两个轨距分量之和即可得到轨距值。
1.2 GJ-5型、GJ-6型轨检车

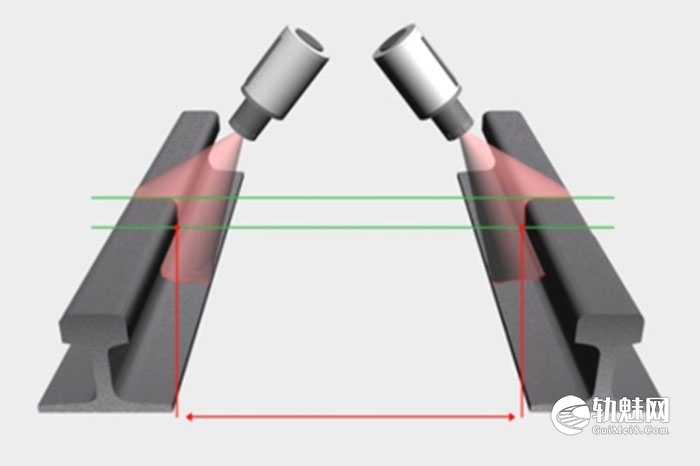

GJ-5型、GJ-6型轨检车所采用的轨距检测系统为激光摄像轨距测量装置。
轨检车上安装了双轨测量系统的4个激光器和10个摄像机。每股钢轨的内外侧各设有一个激光器,每股钢轨内侧各设有4个摄像机,4个摄像机工作时是进行交替拍摄,增加了拍摄频率。钢轨外侧各设有1个摄像机。所有激光器及摄像机都固定安装在吊梁内,吊梁悬挂在轨检车的转向架横梁构架上。

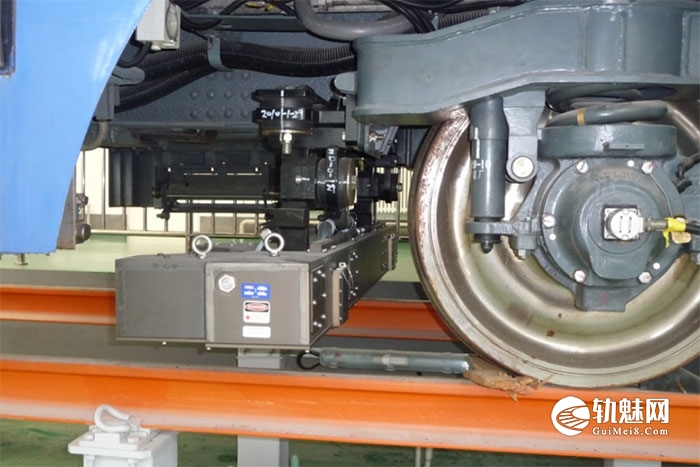

- GJ-5型轨检车检测梁

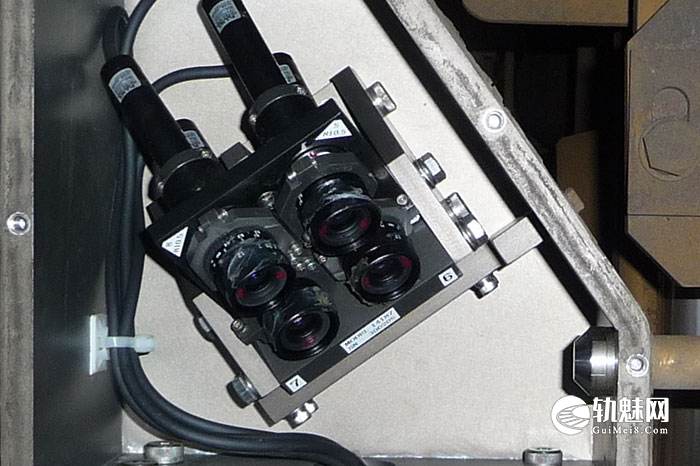

- GJ-5型检测梁相机组

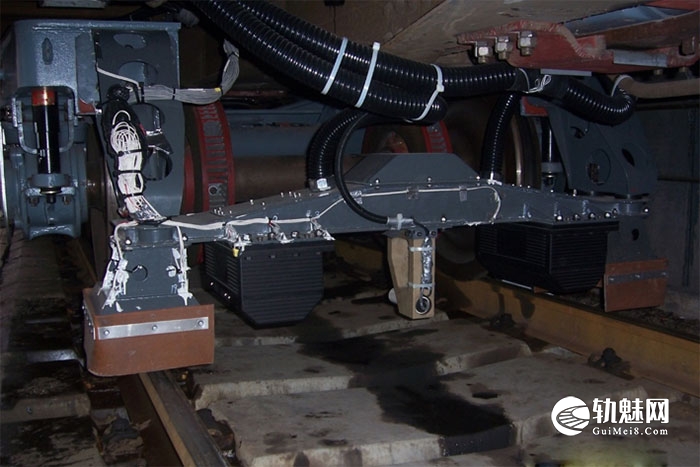

- GJ-6型检测梁

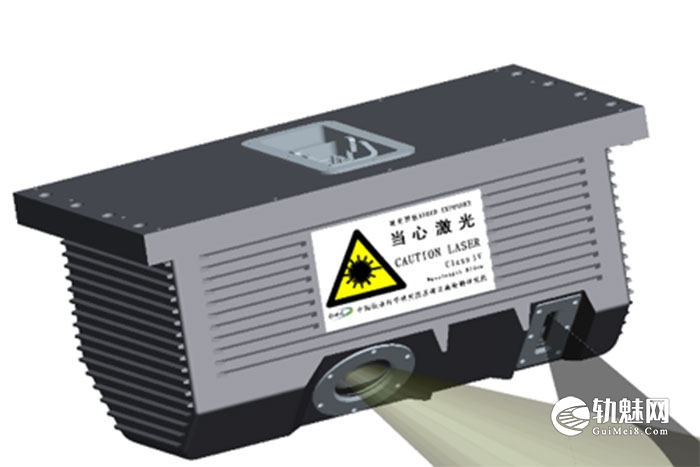

- GJ-6型检测激光器
轨距的检测有时受到侧磨或肥边的影响,有时候在波形图中会出现假轨距,这就要求将波形图纸和现场实际结合起来分析,否则容易得出错误结论。当轨检车检测到固定型辙叉的有害空间时,会打出一个假轨距和一个假轨向,可动心轨道岔不存在这个问题。
现场钢轨如果有肥边或侧磨,容易造成现场测量值与轨检车轨距值的偏差。
2 病害的危害及成因分析
轨距偏差过大会导致车轮掉道或卡轨。即使轨距还未扩大到会使车轮掉道的程度,应避免车轮锥形踏面的大坡度段(1∶10)进入轨顶内侧圆弧以内,这是因为斜度较大的车轮踏面会使轨道遭受额外增加的水平推力。短距离内轨距变化剧烈,表明存在严重的方向不平顺,影响行车安全。
(1)轨距不平顺分为大轨距和小轨距两种,轨距扩大的主要原因如下:
①轨枕连续失效,道钉磨耗、浮起、离缝,混凝土扣件失效,扣板爬上轨底,用错轨距挡板等均会造成轨距扩大。
②钢轨硬弯,接头错口或焊接钢轨时轨头位置没有对正,严重时一端轨距过大,一端轨距过小。
③线路一侧有暗坑,没有及时整治,列车长期通过时加大钢轨横向压力,造成轨距扩大。
④曲线半径小,轨道加强设备不足,特别是在超高设置不当、正矢不良时钢轨受到列车车轮冲击横向压力时,轨距也容易扩大。另外,铺设木枕的小半径曲线的轨距也容易扩大。
(2)轨距缩小的主要原因如下:
①轨顶磨耗、压溃等易产生小轨距。
②曲线外轨侧磨严重。在现场通过改道作业使钢轨轨头以下16mm 处的轨距等于1435mm。但由于车辆的振动,光电头的光点可能会落在轨头16mm 以下处,而这里的轨距较标准轨距要小很多(视钢轨侧磨情况而定)。
