钢轨线纹因其形似裂缝特征而与裂纹相混淆，今天我们就一起来看一下线纹与生产中产生的裂纹差异。󠄐󠄹󠅀󠄪󠄣󠄞󠄢󠄡󠄞󠄡󠄦󠄦󠄞󠄡󠄢󠄥󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
01 形貌
线纹：沿长度方向出现金属的重叠碾压造成的缺陷，在钢轨表面上一般呈直线形，通长或断续出现，深浅不一，正常情况下不易发现，修磨后可见明显的“发丝状”缝隙。
-

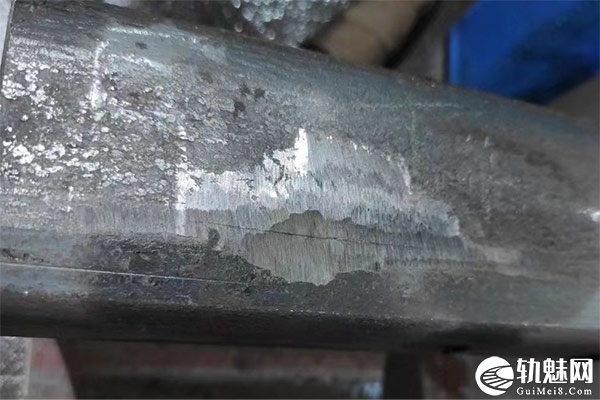

- 图1-1 轨头线纹
-

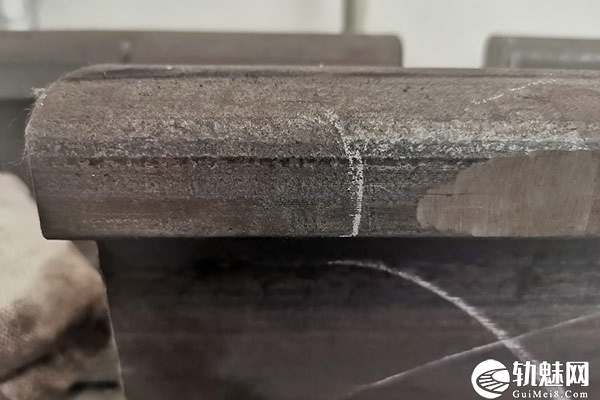

- 图1-2 轨头线纹

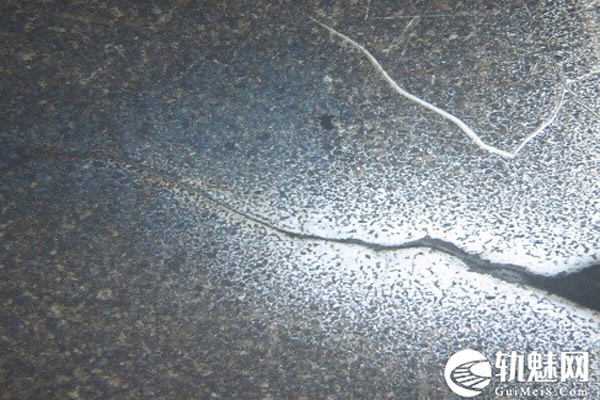

图2 折叠线纹金相放大图
裂纹：指钢轨表面或内部的部分金属发生分离，表面成串出现的弧形、人字形等近似横向裂缝或较大的裂口，其裂开程度一般较大、较深、不光滑，裂口内很少有氧化铁皮，在矫直等冷加工状态下产生的裂纹断口呈银亮色，且断口有裂纹源、扩展区、瞬断区的明显特征。
-

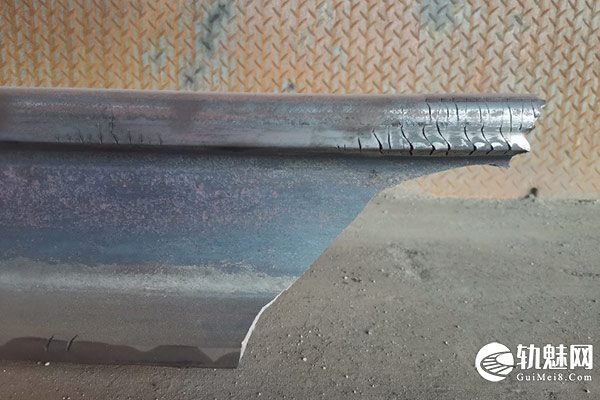

- 图3-1 矫裂
-

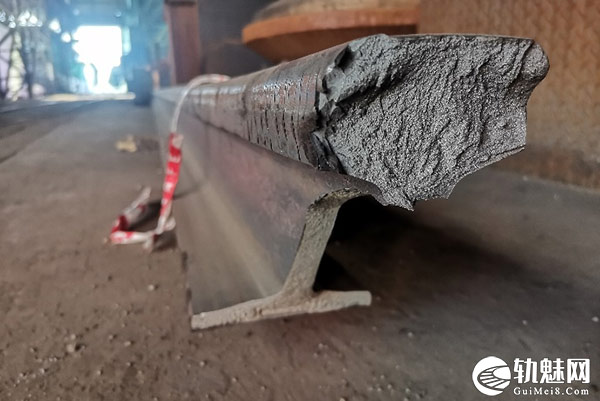

- 图3-2 矫裂
-

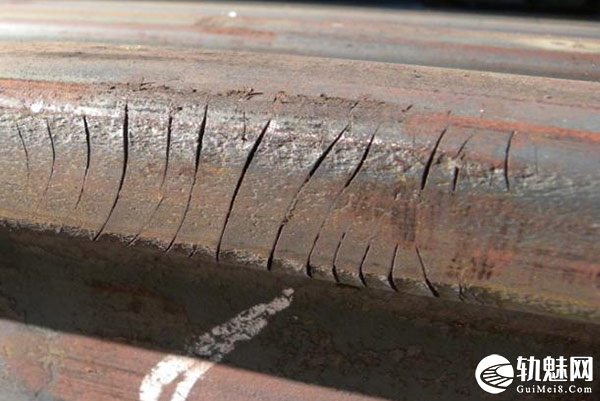

- 图4-1 轨头轧裂
-

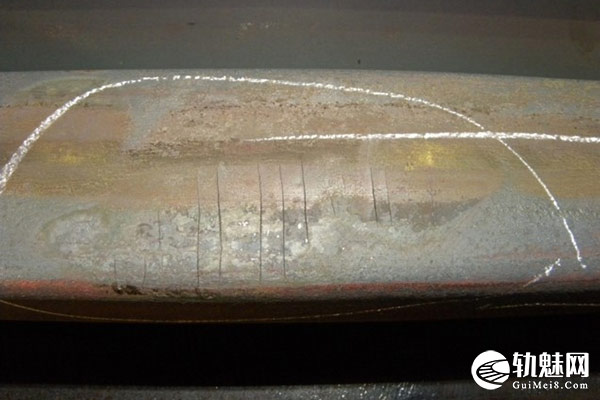

- 图4-2 轨头轧裂
02 检验方法
1．目测，必要时可采用砂轮打磨查看，如有断口，形貌用金相显微镜进行观测。
2．使用涡流探伤等自动化设备检测。󠄐󠄹󠅀󠄪󠄣󠄞󠄢󠄡󠄞󠄡󠄦󠄦󠄞󠄡󠄢󠄥󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
03 判定依据
1．轧裂、矫裂：依据标准《钢轨 第1部分：43kg/m~75kg/m钢轨》（TB/T 2344.1-2020）之7.9.1判定，钢轨表面不应有裂纹。
2．线纹：依据标准《钢轨 第1部分：43kg/m~75kg/m钢轨》（TB/T 2344.1-2020）之7.9.3判定：󠄐󠄹󠅀󠄪󠄣󠄞󠄢󠄡󠄞󠄡󠄦󠄦󠄞󠄡󠄢󠄥󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
“1.大于或等于200 km/h速度等级钢轨在热状态下形成的钢轨磨痕、热刮伤、纵向线纹、折叠、氧化铁皮压入、轧痕等的最大允许深度：󠄐󠄹󠅀󠄪󠄣󠄞󠄢󠄡󠄞󠄡󠄦󠄦󠄞󠄡󠄢󠄥󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
a）钢轨走行面：0.35 mm；b）钢轨其他部位0.5 mm。󠄐󠄹󠅀󠄪󠄣󠄞󠄢󠄡󠄞󠄡󠄦󠄦󠄞󠄡󠄢󠄥󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
2.小于200 km/h速度等级钢轨在热状态下形成的钢轨磨痕、热刮伤、纵向线纹、折叠、氧化铁皮压入、轧痕等的最大允许深度：󠄐󠄹󠅀󠄪󠄣󠄞󠄢󠄡󠄞󠄡󠄦󠄦󠄞󠄡󠄢󠄥󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
a）钢轨走行面：0.5 mm；b）钢轨其他部位0.6 mm。”󠄐󠄹󠅀󠄪󠄣󠄞󠄢󠄡󠄞󠄡󠄦󠄦󠄞󠄡󠄢󠄥󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
04 产生原因
1．线纹：
（1）因孔型设计有缺陷、轧机调整不当或轧辊磨损严重，导卫安装不当或导卫系统缺陷，轧件被划伤，在后续轧制道次中，划伤处反复轧制碾压成折叠；󠄐󠄹󠅀󠄪󠄣󠄞󠄢󠄡󠄞󠄡󠄦󠄦󠄞󠄡󠄢󠄥󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
（2）钢坯表面自带缺陷，经过轧制不断碾压闭合形成折叠。󠄐󠄹󠅀󠄪󠄣󠄞󠄢󠄡󠄞󠄡󠄦󠄦󠄞󠄡󠄢󠄥󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
2．轧裂：
在轧制过程中，轧件不能顺利进入轧辊或轧件在轧辊内打滑，局部被轧机冷却水冷却时间过长导致轧制出现裂口，或由于冷却水直接浇在轧件上，导致轧件温度明显降低，塑性变差，轧制时该处受拉伸变形造成轧裂。󠄐󠄹󠅀󠄪󠄣󠄞󠄢󠄡󠄞󠄡󠄦󠄦󠄞󠄡󠄢󠄥󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
3．矫裂：
（1）平立复合矫直机或四面压力矫直机调整操作不当，造成钢轨矫（压）裂；󠄐󠄹󠅀󠄪󠄣󠄞󠄢󠄡󠄞󠄡󠄦󠄦󠄞󠄡󠄢󠄥󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
（2）矫直前钢轨弯曲或扭曲严重，在矫直过程中被矫（压）裂；󠄐󠄹󠅀󠄪󠄣󠄞󠄢󠄡󠄞󠄡󠄦󠄦󠄞󠄡󠄢󠄥󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
（3）钢轨内部存在较大的非金属夹杂物、表面存在裂纹缺陷导致矫直过程中被矫（压）裂，也可能由于钢轨在矫直或输送过程中与转动工件，如输送辊、导向辊等，发生相对滑动，表面擦伤产生马氏体等，降低钢轨韧性。󠄐󠄹󠅀󠄪󠄣󠄞󠄢󠄡󠄞󠄡󠄦󠄦󠄞󠄡󠄢󠄥󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
05 处理方法
1．对于轻微的线纹缺陷可以通过修磨处理，超过标准要求的应切除判废。
2．有裂纹的钢轨应判废或将裂纹部分切除。󠄐󠄹󠅀󠄪󠄣󠄞󠄢󠄡󠄞󠄡󠄦󠄦󠄞󠄡󠄢󠄥󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
