堵流绝缘a、b与菱形岔心绝缘1、2、3、4(死区段)，《维规》不大于2.5米。󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄤󠄦󠄞󠄡󠄧󠄦󠄞󠄤󠄠󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
对旧结构道岔，道岔内的死区段不大于 5 m。󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄤󠄦󠄞󠄡󠄧󠄦󠄞󠄤󠄠󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
结论:延伸段内，如有辙叉心就是错误的，会导致死区段被拉长造成安全隐患。󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄤󠄦󠄞󠄡󠄧󠄦󠄞󠄤󠄠󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
-

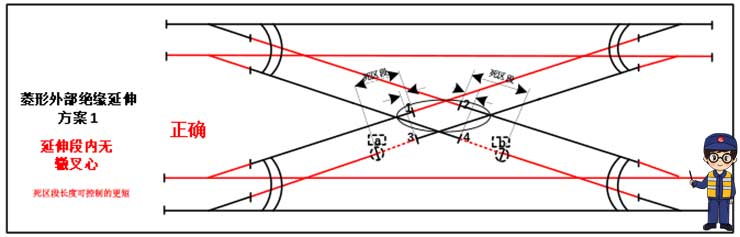

- 菱形外部绝缘延申方案1
-

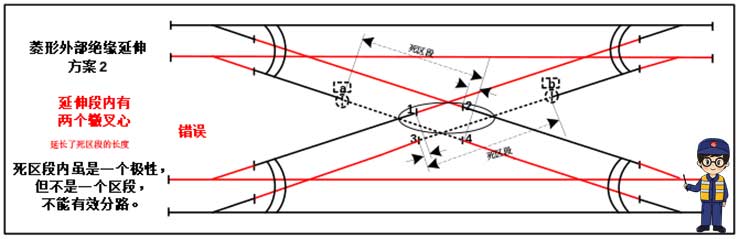

- 菱形外部绝缘延申方案2
-
- 菱形外部绝缘延申方案3
-
- 菱形外部绝缘延申方案4
文章来源：
作者信息：甄静云
风险：本站内容仅作技术交流参考，不构成决策依据，所涉标准可能已失效，请谨慎采用。
声明：本站内容由用户上传或投稿，其版权及合规性由用户自行承担。若存在侵权或违规内容，请通过左侧「举报」通道提交举证，我们将在24小时内核实并下架。
赞助：本站部分内容涉及收费，费用用于网站维护及持续发展，非内容定价依据。用户付费行为视为对本站技术服务的自愿支持，不承诺内容永久可用性或技术支持。
授权：除非另有说明，否则本站内容依据CC BY-NC-SA 4.0许可证进行授权。非商业用途需保留来源标识，商业用途需申请书面授权。
方案一才是错的吧
都对你吧
