轨底横向划痕缺陷概览

轨底横向划痕是在钢轨轨底垂直于长度方向的长短不一、深浅不等的划痕缺陷。轨底呈拉应力状态的钢轨在火车的动态荷载作用下，其表面横向划痕位置处易产生横向断裂的风险，而危及行车安全。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄡󠄩󠄡󠄞󠄡󠄦󠄧󠄞󠄧󠄩󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

那么，让我们来共同了解一下轨底横向划痕缺陷的特征、产生原因及消除方法吧。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄡󠄩󠄡󠄞󠄡󠄦󠄧󠄞󠄧󠄩󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

1 轨底横向划痕的分类

（1）热划痕

热划痕无明显的金属光泽，由于金属在热状态下存在塑性变形，一般会在划痕两边及端部形成金属堆积产生的“金属瘤”，主要是钢轨处于热状态下因横移、预弯等与横移小车或链条发生相对滑动造成。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄡󠄩󠄡󠄞󠄡󠄦󠄧󠄞󠄧󠄩󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

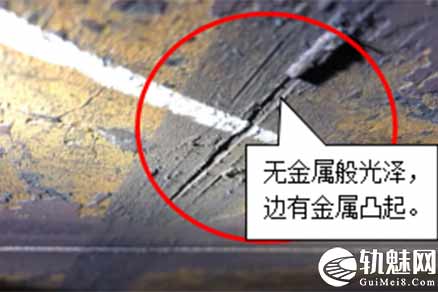

图1 轨底横向热划痕

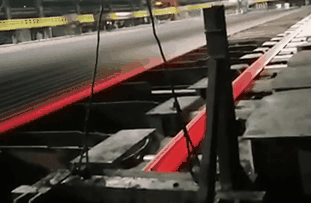

图2  轨底边缘横向热划伤产生示意图

（2）冷划痕

冷划痕是钢轨轨底有明显的金属光泽的横向划痕，且较为常见。其产生主要是横移设备与钢轨轨底发生接触并产生了相对滑动造成。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄡󠄩󠄡󠄞󠄡󠄦󠄧󠄞󠄧󠄩󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

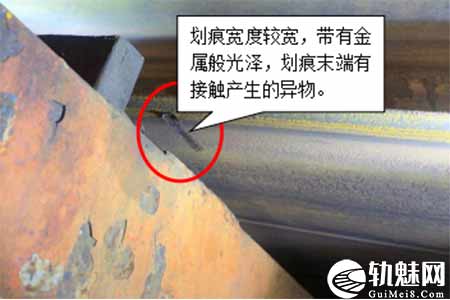

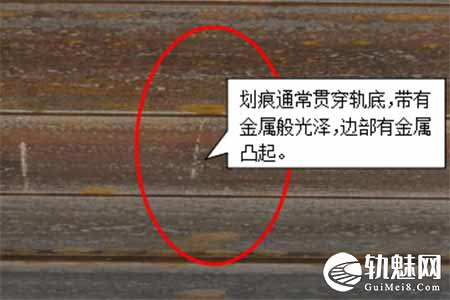

图3 轨底横向冷划痕

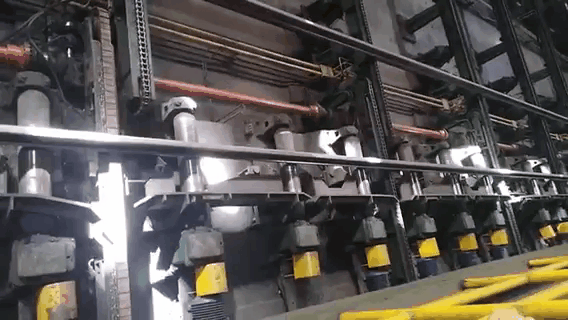

图4  链条导致的轨底划伤

（3）切割划痕

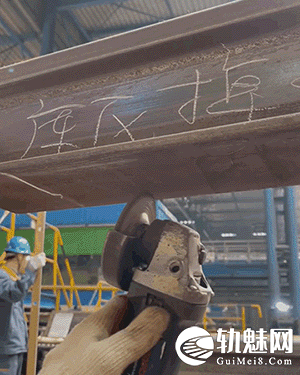

切割划痕是钢轨在线路施工作业过程中，因对轨底有切割作业，导致切割机在钢轨轨底表面产生横向切割伤损，一般深度较深，在锯切痕边缘遗留有锯切粉末等。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄡󠄩󠄡󠄞󠄡󠄦󠄧󠄞󠄧󠄩󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

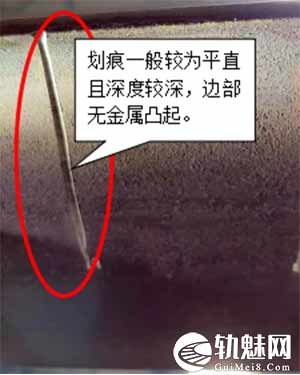

图5 切割划痕

2 轨底横向划痕的检测与判定

一般通过目测确认轨底是否存在划痕，采用深度尺测量深度的方式来进行鉴别。将深度指示表基座与划痕方向垂直，根据《钢轨 第1部分：43kg/m~75kg/m钢轨》（TB/T 2344.1-2020）标准中7.9.4条款也规定，钢轨轨底下表面不应有横向划痕。需要区分的是亮印不属于划痕，一般按照测量出的最大深度数值≤0.03mm时定性为亮印。

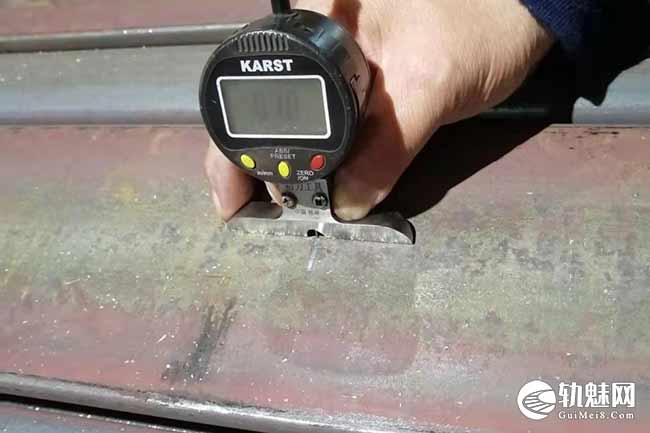

图6 轨底横向划痕的测量

3 轨底横向划痕的处理

轨底横向划痕可通过修磨去除，应沿钢轨纵向进行修磨，修磨面轮廓应圆滑，并保证修磨后钢轨显微组织不受影响，钢轨外形尺寸和修磨深度应满足标准要求。

4 小结
