铁路自密实混凝土L型仪试验方法

1 仪器设备

仪器设备包括:

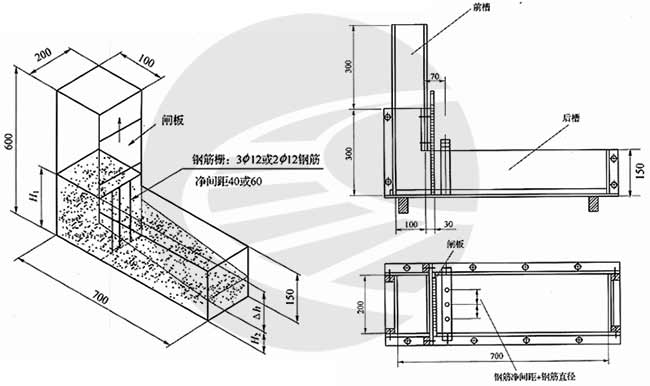

a)L型仪:用硬质不吸水材料制成,前槽(竖)和后(水平)两部分组成，具体外形尺见图1。前槽与后槽之间有一活动门隔开。活动门前设有一垂直钢筋栅,钢筋栅由3根长为150mm的12mm光圆钢筋组成，钢筋净间距为40mm;󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄢󠄡󠄦󠄞󠄧󠄡󠄞󠄡󠄢󠄢󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

L型仪

b)辅助工具:铲子和抹刀等,

2 实验室环境

实验室温度为20℃±2℃相对湿度不低于50%。

3 试验步骤

试验步骤如下:

a）将L型仪水平放在坚实平整的地面上,保证活动门可以自由地开关;󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄢󠄡󠄦󠄞󠄧󠄡󠄞󠄡󠄢󠄢󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

b）用湿布湿润L型仪内表面,并清除多余明水:󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄢󠄡󠄦󠄞󠄧󠄡󠄞󠄡󠄢󠄢󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

c）将搅拌好的混凝土装入L型仪前槽,使得混凝土面与前槽上口平齐;󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄢󠄡󠄦󠄞󠄧󠄡󠄞󠄡󠄢󠄢󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

d）待混凝土静置1min后,迅速提起L型仪活动门,使混凝流进后槽水平部分，见图1；󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄢󠄡󠄦󠄞󠄧󠄡󠄞󠄡󠄢󠄢󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

e）当混凝土停止流动后,测量并记录“H₁“、“H₂”,计算H₂/H₁值,精确至0.01;

f）以上试验应在5min内完成。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄢󠄡󠄦󠄞󠄧󠄡󠄞󠄡󠄢󠄢󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

4 试验结果计算

L型仪充填比按下式计算:

$$PR=\frac{H_2}{H_1}$$󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄢󠄡󠄦󠄞󠄧󠄡󠄞󠄡󠄢󠄢󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

式中;

PR一一L型仪充填比,无量纲;

H_1一一混凝土停止流动后,L型仪前槽混凝土拌和物的高度,单位为毫米(mm);

H₂一一混凝土停止流动后,L型仪后槽混凝土和物的高度，单位为毫米(mm)。

文章来源：

Q/CR 596-2017《高速铁路CRTSⅢ型板式无砟轨道自密实混凝土》󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄢󠄡󠄦󠄞󠄧󠄡󠄞󠄡󠄢󠄢󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
