1 总布置图
2 参数
| 道岔全长L=64200 |
道岔前长|a=32843 |
道岔后长b=31357 |
辙叉角度：3.10.47.4 |
| 尖轨长度：21414 |
尖轨轨型：50AT钢轨 |
图号：专线（01）4275-II-6、7 |
L=15300 |
| 基本轨长度：24592 |
基本轨轨型：50Kg/m钢轨 |
图号：专线（01）4275-II-4、5 |
R=1120000 |
| 辙叉长度：8991 |
叉前长；3220（ 179） |
叉后长：5771（321） |
岔枕图号:专线(01)3425 |
| 护轨长度：
L直=8110 （14孔）、L曲=8110 （14孔） |
护轨轨型及护轨形式：43Kg./m钢轨分开式可调护轨
|
|
|
3 逐枕框架尺寸
50kg/m钢轨18号单开道岔逐枕框架尺寸 专线（01）4275 CZ260

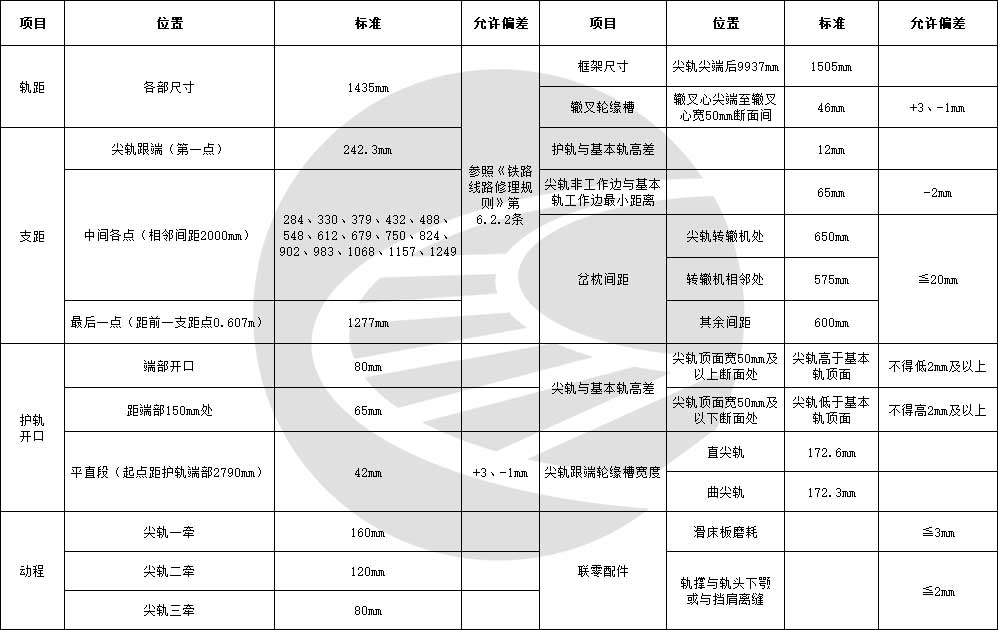

4 各部尺寸
| 项目 |
位置 |
标准 |
允许偏差 |
| 轨距 |
各部尺寸 |
1435mm |
参照《铁路线路修理规则》第6.2.2条 |
| 支距 |
尖轨跟端（第一点） |
242.3mm |
| 中间各点（相邻间距2000mm） |
284、330、379、432、488、548、612、679、750、824、902、983、1068、1157、1249 |
| 最后一点（距前一支距点0.607m） |
1277mm |
| 护轨 开口 |
端部开口 |
80mm |
|
| 距端部150mm处 |
65mm |
|
| 平直段（起点距护轨端部2790mm） |
42mm |
+3、-1mm |
| 动程 |
尖轨一牵 |
160mm |
|
| 尖轨二牵 |
120mm |
|
| 尖轨三牵 |
80mm |
|
| 框架尺寸 |
尖轨尖端后9937mm |
1505mm |
|
| 辙叉轮缘槽 |
辙叉心尖端至辙叉心宽50mm断面间 |
46mm |
+3、-1mm |
| 护轨与基本轨高差 |
|
12mm |
|
| 尖轨非工作边与基本轨工作边最小距离 |
|
65mm |
-2mm |
| 岔枕间距 |
尖轨转辙机处 |
650mm |
≦20mm |
| 转辙机相邻处 |
575mm |
| 其余间距 |
600mm |
| 尖轨与基本轨高差 |
尖轨顶面宽50mm及以上断面处 |
尖轨高于基本轨顶面 |
不得低2mm及以上 |
| 尖轨顶面宽50mm及以下断面处 |
尖轨低于基本轨顶面 |
不得高2mm及以上 |
| 尖轨跟端轮缘槽宽度 |
直尖轨 |
172.6mm |
|
| 曲尖轨 |
172.3mm |
|
| 联零配件 |
滑床板磨耗 |
|
≦3mm |
| 轨撑与轨头下颚或与挡肩离缝 |
|
≦2mm |
5 护轨资料
| 护轨 |
长度 |
枕号 |
轮缘槽宽度 |
| 直8110
曲8110 |
开口段 |
150 |
喇叭口 |
80 |
| 缓冲口 |
65 |
| 缓冲段 |
2640 |
91 |
62 |
| 92 |
|
| 93 |
|
| 94 |
|
| 95 |
|
| 平直段 |
2530 |
96-99 |
42 |
| 缓冲段 |
2640 |
100 |
|
| 101 |
|
| 102 |
|
| 103 |
|
| 104 |
62 |
| 开口段 |
150 |
缓冲口 |
65 |
| 喇叭口 |
80 |
6 专线（01）4275型号道岔日常检查位置表
| 尺序 |
检查位置 |
轨距标准（mm） |
对应岔枕编号 |
说明 |
| 1 |
尖端前顺坡终点 |
1435 |
第1号 |
|
| 2 |
尖轨尖端 |
1435 |
第6号 |
基本轨刨切部分外测量 |
| 3 |
尖轨中前部直股 |
1435 |
第13和14号间 |
尖轨第二牵引点（距离尖轨尖端4640mm），开通直股时测量 |
| 4 |
尖轨中部直股 |
1435 |
第22号 |
尖轨第三牵引点（距离尖轨尖端9440mm）后，开通直股时在基本轨刨切部分外测量 |
| 5 |
尖轨中后部直股 |
1435 |
第31号 |
开通直股时测量 |
| 6 |
尖轨跟端直股 |
1435 |
第41号 |
|
| 7 |
直股前部 |
1435 |
第48号 |
|
| 8 |
直股中前部 |
1435 |
第56号 |
|
| 9 |
直股中部 |
1435 |
第63号 |
|
| 10 |
直股中后部 |
1435 |
第71号 |
|
| 11 |
直股后部 |
1435 |
第78号 |
|
| 12 |
辙叉直股前部 |
1435 |
第86号 |
|
| 13 |
辙叉直股中部 |
1435 |
第99号 |
同时检查查照间隔、护背距离 |
| 14 |
辙叉直股后部 |
1435 |
第107号 |
|
| 15 |
辙叉曲股后部 |
1435 |
第107号 |
|
| 16 |
辙叉曲股中部 |
1435 |
第99号 |
同时检查查照间隔、护背距离 |
| 17 |
辙叉曲股前部 |
1435 |
第86号 |
|
| 18 |
导曲线后部 |
1435 |
第78号 |
|
| 19 |
导曲线中后部 |
1435 |
第71号 |
|
| 20 |
导曲线中部 |
1435 |
第63号 |
|
| 21 |
导曲线中前部 |
1435 |
第56号 |
|
| 22 |
导曲线前部 |
1435 |
第48号 |
|
| 23 |
尖轨跟端曲股 |
1435 |
第41号 |
|
| 24 |
尖轨中后部曲股 |
1435 |
第31号 |
开通曲股时测量 |
| 25 |
尖轨中部曲股 |
1435 |
第22号 |
尖轨第三牵引点（距离尖轨尖端9440mm）后，开通曲股时在基本轨刨切部分外测量 |
| 26 |
尖轨中前部曲股 |
1435 |
第13和14号间 |
尖轨第二牵引点（距离尖轨尖端4640mm），开通曲股时测量 |
