1总布置图

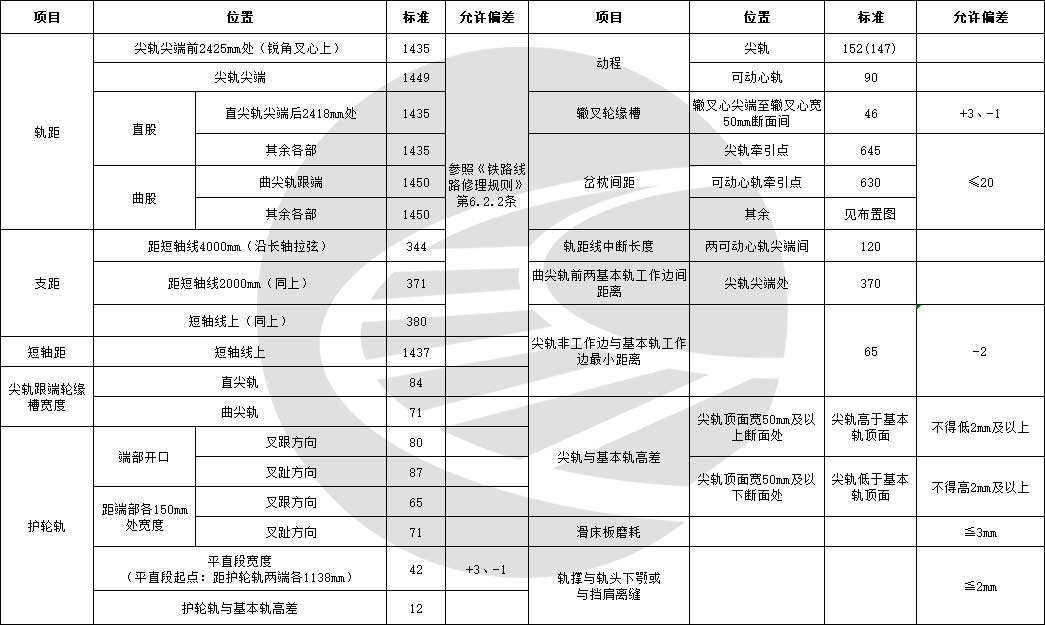

2 各部尺寸
| 项目 | 位置 | 标准 | 允许偏差 | |
| 轨距 | 尖轨尖端前2425mm处（锐角叉心上） | 1435 | 参照《铁路线路修理规则》第6.2.2条 | |
| 尖轨尖端 | 1449 | |||
| 直股 | 直尖轨尖端后2418mm处 | 1435 | ||
| 其余各部 | 1435 | |||
| 曲股 | 曲尖轨跟端 | 1450 | ||
| 其余各部 | 1450 | |||
| 支距 | 距短轴线4000mm（沿长轴拉弦） | 344 | ||
| 距短轴线2000mm（同上） | 371 | |||
| 短轴线上（同上） | 380 | |||
| 短轴距 | 短轴线上 | 1437 | ||
| 尖轨跟端轮缘槽宽度 | 直尖轨 | 84 | ||
| 曲尖轨 | 71 | |||
| 护轮轨 | 端部开口 | 叉跟方向 | 80 | |
| 叉趾方向 | 87 | |||
| 距端部各150mm处宽度 | 叉跟方向 | 65 | ||
| 叉趾方向 | 71 | |||
| 平直段宽度（平直段起点：距护轮轨两端各1138mm） | 42 | +3、-1 | ||
| 护轮轨与基本轨高差 | 12 | |||
| 动程 | 尖轨 | 152(147) | ||
| 可动心轨 | 90 | |||
| 辙叉轮缘槽 | 辙叉心尖端至辙叉心宽50mm断面间 | 46 | +3、-1 | |
| 岔枕间距 | 尖轨牵引点 | 645 | ≤20 | |
| 可动心轨牵引点 | 630 | |||
| 其余 | 见布置图 | |||
| 轨距线中断长度 | 两可动心轨尖端间 | 120 | ||
| 曲尖轨前两基本轨工作边间距离 | 尖轨尖端处 | 370 | ||
| 尖轨非工作边与基本轨工作边最小距离 | 65 | -2 | ||
| 尖轨与基本轨高差 | 尖轨顶面宽50mm及以上断面处 | 尖轨高于基本轨顶面 | 不得低2mm及以上 | |
| 尖轨顶面宽50mm及以下断面处 | 尖轨低于基本轨顶面 | 不得高2mm及以上 | ||
| 滑床板磨耗 | ≦3mm | |||
| 轨撑与轨头下颚或与挡肩离缝 | ≦2mm | |||
注意：内容涉及标准可能存在废止的情况，请实际操作中勿采用，本文仅提供知识参考思路！若有错误，请留言指正，也希望这些知识点可以帮到你！
