1 目的
对ZD6-E/J型电动道岔按作业程序及标准进行日常养护作业，确保道岔动作正常，各项性能良好，符合技术标准要求。
2 适用范围
ZD6-E/J型转辙机牵引电动道岔日常养护作业
3 作业条件
1.工区负责人发放派工单；
2.携带工具、仪表、材料齐全；
3.作业人员按规定着装，证件携带齐全；
4.室内外设好防护，电台试验良好；
5.道岔清扫注油时将油脂遗洒、涂抹在轨面上。
4 安全风险
1.上道前不进行通信工具试验 ；
2.不落实安全作业制度；
3.检修作业中违反“三不动，三不离”；
4.作业完毕后将工具、材料遗落在线路上；
5.道岔清扫注油时易将油脂遗洒、涂抹在轨面上。
5 防控措施
1.作业中注意人身安全防护，加强室内外联系；
2.手、脚不能置于尖轨、基本轨之间，道岔清扫时使用安全木楔，转动道岔前确认人员及工具位置；
3.检修作业中必须做到“三不动，三不离”；
4.作业完毕后，检查各部螺丝紧固，设备加锁良好，工具材料清点齐全；
5.道岔清扫注油时严禁将油脂遗洒、涂抹在轨面上，如发现遗撒及时用棉纱擦拭干净。
6 作业工具
工具：万用表、试验锤、手锤、套筒、扳手、螺丝刀、尖嘴钳、斜口钳、克丝钳、长嘴钳、管钳、卷尺、钢丝刷、刮刀、道岔专用钥匙、开箱钥匙、安全木楔、手摇把、夜间作业需携带照明灯等。
材料：油刷、油壶、机油、棉纱、白布、麂皮、开口销、1.6mm铁线等。
7 养护作业
7.1 调看曲线、数据分析
日常养护作业前，对被养护道岔通过调看微机监测道岔动作电流曲线(动作电流≤2A，转换时间≤9S)、交直流电压数据及缺口监测信息进行分析，预测预判，针对可能存在的问题，提出日常养护要求。（见图1）
图1
⚠监测曲线、缺口报警信息认真调看记录！
7.2 点前会
明确日常养护作业负责人、室内外防护员、作业人员、作业时间、地点、内容、日常养护要求和安全注意事项；按照分工由工区当日负责人填写下发派工单；道岔清扫注油时严禁将油脂遗洒、涂抹在轨腰及轨面上，如发现遗撒及时用棉纱擦拭干净。
⚠作业人员清楚、标准明确！
7.3 工具、材料准备清点
按照作业项目准备手锤、扳手、克丝钳、尖嘴钳、长嘴钳、套筒扳手、螺丝刀、刮刀、直钢尺（钢卷尺）、道岔钥匙、开箱钥匙、安全木楔、万用表，机油、棉纱、1.6mm防松铁丝、各种规格开口销等工具、仪表、材料。
⚠携带仪表、油桶、安全木楔！
7.4 联络防护
1.驻站联络员登记运统-46，按规定佩戴臂章，三证齐全，携带《电务安全防护记录本》，填写防护记录，早进晚离、提前上岗，并与室外专职防护员提前进行通信试验。
2.室外专职防护员持证上岗，佩戴臂章，携带齐全防护用具，与室内防护员、作业人员保持通信顺畅。
3.未取得驻站联络员同意，不得上道作业。
4.室内、外防护员不得擅离岗位，确因工作需要离开时，应告知作业人员，禁止在此期间上道作业。
⚠未设专职防护员，严禁上道作业！
7.5 一看（七项基本内容）
1.检查转辙机、箱盒外部无破损，防护罩、蛇管、防吸挂装置、加锁装置良好。
2.检查设备标牌标志齐全、清晰、正确。（ZD6-E型见图2，ZD6-J型见图3）
-
- 图2
-
- 图3
3.检查各部螺栓紧固、涂油，防松扎线、开口销齐全。（ZD6-E型见图4，ZD6-J型见图5）
-
- 图4
-
- 图5
-
- 图9
-
- 图7
4.检查基础硬面化整洁，转辙机、各杆件、滑床板周边无杂物。
5.检查基本轨、尖轨无影响道岔动作的肥边。（ZD6-E型见图6，ZD6-J型见图7）
6。转换设备的各种传动拉杆、表示连接杆及导管等的螺纹部分的内、外调整余量应不少于10mm，密贴调整杆的空动距离应在5mm以上。（见图8）
图8
7．检查道岔安装方正:密贴调整杆、表示杆、尖端杆、第一连接杆与直股基本轨相垂直，各杆的两端间与直股基本轨垂直线的偏差均不大于20mm；转辙机机壳纵侧面的两端与直股基本轨垂直距离的偏差不大于10mm；各种道岔拉杆，其水平方向的两端高低偏差不大于5mm（以两基本轨面为基准）。
7.6 二测 （六项基本内容）
1.检查道岔解锁、转换和锁闭过程动作顺畅，杆件转换无别劲卡阻。
2.检查基本轨锁定良好，道岔密贴。
3.道床捣固良好，滑床板与尖轨底部密贴良好无空掉、翘头。（见图9）
-
- 图9
-
- 图10
4.检查杆件的销孔旷量不超标：表示杆的销孔旷量应不大于0.5mm；其余部位的销孔旷量应不大于1mm。（见图10）
5.尖轨爬行不大于20MM（两根尖轨尖端的垂直距离间距）,尖轨顶铁与轨腰的间隙均应不大于1MM。（见图11.12）
-
- 图11
-
- 图12

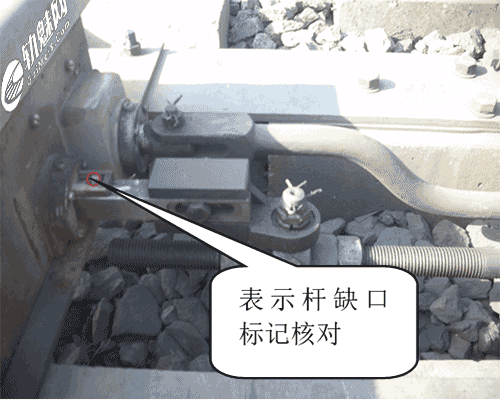

6.道岔缺口检查（检查核对缺口标记位置）。（见图13）
-
- 图13
-
- 图14
⚠扳动道岔前，确认作业人员手脚离开！
7.7 三扫（清扫、注油）
1.对道岔各杆件、活动部位、滑床板、硬面化进行清扫。

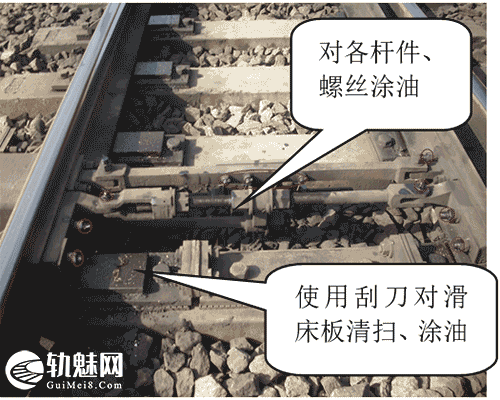

2.对滑床板、杆件、螺丝等部位进行注油。（见图14）
⚠1.道岔清扫时使用安全木楔，长把刷子注油！
⚠2.道岔扳动前必须确认！
⚠3. 道岔清扫注油时严禁将油脂遗洒、涂抹在轨面上，如发现遗撒及时用棉纱擦拭干净！
7.8 四验（复查、销记）
1.道岔扳动试验，确认动作正常、表示正确。
2.设备加锁，防吸挂装置作用良好。
3.清点工具、仪表、材料，道岔周围无杂物，做到工完料清。
4.作业负责人通知驻站联络员销记。
⚠ 作业人员同出同归，严禁擅自独行！
8 作业总结
1.工长（或副工长）对本次作业进行点评。
2.发现一时不能克服的设备缺点记录在派工单-工作完成栏，作业人《工作手册》上，并向工长汇报。
3.复查工具、仪表齐全，并放置于规定位置。
4.联系工务整治结合部问题并下发工电配合通知单。
