道岔动作曲线“小尾巴”形成原理

一、道岔正常“小尾巴”曲线

道岔正常转换时通过室内1DQJ、1DQJF、2DQJ的接点接通室外启动电路。当道岔转换到位后,自动开闭器接点切断道岔启动电路,DBQ不再有平衡的三相电流通过,使BHJ落下,断开1DQJ自闭电路。在1DQJ缓放的过程中,启动电路中仍有两相小电流存在–这是由于道岔转换到位后,380V三相交流电源通过室内的1DQJ、1DQJF前接点和室外自动开闭器接点构通回路,产生两相小电流。两相小电流的时间长短取决于1DQJ的缓放时间,电流的数值取决于表示回路中阻抗的大小,一般为0.4~0.6A。“小尾巴”形成的电流回路如图1所示。

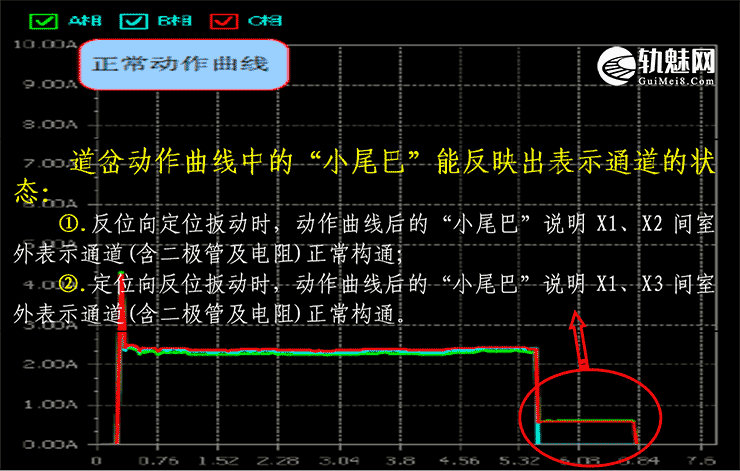

因此,道岔动作曲线中的“小尾巴”能反映出表示通道的状态:

①.反位向定位扳动时,动作曲线后的“小尾巴”说明X1、X2间室外表示通道(含二极管及电阻)正常构通;

②.定位向反位扳动时,动作曲线后的“小尾巴”说明X1、X3间室外表示通道(含二极管及电阻)正常构通。

每次扳动时道岔“小尾巴”的数值应保持稳定,“小尾巴”电流值发生变化通常说明室外二极管及电阻的阻抗发生了变化。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄢󠄡󠄦󠄞󠄢󠄢󠄧󠄞󠄦󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

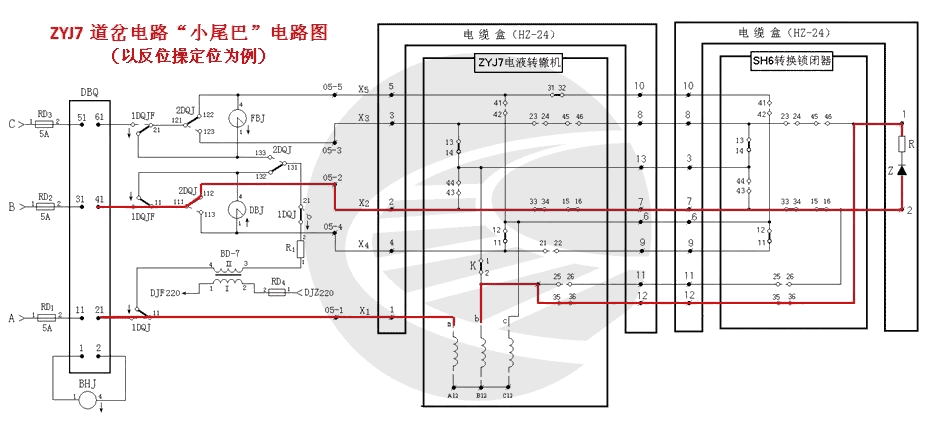

二、“小尾巴”形成电路图

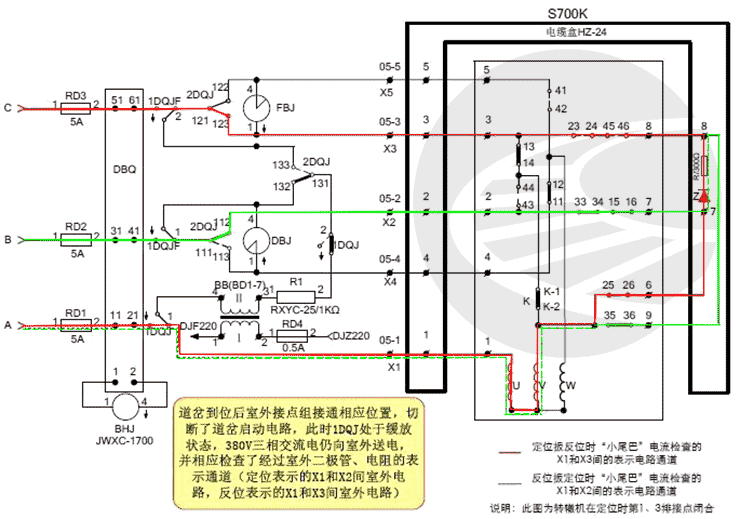

“小尾巴”电流径路(1DQJ失磁缓放落下,1DQJF此时未落下,室内启动电路仍为沟通状态)。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄢󠄡󠄦󠄞󠄢󠄢󠄧󠄞󠄦󠄡󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

图2

三、道岔动作时,五条外线的作用

道岔

动作方向

使用

外线

与三相交流

转辙机电源对应

“小尾巴”

检查外线

反位向

定位扳动

X1 A相
X2 B相
X5 C相
定位向

反位扳动

X1 A相
X3 C相
X4 B相

文章来源:广铁华哥编辑整理
