1 总布置图
| 道岔全长L=37907 |
道岔前长16853 |
道岔后长21054 |
辙叉角度：4°45′49″ |
| 尖轨长度：13080 |
尖轨轨型：50AT钢轨 |
图号：专线4258-6、7
CB2232-03、04 |
L=9300 |
| 基本轨长度：16292 |
基本轨轨型：50Kg/m钢轨 |
图号：专线4258-4、5
CB2232-01、02 |
R=350000 |
| 辙叉长度：5992 |
叉前长；2192（183） |
叉后长：3800（317） |
岔枕图号:专线(01)3423 |
| 护轨长度：
L直=6900 （12孔）
L曲=5100 （9孔） |
护轨轨型及护轨形式：
43Kg./m钢轨分开式可调护轨 |
|
|
2 转辙部各岔枕处框架尺寸图

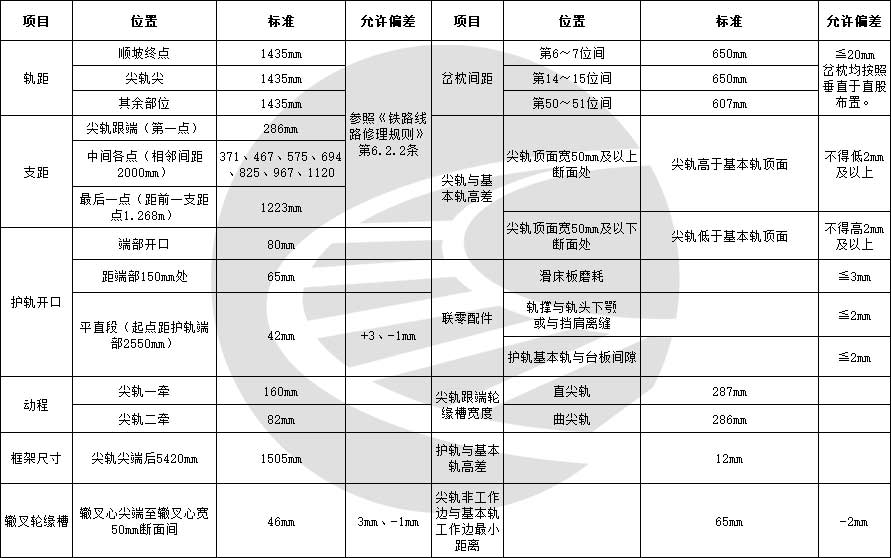

50kg/m钢轨12号单开道岔逐枕框架尺寸 专线4257 CZ2227
3 各部尺寸
| 部位 |
项目 |
位置 |
标准 |
允许偏差 |
| 全岔 |
道床及外观 |
|
|
|
|
| 标志标记 |
|
|
|
含警冲标 |
| 几何尺寸 |
轨距 |
轨距：尖轨尖端（注意尖轨尖端轨距标准为±1mm） |
1435 |
《修规》6.2.2 |
| 曲股轨距：距尖轨尖端2793.5mm |
1441 |
| 曲股轨距：距尖轨尖端5587mm |
1435 |
| 其他各部轨距 |
1435 |
| 岔枕间距 |
第6～7位间 |
650mm |
≤40mm（钢枕为20） |
| 第14～15位间 |
650mm |
| 第50～51位间 |
607mm |
| 其余岔枕间距 |
600mm |
| 连接零件 |
扣件状态 |
|
|
| 限位器、间隔铁、顶铁、轨撑、接头铁、连杆等联结螺栓松动、变形或损坏情况。 |
|
|
| 轨撑离缝 |
|
≤2mm |
| 垫板 |
垫板状态 |
|
|
| 滑床台与基板脱焊及台面磨耗情况。 |
滑床台损坏、变形或磨耗≤3mm |
|
| 连接零件扭矩 |
扣件扭矩 |
导轨、辙叉、心轨、翼轨120-150Nm；尖轨及其前后25m范围内基本轨60-80Nm |
无缝道岔 |
| 接头冻结螺栓扭矩 |
1100-1400Nm |
无缝道岔 |
| 钢轨 |
擦伤、肥边、鱼鳞纹、掉块等 |
肥边≤2 |
|
| 轨顶面或内侧面错牙 |
≤1mm |
|
| 轨缝 |
连续瞎缝或大于构造轨缝，普通绝缘接头轨缝小于6 mm |
|
| 焊缝平直度 |
≤0.5 |
|
| 磨耗、伤损 |
|
见修规 |
| 无缝道岔 |
无缝道岔位移观测 |
|
无缝道岔 |
| 轨面光带 |
轮轨接触面（光带）检查，重点检查尖轨与基本轨共同受力部位接触面（位置、塑性变形、磨耗等）。 |
|
|
| 尖轨部分 |
尖轨位置 |
尖轨尖端相错量 |
|
≤20 |
| 斥离尖轨非工作边与基本轨工作边最小间距 |
≥65 |
-2 |
| 尖轨与相邻轨件间隙 |
尖轨尖端与基本轨间隙 |
|
≤1 |
| 尖轨与顶铁间隙 |
|
≤2 |
| 尖轨与滑床台间隙 |
|
≤2 |
| 尖轨动程 |
尖轨一牵 |
160mm |
|
| 尖轨二牵 |
82mm |
|
| 尖轨降低值（尖轨与基本轨高差） |
直尖轨轨头0mm断面（尖轨尖端）（两基本轨作用边之间的距离(1435mm) |
23mm |
尖轨顶面宽50mm及以上断面处不得低于基本轨2mm及以上；尖轨顶面宽50mm及以下断面处不得高于基本轨2mm及以上 |
| 直尖轨轨头5mm断面（距直尖轨尖端399mm）（两基本轨作用边之间的距离(1440mm) |
14mm |
| 直尖轨轨头20mm断面（距直尖轨尖端1596mm）（两基本轨作用边之间的距离(1455mm) |
3mm |
| 直尖轨轨头50mm断面（距直尖轨尖端3390mm）（两基本轨作用边之间的距离(1485mm) |
0mm |
| 直尖轨轨头70mm断面（距直尖轨尖端5587mm）（两基本轨作用边之间的距离(1505mm) |
0mm |
| 框架尺寸 |
尖轨尖端（距离岔前接头轨缝中心3220mm） |
1435 |
|
| 距尖轨尖端2793mm |
1470 |
| 距尖轨尖端5586mm |
1505 |
| 距尖轨尖端7586mm |
1547 |
| 距尖轨尖端16285mm |
1864 |
| 框架尺寸（逐枕） |
1#枕 |
|
|
| 2#枕 |
|
|
| 3#枕 |
|
|
| 4#枕 |
1435 |
|
| 5#枕 |
1435 |
|
| 6#枕 |
1435 |
|
| 7#枕 |
1444 |
|
| 8#枕 |
1452 |
|
| 9#枕 |
1459 |
|
| 10#枕 |
1467 |
|
| 11#枕 |
1474 |
|
| 12#枕 |
1482 |
|
| 13#枕 |
1489 |
|
| 14#枕 |
1497 |
|
| 15#枕 |
1505 |
|
| 16#枕 |
1516 |
|
| 17#枕 |
1529 |
|
| 18#枕 |
1542 |
|
| 19#枕 |
1557 |
|
| 20#枕 |
1572 |
|
| 21#枕 |
1589 |
|
| 22#枕 |
1607 |
|
| 23#枕 |
1625 |
|
| 24#枕 |
1645 |
|
| 25#枕 |
1666 |
|
| 26#枕 |
1688 |
|
| 27#枕 |
1710 |
|
| 尖轨跟端轮缘槽宽度 |
直尖轨 |
287mm |
|
| 曲尖轨 |
286mm |
|
| 导曲线部分 |
支距 |
尖轨跟端（第一点） |
286 |
2mm，3mm，4mm |
| 中间各点（相邻间距2000mm） |
371 |
| 467 |
| 575 |
| 694 |
| 824 |
| 966 |
| 1120 |
| 距上一点1268mm |
1223 |
| 辙岔部分 |
护轨开口 |
端部开口 |
80mm |
|
| 距端部150mm |
65mm |
|
| 平直段 |
直护轨（平直段长度：1800mm）：起点距护轨端部2550mm |
42mm（护轨插片不超过3片，厚度不超过20mm且不得折损） |
-1~＋3mm |
| 曲护轨（平直段长度：1640mm）：起点距护轨端部1730mm |
| 护轨与基本轨高差 |
|
12mm |
|
4 检查位置
| 顺号 |
检查部位 |
标准轨距（mm） |
检查位置 |
说 明 |
| 1 |
尖轨前顺坡终点 |
1435 |
第1号枕 |
|
| 2 |
尖轨尖端 |
1435 |
第6号枕 |
|
| +1 |
尖轨中前部 |
直1435
曲1441 |
第11号枕 |
距尖轨尖端2874mm |
| 3 |
尖轨中部 |
1435 |
第15号枕 |
距尖轨尖端5587mm，
刨切起点处 |
| +2 |
尖轨中后部 |
1435 |
第21号枕 |
|
| 4 |
尖轨跟端直股 |
1435 |
第27号枕 |
|
| 5 |
尖轨跟端曲股 |
1435 |
第27号枕 |
|
| 6 |
直股前部 |
1435 |
第35号枕 |
|
| 7 |
导曲线前部 |
1435 |
第35号枕 |
|
| 8 |
导曲线中部 |
1435 |
第43号枕 |
|
| 9 |
直股中部 |
1435 |
第43号枕 |
|
| 10 |
直股后部 |
1435 |
第49号枕 |
|
| 11 |
导曲线后部 |
1435 |
第49号枕 |
|
| 12 |
辙叉曲股前部 |
1435 |
第54号枕 |
|
| 13 |
辙叉曲股中部 |
1435 |
第57号与58号岔枕间 |
在辙叉心轨顶面宽20~30mm断面处测量，同时量查照间隔、护背距离 |
| 14 |
辙叉曲股后部 |
1435 |
第63号枕 |
|
| 15 |
辙叉直股后部 |
1435 |
第63号枕 |
|
| 16 |
辙叉直股中部 |
1435 |
第57号与58号岔枕间 |
在辙叉心轨顶面宽20~30mm断面处测量，同时量查照间隔、护背距离 |
| 17 |
辙叉直股前部 |
1435 |
第54号枕 |
|
| 注：转辙部分在尖轨中前部和尖轨中后部各增加一尺作为加尺，加尺可根据现场实际情况测量 |
以上表格由呼局-包工-王洋提供
4 尖轨降低值
| 尖轨轨头各断面宽度(mm) |
距离尖轨尖端距离(m) |
尖轨降低值 (mm) |
| 0 |
0 |
23 |
| 5 |
0.399 |
14 |
| 20 |
1.596 |
3 |
| 50 |
3.39 |
0 |
| 70 |
5.587 |
0 |
5 护轨资料
| 护轨 |
长度 |
枕号 |
轮缘槽宽度 |
|
| 直6900 |
开口段 |
150 |
喇叭口 |
80 |
|
| 缓冲口 |
65 |
|
| 缓冲段 |
2400 |
52 |
59 |
|
| 53 |
54 |
|
| 54 |
48 |
|
|
|
|
| 平直段 |
1800 |
55-58 |
42 |
|
| 缓冲段 |
2400 |
59 |
48 |
|
| 60 |
54 |
|
| 61 |
59 |
|
|
|
|
| 开口段 |
150 |
缓冲口 |
65 |
|
| 喇叭口 |
80 |
|
| 曲5100 |
开口段 |
150 |
喇叭口 |
80 |
|
| 缓冲口 |
65 |
|
| 缓冲段 |
1580 |
54 |
56 |
|
|
| 55 |
48 |
|
|
| 平直段 |
1640 |
56-58 |
42 |
|
| 缓冲段 |
1580 |
59 |
48 |
|
|
| 60 |
56 |
|
|
| 开口段 |
150 |
缓冲口 |
65 |
|
| 喇叭口 |
80 |
|
6 岔后开档尺寸
| 岔跟接头直曲股工作边垂直距离 |
距岔跟接头1.2m |
距岔跟接头2.4m |
距岔跟接头3.6m |
| 317 |
417 |
517 |
617 |
7 曲基本轨弯折尺寸
| 从曲基本轨接头开始两点间距离 |
弯折点矢度 |
| 0 |
F1=26 |
| 3216（F1） |
| 5587 |
| 3216 |
F2=53 |
| 5587（F2） |
| 7489 |
