1 总布置图
主要参数
| 道岔全长L=37907 | 道岔前长 |a=16853 | 道岔后长b=21054 | 辙叉角度：4.45.49 |
| 尖轨长度：12480 | 尖轨轨型：60AT钢轨 | 图号：SC330-04.105 | L= 11100 |
| 基本轨长度：15700 | 基本轨轨型：60Kg/m钢轨 | 图号：SC330-02.103 | R=350000 |
| 辙叉长度：5992 | 叉前长；2192 (183） | 叉后长：3800317） | 岔枕图号: SC330-500 |
| 护轨长度：
L直= 6900（11孔）、L曲=5210（9孔） |
护轨轨型及护轨形式：
50kg/m钢轨分开式可调护轨
|
2 转辙部各岔枕处框架尺寸图

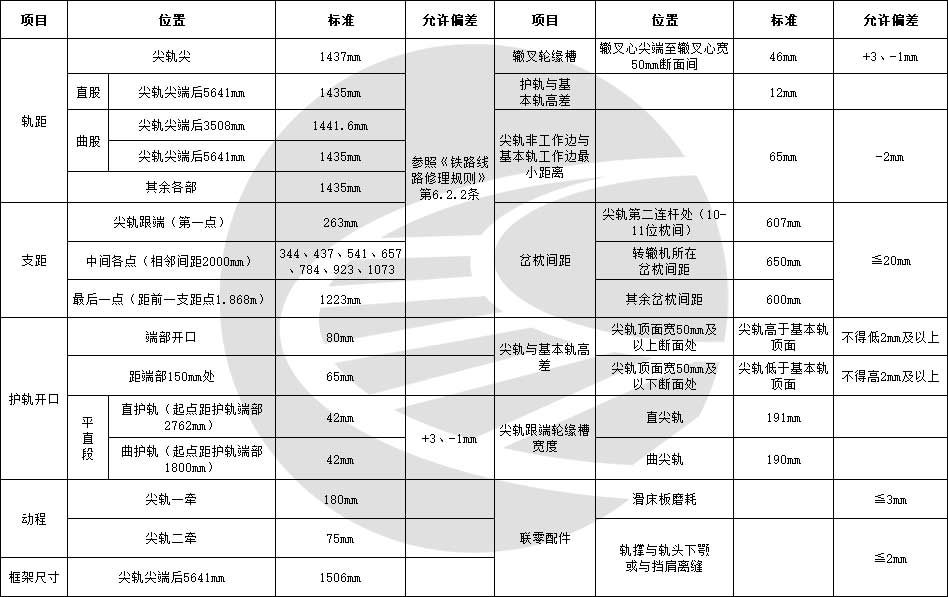

3 道岔各部位检查技术参数
| 项目 | 位置 | 标准 | 允许偏差 | |
| 轨距 | 尖轨尖 | 1437mm | 参照《铁路线路修理规则》第6.2.2条 | |
| 直股 | 尖轨尖端后5641mm | 1435mm | ||
| 曲股 | 尖轨尖端后3508mm | 1441.6mm | ||
| 尖轨尖端后5641mm | 1435mm | |||
| 其余各部 | 1435mm | |||
| 支距 | 尖轨跟端（第一点） | 263mm | ||
| 中间各点（相邻间距2000mm） | 344、437、541、657、784、923、1073 | |||
| 最后一点（距前一支距点1.868m） | 1223mm | |||
| 护轨开口 | 端部开口 | 80mm | ||
| 距端部150mm处 | 65mm | |||
| 平直段 | 直护轨（起点距护轨端部2762mm） | 42mm | +3、-1mm | |
| 曲护轨（起点距护轨端部1800mm） | 42mm | |||
| 动程 | 尖轨一牵 | 180mm | ||
| 尖轨二牵 | 75mm | |||
| 框架尺寸 | 尖轨尖端后5641mm | 1506mm | ||
| 辙叉轮缘槽 | 辙叉心尖端至辙叉心宽50mm断面间 | 46mm | +3、-1mm | |
| 12mm | ||||
| 尖轨非工作边与基本轨工作边最小距离 | 65mm | -2mm | ||
| 岔枕间距 | 尖轨第二连杆处（10-11位枕间） | 607mm | ≦20mm | |
| 转辙机所在岔枕间距 | 650mm | |||
| 其余岔枕间距 | 600mm | |||
| 尖轨与基本轨高差 | 尖轨顶面宽50mm及以上断面处 | 尖轨高于基本轨顶面 | 不得低2mm及以上 | |
| 尖轨顶面宽50mm及以下断面处 | 尖轨低于基本轨顶面 | 不得高2mm及以上 | ||
| 尖轨跟端轮缘槽宽度 | 直尖轨 | 191mm | ||
| 曲尖轨 | 190mm | |||
| 联零配件 | 滑床板磨耗 | ≦3mm | ||
| 轨撑与轨头下颚或与挡肩离缝 | ≦2mm | |||
4 框架尺寸
| 编号 | 尺寸(mm) | 具 体 位 置 |
| 1 | 1442 | 距尖轨尖端397mm处两基本轨作用边距离(直尖轨断面宽5mm) |
| 2 | 1456 | 距尖轨尖端1589mm处两基本轨作用边距离(直尖轨断面宽20mm) |
| 3 | 1486 | 距尖轨尖端3972mm处两基本轨作用边距离(直尖轨断面宽50mm) |
| 4 | 1506 | 距尖轨尖端5641mm处两基本轨作用边距离(直尖轨断面宽71mm) |
| 5 | 1523 | 转辙部位第一顶铁中心处基本轨作用边距离 |
| 6 | 1550 | 转辙部位第二顶铁中心处基本轨作用边距离 |
| 7 | 1581 | 转辙部位第三顶铁中心处基本轨作用边距离 |
| 8 | 1616 | 转辙部位第四顶铁中心处基本轨作用边距离 |
5 尖轨降低值
| 断面 | 降低值 | 位置（距尖轨尖距离mm） |
| 0 | 23 | 0 |
| 5 | 14 | 397 |
| 20 | 3 | 1589 |
| 50 | 0 | 3972 |
| 71 | 0 | 5641 |
6 护轨资料
| 护轨 | 长度 | 枕号 | 轮缘槽宽度 | |
| 直6900 | 开口段 | 150 | 喇叭口 | 80 |
| 缓冲口 | 65 | |||
| 缓冲段 | 2612 | 52 | 62 | |
| 53 | 57 | |||
| 54 | 52 | |||
| 55 | 46 | |||
| 平直段 | 1376 | 56-58 | 42 | |
| 缓冲段 | 2612 | 59 | 46 | |
| 60 | 52 | |||
| 61 | 57 | |||
| 62 | 62 | |||
| 开口段 | 150 | 缓冲口 | 65 | |
| 喇叭口 | 80 | |||
| 曲5210 | 开口段 | 150 | 喇叭口 | 80 |
| 缓冲口 | 65 | |||
| 缓冲段 | 1650 | 54 | 57 | |
| 55 | 48 | |||
| 平直段 | 1610 | 56-58 | 42 | |
| 缓冲段 | 1650 | 59 | 48 | |
| 60 | 57 | |||
| 开口段 | 150 | 缓冲口 | 65 | |
| 喇叭口 | 80 | |||
7 轨距检查位置及标准
| 顺号 | 检查部位 | 标准轨距（mm） | 检查位置 | 说 明 |
| 1 | 尖轨前顺坡终点 | 1435 | 第1号枕 | |
| 2 | 尖轨尖端 | 1437 | 第6号枕 | |
| S3 | 尖轨中前（直） | 1435 | 第11号枕 | 距尖轨尖端3508mm，侧向轨距1442mm |
| 4 | 尖轨中 | 1435 | 第15号枕 | 距尖轨尖端5641mm |
| 5 | 尖轨中后 | 1435 | 第21号枕 | |
| 6 | 尖轨跟端直股 | 1435 | 第26号枕 | |
| 7 | 尖轨跟端曲股 | 1435 | 同上 | |
| 8 | 导曲部分直股前部 | 1435 | 第32号枕 | |
| 9 | 导曲部分曲股前部 | 1435 | 同上 | |
| 10 | 导曲部分直股中部 | 1435 | 第38号枕 | |
| 11 | 导曲部分曲股中部 | 1435 | 同上 | |
| 12 | 导曲部分直股后部 | 1435 | 第46号枕 | |
| 13 | 导曲部分曲股后部 | 1435 | 同上 | |
| 14 | 直股辙叉前 | 1435 | 第54号枕 | |
| 15 | 直股辙叉中 | 1435 | 第57号与58号岔枕间 | 同时量1391、1348（在心轨宽20—30mm处量取） |
| 16 | 直股辙叉后 | 1435 | 第63号枕 | |
| 17 | 曲股辙叉前 | 1435 | 同上 | |
| 18 | 曲股辙叉中 | 1435 | 第57号与58号岔枕间 | 同时量1391、1348（在心轨宽20—30mm处量取） |
| 19 | 曲股辙叉后 | 1435 | 第54号枕 |
8 垫板明细
8.1直外股垫板明细
| 序号 | 枕位 | 垫板型号 | |
| 图号 | 直外 | ||
| 1 | 1位 | SC330-121 | 垫板P60（N板） |
| 2 | 2位 | SC330-122 | 垫板P80（M板） |
| 3 | 3-4位 | SC330-134 | 垫板60－0(A板) |
| 4 | 5位 | SC330-118 | 轨撑垫板472×170×20 |
| 5 | 6位 | SC330-108 | 轨撑滑床垫板 |
| 6 | 7位 | SC330-108 | 轨撑滑床垫板 |
| 7 | 8位 | SC330-110 | 轨撑滑床垫板60－0 |
| 8 | 9位 | SC330-111 | 滑床板60－0 |
| 9 | 10位 | SC330-110 | 轨撑滑床垫板60－0 |
| 10 | 11位 | SC330-111 | 滑床板60－0 |
| 11 | 12位 | SC330-110 | 轨撑滑床垫板60－0 |
| 12 | 13位 | SC330-111 | 滑床板60－0 |
| 13 | 14位 | SC330-110 | 轨撑滑床垫板60－0 |
| 14 | 15位 | SC330-110 | 轨撑滑床垫板60－0 |
| 15 | 16位 | SC330-111 | 滑床板60－0 |
| 16 | 17位 | SC330-110 | 轨撑滑床垫板60－0 |
| 17 | 18位 | SC330-111 | 滑床板60－0 |
| 18 | 19位 | SC330-110 | 轨撑滑床垫板60－0 |
| 19 | 20位 | SC330-111 | 滑床板60－0 |
| 20 | 21位 | SC330-110 | 轨撑滑床垫板60－0 |
| 21 | 22位 | SC330-111 | 滑床板60－0 |
| 22 | 23位 | SC330-110 | 轨撑滑床垫板60－0 |
| 23 | 24位 | SC330-113 | 垫板689×170×20右 |
| 24 | 25位 | SC330-114 | 垫板709×170×20右 |
| 25 | 26位 | SC330-115 | 垫板705×170×20右 |
| 26 | 27位 | SC330-115 | 垫板728×170×20右 |
| 27 | 28位 | SC330-115 | 垫板752×170×20右 |
| 28 | 29位 | SC330-116 | 垫板776×170×20右 |
| 29 | 30位 | SC330-116 | 垫板802×170×20右 |
| 30 | 31位 | SC330-117 | 垫板829×170×20右 |
| 31 | 32位 | SC330-117 | 垫板857×170×20右 |
| 32 | 33位 | SC330-117 | 垫板886×170×20右 |
| 33 | 34位 | SC330-117 | 垫板916×170×20右 |
| 34 | 35-42位 | SC330-134 | 垫板60－0(A板) |
| 35 | 43-48位 | SC330-134 | 垫板60－0(A板) |
| 36 | 49位 | SC330-134 | 垫板60－0(A板) |
| 37 | 50位 | SC330-134 | 垫板60－0(A板) |
| 38 | 51位 | SC330-134 | 垫板60－0(A板) |
| 39 | 52位 | HY03-01 | 直向护轨垫板600×170×25 |
| 40 | 53位 | HY03-01 | 直向护轨垫板600×170×25 |
| 41 | 54位 | HY03-01 | 直向护轨垫板600×170×25 |
| 42 | 55-61位 | HY03-01 | 直向护轨垫板600×170×25 |
| 43 | 62位 | HY03-01 | 直向护轨垫板600×170×25 |
| 44 | 63位 | SC330-134 | 垫板60－0(A板) |
| 45 | 64位 | SC330-134 | 垫板60－0(A板) |
| 46 | 65位 | SC330-134 | 垫板60－0(A板) |
| 47 | 66位 | SC330-134 | 垫板60－0(A板) |
| 48 | 67位 | SC330-134 | 垫板60－0(A板) |
| 49 | 68-74位 | SC330-134 | 垫板60－0(A板) |
| 50 | 75-82位 | SC330-134 | 垫板60－0(A板) |
| 51 | 83位 | ||
| 52 | 84位 | ||
| 53 | 85-90位 | ||
8.2直内股垫板明细
| 序号 | 枕位 | 垫板型号 | |
| 图号 | 直内 | ||
| 1 | 1位 | SC330-121 | 垫板P60（N板） |
| 2 | 2位 | SC330-122 | 垫板P80（M板） |
| 3 | 3-4位 | SC330-134 | 垫板60－0(A板) |
| 4 | 5位 | SC330-118 | 轨撑垫板472×170×20右 |
| 5 | 6位 | SC330-106 | 通长垫板（右） |
| 6 | 7位 | SC330-109 | 轨撑滑床垫板右 |
| 7 | 8位 | SC330-110 | 轨撑滑床垫板60－3右 |
| 8 | 9位 | SC330-111 | 滑床板60－3右 |
| 9 | 10位 | SC330-110 | 轨撑滑床垫板60－3右 |
| 10 | 11位 | SC330-111 | 滑床板60－3右 |
| 11 | 12位 | SC330-110 | 轨撑滑床垫板60－3右 |
| 12 | 13位 | SC330-111 | 滑床板60－3右 |
| 13 | 14位 | SC330-112 | 轨撑滑床垫板60-3右 |
| 14 | 15位 | SC330-107 | 通长垫板（右） |
| 15 | 16位 | SC330-111 | 滑床板60－6右 |
| 16 | 17位 | SC330-110 | 轨撑滑床垫板60－6右 |
| 17 | 18位 | SC330-111 | 滑床板60－6右 |
| 18 | 19位 | SC330-110 | 轨撑滑床垫板60－6右 |
| 19 | 20位 | SC330-111 | 滑床板60－6右 |
| 20 | 21位 | SC330-110 | 轨撑滑床垫板60－9右 |
| 21 | 22位 | SC330-111 | 滑床板60－9右 |
| 22 | 23位 | SC330-110 | 轨撑滑床垫板60－9右 |
| 23 | 24位 | SC330-119 | 垫板689×170×20右 |
| 24 | 25位 | SC330-120 | 垫板709×195×20右 |
| 25 | 26位 | SC330-115 | 垫板705×170×20右 |
| 26 | 27位 | SC330-115 | 垫板728×170×20右 |
| 27 | 28位 | SC330-115 | 垫板752×170×20右 |
| 28 | 29位 | SC330-116 | 垫板776×170×20右 |
| 29 | 30位 | SC330-116 | 垫板802×170×20右 |
| 30 | 31位 | SC330-117 | 垫板829×170×20右 |
| 31 | 32位 | SC330-117 | 垫板857×170×20右 |
| 32 | 33位 | SC330-117 | 垫板886×170×20右 |
| 33 | 34位 | SC330-117 | 垫板916×170×20右 |
| 34 | 35-42位 | SC330-134 | 垫板60－0(A板) |
| 35 | 43-48位 | SC330-134 | 垫板60－0(A板) |
| 36 | 49位 | SC330-205 | 垫板922×170×20右 |
| 37 | 50位 | SC330-205 | 垫板875×170×20右 |
| 38 | 51位 | SC330-206 | 垫板827×170×20右 |
| 39 | 52位 | SC330-206 | 垫板779×170×20右 |
| 40 | 53位 | SC330-207 | 垫板730×170×20右 |
| 41 | 54位 | SC330-208 | 垫板743×170×20右 |
| 42 | 55-61位 | SC330-209 | 垫板743×170×20右 |
| 43 | 62位 | SC330-209 | 垫板743×170×20右 |
| 44 | 63位 | SC330-209 | 垫板743×170×20右 |
| 45 | 64位 | SC330-210 | 垫板725×170×20右 |
| 46 | 65位 | SC330-211 | 垫板775×170×20右 |
| 47 | 66位 | SC330-211 | 垫板825×170×20右 |
| 48 | 67位 | SC330-205 | 垫板875×170×20右 |
| 49 | 68-74位 | SC330-134 | 垫板60－0(A板) |
| 50 | 75-82位 | SC330-134 | 垫板60－0(A板) |
| 51 | 83位 | ||
| 52 | 84位 | ||
| 53 | 85-90位 | ||
8.3曲上股垫板明细
| 序号 | 枕位 | 垫板型号 | |
| 图号 | 曲上 | ||
| 1 | 35-42位 | SC330-134 | 垫板60－11(C板)右 |
| 2 | 43-48位 | SC330-134 | 垫板60－14(D板)右 |
| 3 | 49位 | SC330-205 | 垫板922×170×20右 |
| 4 | 50位 | SC330-205 | 垫板875×170×20右 |
| 5 | 51位 | SC330-206 | 垫板827×170×20右 |
| 6 | 52位 | SC330-206 | 垫板779×170×20右 |
| 7 | 53位 | SC330-207 | 垫板730×170×20右 |
| 8 | 54位 | SC330-208 | 垫板743×170×20右 |
| 9 | 55-61位 | SC330-209 | 垫板743×170×20右 |
| 10 | 62位 | SC330-209 | 垫板743×170×20右 |
| 11 | 63位 | SC330-209 | 垫板743×170×20右 |
| 12 | 64位 | SC330-210 | 垫板725×170×20右 |
| 13 | 65位 | SC330-211 | 垫板775×170×20右 |
| 14 | 66位 | SC330-211 | 垫板825×170×20右 |
| 15 | 67位 | SC330-205 | 垫板875×170×20右 |
| 16 | 68-74位 | SC330-134 | 垫板60－17(E板)右 |
| 17 | 75-82位 | ||
| 18 | 83位 | SC330-134 | 垫板60－11(C板)右 |
| 19 | 84位 | SC330-134 | 垫板60－8(B板)右 |
| 20 | 85-90位 | SC330-134 | 垫板60－0(A板) |
8.4曲下股垫板明细
| 序号 | 枕位 | 垫板型号 | |
| 图号 | 曲下 | ||
| 1 | 35-42位 | SC330-134 | 垫板60－11(C板)右 |
| 2 | 43-48位 | SC330-134 | 垫板60－14(D板)右 |
| 3 | 49位 | SC330-134 | 垫板60－17(E板)右 |
| 4 | 50位 | SC330-134 | 垫板60－17(E板)右 |
| 5 | 51位 | SC330-134 | 垫板60－17(E板)右 |
| 6 | 52位 | SC330-134 | 垫板60－17(E板)右 |
| 7 | 53位 | HY03-02 | 侧向护轨垫板610×170×25右 |
| 8 | 54位 | HY03-02 | 侧向护轨垫板610×170×25右 |
| 9 | 55-61位 | HY03-02 | 侧向护轨垫板610×170×25右 |
| 10 | 62位 | SC330-134 | 垫板60－17(E板)右 |
| 11 | 63位 | SC330-134 | 垫板60－17(E板)右 |
| 12 | 64位 | SC330-134 | 垫板60－17(E板)右 |
| 13 | 65位 | SC330-134 | 垫板60－17(E板)右 |
| 14 | 66位 | SC330-134 | 垫板60－17(E板)右 |
| 15 | 67位 | SC330-134 | 垫板60－17(E板)右 |
| 16 | 68-74位 | SC330-134 | 垫板60－17(E板)右 |
| 17 | 75-82位 | ||
| 18 | 83位 | SC330-134 | 垫板60－11(C板)右 |
| 19 | 84位 | SC330-134 | 垫板60－8(B板)右 |
| 20 | 85-90位 | SC330-134 | 垫板60－0(A板) |

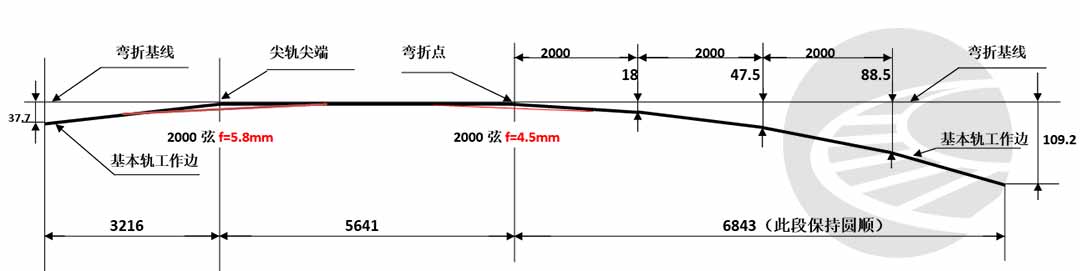

9 曲基本轨弯折尺寸
SC330道岔曲基本轨：第一弯折点距趾端3216mm，弯折量37.3mm第二弯折点距跟端6843mm，后段共四点弯折，弯折量依次为18mm、47.5mm、88.5mm、109.2mm。弯折点位置为第二弯折点向后每2000mm间隔一个，最后一点距跟端1843mm。
[login]
sc330曲基本轨弯折尺寸图
[/login]
10 岔后开档尺寸
| 岔跟接头直曲股工作边垂直距离 | 距岔跟接头1.2m | 距岔跟接头2.4m | 距岔跟接头3.6m |
| 317 | 417 | 517 | 617 |
