正确使用地线电阻测试仪

接地电阻测试仪用于接地电阻的测量，它采用非接触测量方式，具有免打地桩，测量准确度高的优点，在电力、电讯等各工业领域广泛应用。

1）将两个接地探针沿接地体辐射方向分别插入距接地体20m、40m的地下，插入深度为400mm。

2）将接地电阻测量仪平放于接地体附近，并进行接线。

3）将测量仪水平放置后，检查检流计的指针是否指向中心线，否则调节“零位调整器”使测量仪指针指向中心线。

4）将“倍率标度”（或称粗调旋钮）置于最大倍数，并慢慢地转动发电机转柄（指针开始偏移），同时旋动“测量标度盘”（或称细调旋钮）使检流计指针指向中心线。

5）当检流计的指针接近于平衡时（指针近于中心线）加快摇动转柄，使其转速达到120r/min以上，同时调整“测量标度盘”，使指针指向中心线。

6）若“测量标度盘”的读数过小（小于1）不易读准确时，说明倍率标度倍数过大。

7）计算测量结果，即R地=“倍率标度”读数ד测量标度盘”读数。

测量接地电阻值时接线方式的规定仪表上的E端钮接5m导线，P端钮接20m线，C端钮接40m线，导线的另一端分别接被测物接地极Eˊ，电位探棒Pˊ和电流探棒Cˊ，且Eˊ、Pˊ、Cˊ应保持直线，其间距为20m ，测量大于等于1Ω接地电阻时接线图见图1，将仪表上2个E端钮连结在一起。

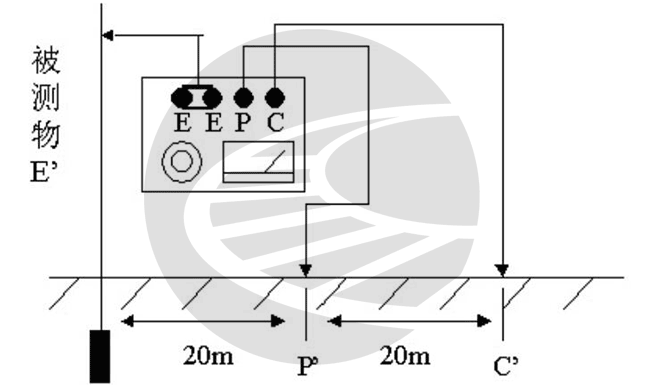

图1 测量大于等于1Ω接地电阻时接线图

测量小于1Ω接地电阻时接线图见图2，将仪表上2个E端钮导线分别连接到被测接地体上，以消除测量时连接导线电阻对测量结果引入的附加误差。

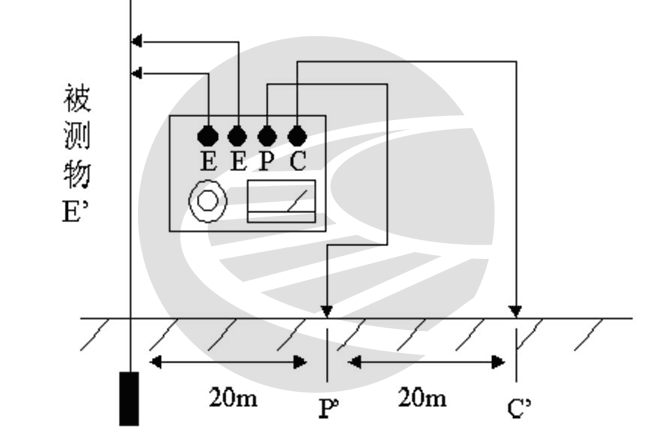

图2 测量小于1Ω接地电阻时接线图
