专线4249、专线4257型、CZ2209型道岔尖轨直曲判定方法

一、专线4249型(P60-12)道岔尖轨长度为12400mm，尖轨直曲判定方法如下：

方法一：

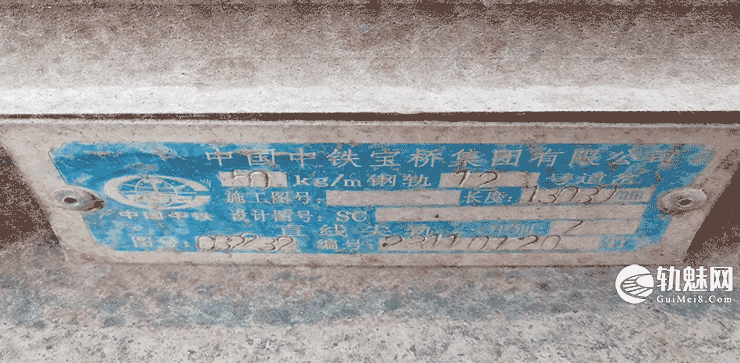

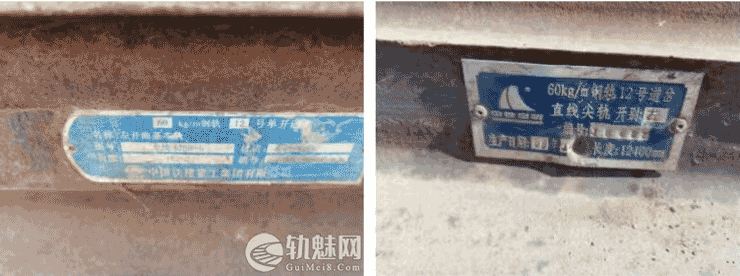

线下判定尖轨弯折情况，判断尖轨直曲；有弯折的尖轨为曲尖轨。参照尖轨标牌判断尖轨直曲。󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄤󠄩󠄞󠄢󠄣󠄧󠄞󠄡󠄤󠄦󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

方法二：

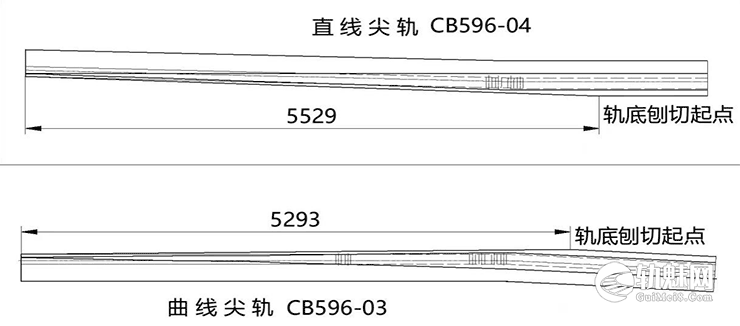

专线4249型道岔，尖轨轨底有一个剖切面，直曲长度有区别；直线尖轨轨底的刨切起点到尖轨尖端的距离为：5529mm，曲线尖轨轨底的刨切起点到尖轨尖端的距离为：5293mm。󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄤󠄩󠄞󠄢󠄣󠄧󠄞󠄡󠄤󠄦󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

方法三：

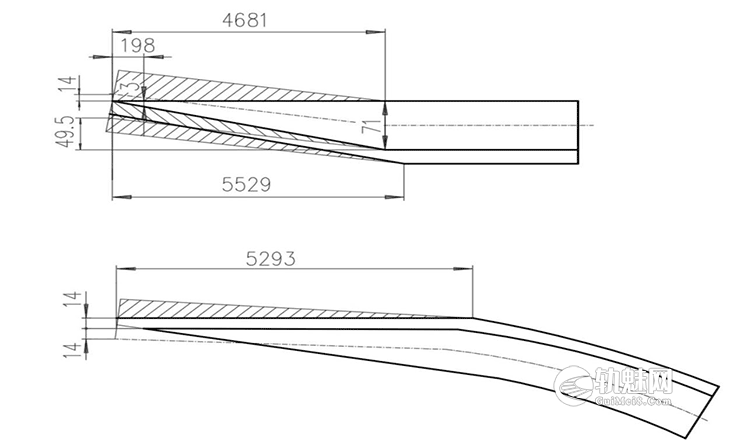

专线4249型道岔，直线尖轨轨顶宽71mm处到尖轨尖端的距离为：4681mm，曲线尖轨轨顶宽71mm处到尖轨尖端的距离为：4696mm。（尺寸差为15mm）󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄤󠄩󠄞󠄢󠄣󠄧󠄞󠄡󠄤󠄦󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

方法四：

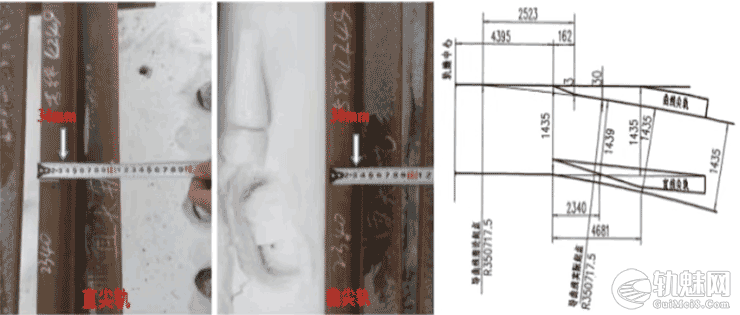

自尖轨尖端量取2340mm处，直尖轨轨顶宽34mm，曲尖轨轨顶宽30mm。󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄤󠄩󠄞󠄢󠄣󠄧󠄞󠄡󠄤󠄦󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

二、专线4257型(P50-12)道岔尖轨长度为13080mm，尖轨直曲判定方法如下：

方法一：

线下判定尖轨弯折情况：判断尖轨直曲时，有弯折的尖轨为曲尖轨；参照尖轨标牌判断尖轨直曲。󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄤󠄩󠄞󠄢󠄣󠄧󠄞󠄡󠄤󠄦󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

方法二：

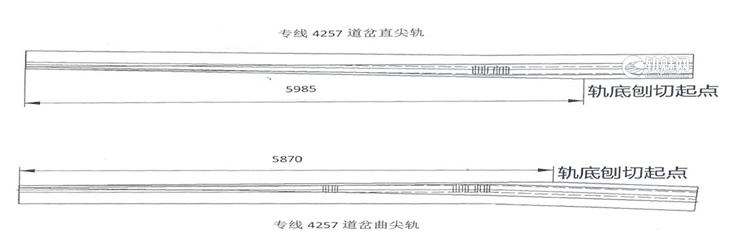

专线4257道岔尖轨轨底有一个剖切面，直曲尖轨长度有区别；直线尖轨轨底的刨切起点到尖轨尖端的距离为：5985mm，曲线尖轨轨底的刨切起点到尖轨尖端的距离为：5870mm。（距离差为115mm）󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄤󠄩󠄞󠄢󠄣󠄧󠄞󠄡󠄤󠄦󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

方法三：

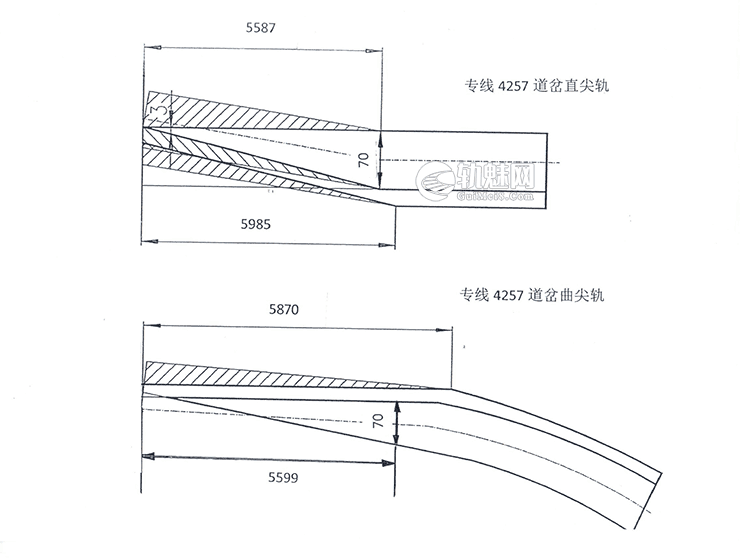

专线4257道岔，直线尖轨轨顶宽70mm处到尖轨尖端的距离为：5587mm，曲线尖轨轨顶宽70mm处到尖轨尖端的距离为：5599mm。（距离差为12mm）󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄤󠄩󠄞󠄢󠄣󠄧󠄞󠄡󠄤󠄦󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

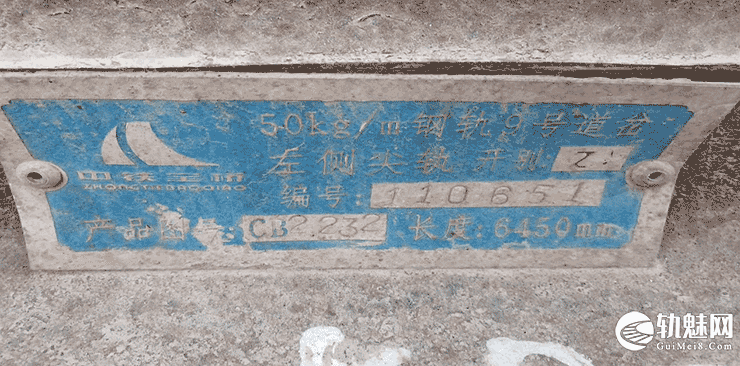

三、CZ2209型(P50-9)道岔尖轨长度为6450mm，尖轨为直线型尖轨，尖轨分为左/右侧尖轨。
