横向连接适用于牵引电流不大于1000A的交流电气化复线铁路。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄡󠄩󠄡󠄞󠄢󠄠󠄨󠄞󠄢󠄥󠄣󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
一、横向连接的类型
1.简单横向连接：两轨道间的等电位连接，不直接接地。

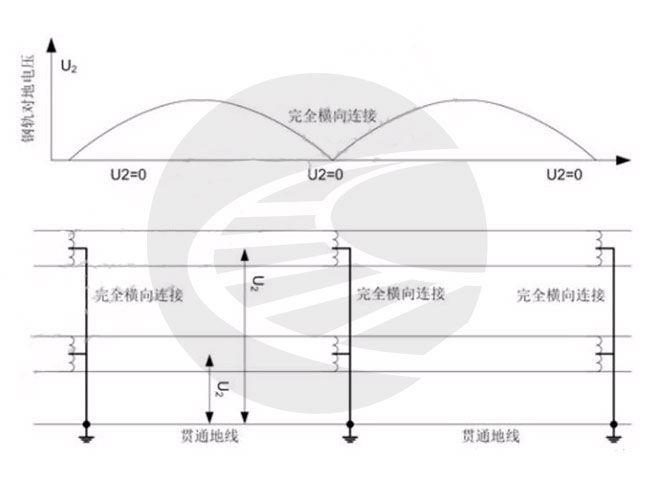

2.完全横向连接：两轨道间的等电位连接，并接地。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄡󠄩󠄡󠄞󠄢󠄠󠄨󠄞󠄢󠄥󠄣󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
3.用于牵引电流返回的完全横向连接：是一个完全横向连接，同时提供牵引电流回流线的连接。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄡󠄩󠄡󠄞󠄢󠄠󠄨󠄞󠄢󠄥󠄣󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
二、横向连接及接地设置要求
1.轨道接地应通过完全横向连接实现。
2.横向连接的连接位置为下列位置：󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄡󠄩󠄡󠄞󠄢󠄠󠄨󠄞󠄢󠄥󠄣󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
(1)在机械绝缘节处，连接扼流变压器中心点。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄡󠄩󠄡󠄞󠄢󠄠󠄨󠄞󠄢󠄥󠄣󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
(2)在区间线路宜增设空扼流变压器，连接空扼流变压器中心点。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄡󠄩󠄡󠄞󠄢󠄠󠄨󠄞󠄢󠄥󠄣󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
3.用于牵引电流返回的完全横向连接应增设空扼流变压器，连接空扼流变压器中心点。4.横向连接线禁止连接在两段相同载频的轨道电路上。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄡󠄩󠄡󠄞󠄢󠄠󠄨󠄞󠄢󠄥󠄣󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
三、横向连接的间距要求
1,两个完全横向连接间的距离不应小于1200m。
2.简单横向连接和完全横向连接间的距离不应小于1000m。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄡󠄩󠄡󠄞󠄢󠄠󠄨󠄞󠄢󠄥󠄣󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
3.两个完全横向连接的距离大于或等于2000m时，两者之间宜增加一简单横向连接。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄡󠄩󠄡󠄞󠄢󠄠󠄨󠄞󠄢󠄥󠄣󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
四、其他要求
1.新增空扼流变压器距机械或电气绝缘节空芯线圈的距离不应小于50m,距离补偿电容不应小于10m。
2.空芯线圈或空扼流变压器中心点的接地线用25mm2带绝缘护套的多股铜缆，横向连接的中心点采用70mm2 带绝缘护套的多股铜缆连结，线长不超过105米。
3.未做完全横向连结接的或接地连接的空芯线圈或机械绝缘节空芯线圈中点均应通过防雷元件接地。󠄐󠄹󠅀󠄪󠄡󠄨󠄞󠄡󠄩󠄡󠄞󠄢󠄠󠄨󠄞󠄢󠄥󠄣󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
