1 尖轨转辙机安装
1.1 技术说明
1.安装时要请工务部门配合,将轨距,枕木间距等调整到规定的标准.尖轨爬行量,道岔转换阻力等应不超过规定的标准;
2.外锁锁闭杆,连接杆,尖端杆应垂直于道岔中心线.
3.转辙机动作杆与装置动作杆连接平顺,无别卡现象.
4.各部绝缘安装正确,不遗漏,不破损.各部螺栓应紧固并达到规定的紧固力矩,螺纹露出螺母外的余量不小于10mm.当紧固螺栓有防松装置时,防松盖作用应良好,开口销齐全,并按标准角度劈开.各可动部分动作灵活,不卡,不别劲.旷动量不超过规定的标准;
5.表示杆缺口的调整,可在舌铁处调整.
6.本安装图油管采用槽钢防护,中间设支承;也可直接埋入地下,但油管弯曲不得小于150mm,
7.安装完毕应保证道岔在定位或反位时,尖轨必须密贴基本轨.在牵引点处,尖轨与基本轨间有4mm及其以上间隙时不得锁闭道岔且不得接通道岔表示.
8.本图为转辙机在道岔左侧安装.若转辙机安装在道岔右侧时,其安装零部件相同,按图对称布置.

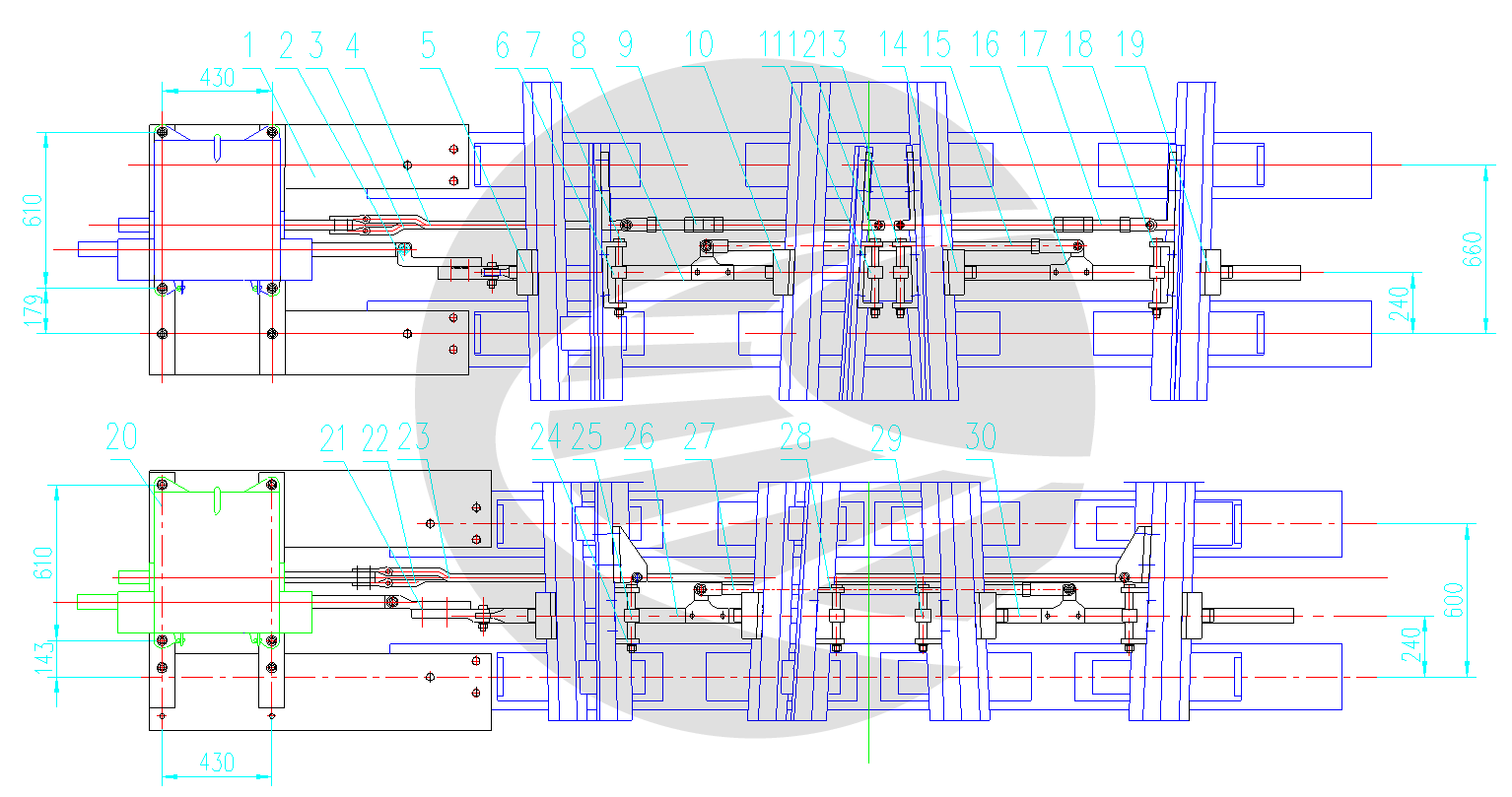

1.2 转辙机安装图
1.3 配置表
序号 | 代号 | 名称 | 数量 |
1 | S0304A.1.1 | 基础弯板 | 1 |
2 | S0304A.1.2 | 动作杆 | 1 |
3 | S0304A.1.3 | 长表示杆 | 1 |
4 | S0304A.1.4 | 短表示杆 | 1 |
5 | S0304A.1.5 | 锁团框组 | 2 |
6 | S0304A.1.6 | 锁钩组 | 2 |
7 | S0304A.1.7 | 尖轨连接铁组 | 1 |
8 | S0304A.1.8 | 锁闭杆组 | 1 |
9 | S0304A.1.9 | GA型尖癌杆组 | 1 |
10 | S0304A.1.10 | 锁闭框组 | 2 |
11 | S0304A.1.11 | 锁钩组 | 2 |
12 | S0304A.1.12 | 尖轨连接铁组 | 1 |
13 | S0304A.1.13 | 尖轨连接铁组 | 1 |
14 | S0304A.1.14 | 锁闭框组 | 1 |
15 | S0304A.1.15 | 直拉杆 | 1 |
16 | S0304A.1.16 | 锁闭杆组 | 1 |
17 | S0304A.1.17 | GA型尖将杆组 | 1 |
18 | S0304A.1.18 | 尖轨连接铁组 | 1 |
19 | S0304A.1.19 | 锁闭框组 | 2 |
20 | S1323.2.1 | 基础弯板 | 1 |
21 | S1323.2.2 | 动作杆 | 1 |
22 | S0304A.2.3 | 长表示杆 | 1 |
23 | S0304A.2.4 | 短表示杆 | 1 |
24 | S0304A.2.5 | 尖轨连接铁组 | 2 |
25 | S0304A.2.6 | 锁钩组 | 2 |
26 | S0304A.2.7 | 锁闭杆组 | 1 |
27 | S0304A.2.8 | 直拉杆 | 1 |
28 | S0304A.2.9 | 尖轨连接铁组 | 2 |
29 | S0304A.2.10 | 锁钩组 | 2 |
30 | S0304A.2.11 | 锁闭杆组 | 1 |
2 心轨转辙机安装
2.1 技术说明
1.本图为ZYJ7型电液转辙机在60Kg/m钢轨12号复式交分道岔钝角辙叉部分的安装,转辙机安装在道岔左侧,右侧安装时按本对称布置.
2.安装前道岔状态应符合有关技术要求.
3.转辙机垫板平行于道岔中心线,密贴调整杆,连接杆及尖端杆垂直于道岔中心线.
4.安装装置零件齐全,质量合格;各部绝缘安装正确;螺栓应紧固,并达到规定的紧固力矩.丝扣露出螺帽外的余量应在5-10mm之间,开口销齐全,并按标准角度劈开.
5.转辙机动作杆与外锁闭动作杆及连接杆要平顺,无别卡现象.
6.安装完毕应保证活动心轨在定位或反位时基本轨密贴,在牵引点位置活动心轨与基本轨间有4mm及以上间隙时,不得锁闭道岔或接通道岔表示.

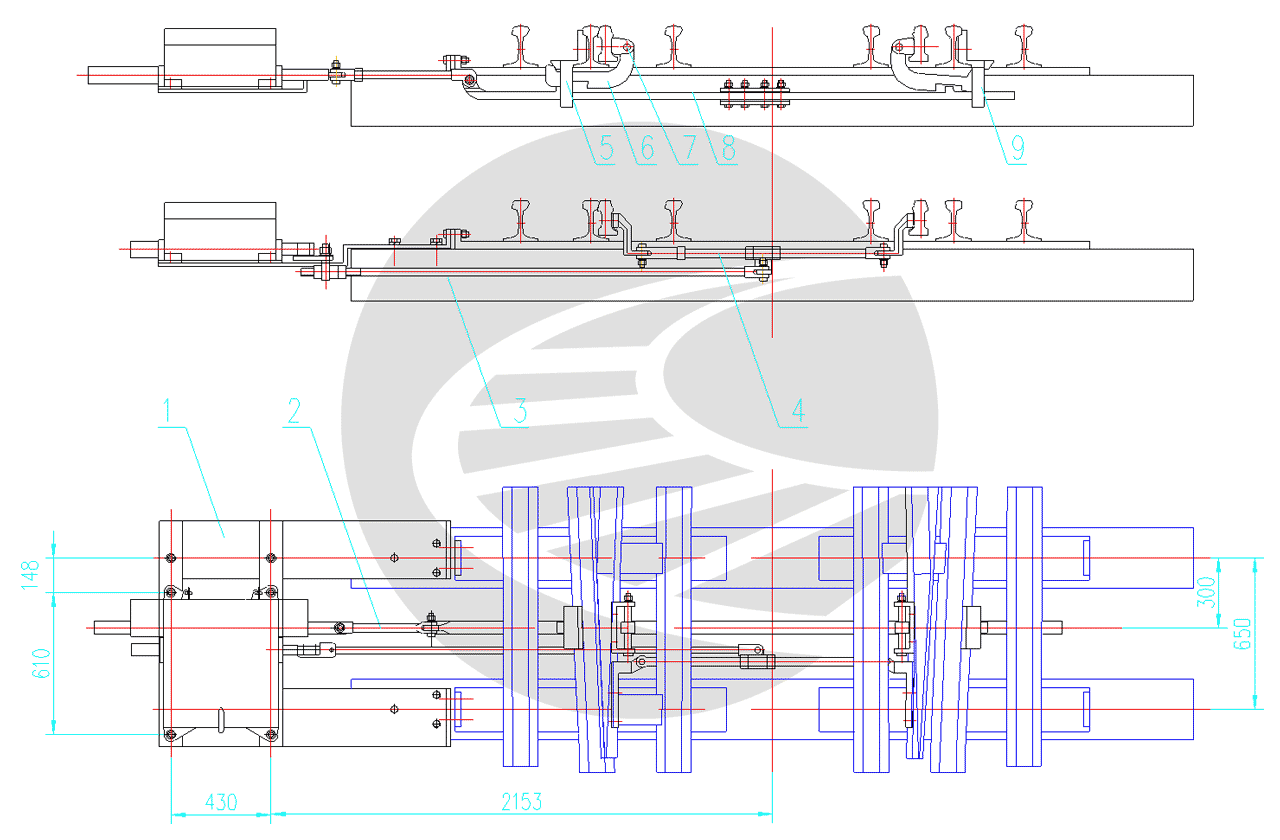

2.2 转辙机安装图
2.3 配置表
序号 | 代号 | 名称 | 数量 |
1 | S0304A.3.1 | 基础弯板 | 1 |
2 | S0304A.3.2 | 动作杆 | 1 |
3 | S0304A.3.3 | GL连接杆 | 1 |
4 | S0304A.3.4 | GA型尖端杆 | 1 |
5 | S0304A.1.14 | 锁闭框组 | 1 |
6 | S0304A.3.5 | 锁钩组 | 1 |
7 | S0304A.3.6 | 连接铁组 | 2 |
8 | S0304A.3.7 | 锁闭杆组 | 1 |
9 | S0304A.3.10 | 锁闭框组 | 1 |
