ZPW-2000区间横向连接及区间空扼流变压器设置原则

一、技术说明:

1. 交流电力牵引区段的吸上线接向轨道时,均接至空扼流变压器中心端子板上.

2. ZPW-2000区间,上下行线吸上线应分别接向已实现完全横向连接的两空扼流变压器(能作横向连接时).

3. 一个闭塞分区内只允许设置一台空扼流变压器.有关横向连接及空扼流变压器的设置要求根据区间横向连接布置图施工.

4. 在施工安装空扼流变压器前,应与电化施工单位联合现场定测,核实正确后施工.

5. 区间空扼流变压器型号为:BE1K-xxxA或BE1/UM71-xxxA

6. 完全横向连接线过轨时应以钢管进行防护.

7. 对于无横向连接的空心线圈,应通过其中点串联一个纵向防雷单元,然后再接地.

二、区间空扼流设置位置:

1.空扼流设置地点距电气绝缘节长度不得小于100m,距补偿电容不小于10m。

2.空扼流安装应与信号设备或接触网支柱同侧,在允许范围内安装应尽量靠近接触网支柱。

三、横向连接及区间空扼流设置图例说明

1.横向连接

ZPW-2000区间横向连接及区间空扼流变压器设置原则

空芯线圈中心点用10mm²铜缆与防雷单元连接,铜缆与空芯线圈中心点连接采用压接φ12mm铜线环并用螺丝紧固,铜缆与防雷单元连接为螺丝压接式;防雷单元与贯通地线连接用25mm²分支地线,防雷单元侧固定方式采用螺丝压接式,25mm²分支地线与贯通地线连接采用T型接头或焊接的方法。

2、简单横向连接

空芯线圈中心点与空扼流中心点连接用70mm2铜缆;两端用压接φ12mm铜线环与空芯线圈中心点和空扼流中心点端子连接并紧固。空芯线圈中心点用10mm2铜缆与防雷单元连接,铜缆与空芯线圈中心点连接采用压接φ12mm铜线环并用螺丝紧固,铜缆与防雷单元连接为螺丝压接式;防雷单元与贯通地线连接用25mm2铜缆,防雷单元侧固定方式采用螺丝压接式,25mm2铜缆与贯通地线连接采用T型接头或焊接方法。

ZPW-2000区间横向连接及区间空扼流变压器设置原则

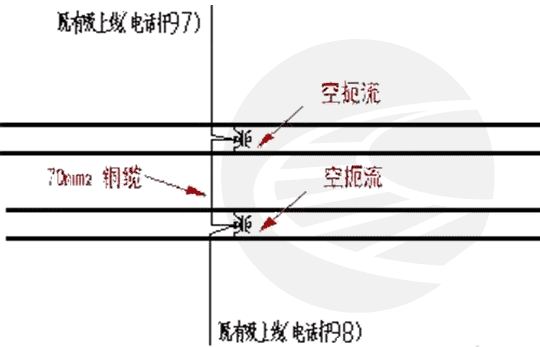

3、完全横向连接

两空扼流中心点连接用70mm2铜缆;两端用压接φ12mm铜线环与空芯线圈中心点端子连接并紧固。

ZPW-2000区间横向连接及区间空扼流变压器设置原则

注:与吸上线连接为电力施工内容。线连接采用T型接头或焊接方法。

扩展资料

在站内采用25Hz相敏轨道电路时,电力机车走行的线路上钢轨绝缘两边专设两个扼流变压器,扼流变压器牵引线圈1、2端子通过引接线分别与两根钢轨相连接,两个扼流变压器牵引线圈中间端子3通过中心连接板相连接,使牵引电流平衡通过绝缘节。这时如果设置吸上线,一般就直接接在钢轨绝缘两边扼流变压器的中心连接板上,吸上线及连接螺丝、螺栓由供电段管,中心连接板及扼流变压器由电务部门负责。在区间采用ZPW-2000A无绝缘轨道电路时,为沟通牵引电流,在复线区段站内与区间的4个分界口钢轨绝缘区间一侧各设一个空扼流变压器,空扼流变压器牵引线圈1、2端子通过引接线分别与区间两根钢轨相连接,空扼流变压器牵引线圈中间端子3通过中心连接板连接到钢轨绝缘站内侧扼流变压器牵引线圈中间端子3。为了接吸上线,在区间专设空扼流变压器,吸上线上端与架空回流线相连接,吸上线的下端与空扼流变压器牵引线圈中间端子3连接,空扼流变压器牵引线圈一端子通过引接线分别与区间两根钢轨相连。
