ZYJ7转辙机动作电路故障快速分析与处置

一、转辙机动作电路原理

当联锁接收到道岔操动命令,检查逻辑条件满足后给出驱动电源使DCJ(或FCJ)和DCQDJ(同SJ)继电器吸起,进而使室内各个继电器动作,使380V动作电源通过转辙机内部接点送到电机线圈,使电机转动带动道岔操动,又通过2DQJ和转辙机内部接点的不同位置,使电源B相和C相换相改变交流三相电动机的旋转方向,从而操纵道岔定位或反位转换。󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄤󠄤󠄞󠄡󠄦󠄢󠄞󠄡󠄠󠄩󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

其中室内继电器的动作顺序为:

联锁驱动条件检查→DCJ(FCJ)↑DCQDJ↑→1DQJ↑→1DQJF↑→FBJ(DBJ)↓→2DQJ转极→沟通道岔动作电源三相电机转动→BHJ↑1DQJ自闭→道岔转换到位→BHJ↓→1DQJ↓→1DQJF↓→DBJ(FBJ)↑󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄤󠄤󠄞󠄡󠄦󠄢󠄞󠄡󠄠󠄩󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

二、转辙机动作电路分析

道岔位置在定位时表示正常,当道岔由定位向反位操动时,反位操不动,以此为故障的出发点开始查找故障。

首先检查室内1DQJ、1DQJF是否吸起,2DQJ是否转极,若该部分继电器动作不正常,判断为室内电路故障,按继电器动作逻辑关系式FCJ↑→DCQDJ↑→1DQJ↑→1DQJF↑→2DQJ转极,进行查找。󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄤󠄤󠄞󠄡󠄦󠄢󠄞󠄡󠄠󠄩󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

确定室内电路动作正常后,应进一步观察BHJ是吸起后落下,还是从未吸起过。当BHJ吸起后又落下时,还要注意BHJ与1DQJ落下的先后顺序。通过逻辑顺序判断故障原因,如图所示。󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄤󠄤󠄞󠄡󠄦󠄢󠄞󠄡󠄠󠄩󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

当观察判断故障现象发现2DQJ转极,BHJ不能励磁,或者BHJ吸起后又落下并且先于1DQJ落下,在确定了电源与1DQJ、1DQJF相关接点正常后,进一步对剩余部分电路进行分析。󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄤󠄤󠄞󠄡󠄦󠄢󠄞󠄡󠄠󠄩󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

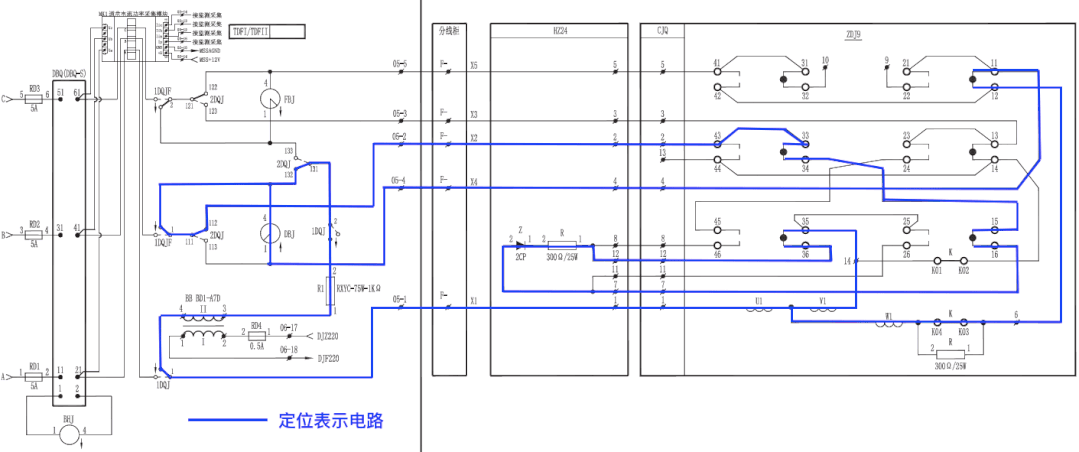

如上图所示,蓝色线为X1、X2、X4定位表示线,红色线为定位向反位操动X1、X3、X4线。因为故障现象为定位有表示,可确定蓝色部分电路无故障。反操操不动,说明红色线电路部分有开路。所以图中红蓝双色重叠部分可排除开路的可能,这就缩小了很大一部分电路,只需测量X3部分和2DQJ111到05-4部分,之后利用环阻法借X1测量X1和X4之间电阻,按照转辙机内部配线图逐点测试,电阻从无到有时,即找到开路点。定位启动电路故障亦是同理。󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄤󠄤󠄞󠄡󠄦󠄢󠄞󠄡󠄠󠄩󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

三、故障处理思路总结

故障处理思路大致分为以下五步

1、要看清故障现象,要全面充分了解转辙机的状态,继电器及转辙机位置;󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄤󠄤󠄞󠄡󠄦󠄢󠄞󠄡󠄠󠄩󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

2、要判断是启动故障还是表示故障,是开路故障还是短路故障,是室内故障还是室外故障;󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄤󠄤󠄞󠄡󠄦󠄢󠄞󠄡󠄠󠄩󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

3、处理故障方法要选择得当,是选择电压法、环阻法还是电流法,正确的方法可以节省很多处理故障的时间;󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄤󠄤󠄞󠄡󠄦󠄢󠄞󠄡󠄠󠄩󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

4、确定了故障方法就要理清思路,正确测量来锁定故障点;󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄤󠄤󠄞󠄡󠄦󠄢󠄞󠄡󠄠󠄩󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

5、完成故障处理后,要进行恢复验证,确保设备功能恢复正常。󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄤󠄤󠄞󠄡󠄦󠄢󠄞󠄡󠄠󠄩󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

文章来源:

原文名称:ZYJ7转辙机动作电路故障快速分析与处置󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄤󠄤󠄞󠄡󠄦󠄢󠄞󠄡󠄠󠄩󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

作者信息:广铁华哥编辑整理
