1 技术说明
1 本图的设计资料来源于北京全路通信信号设计院设计图S0919。
2 本图配合道岔为60Kg/m钢轨18号道岔（图号为GLC(09)05）。󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄣󠄤󠄞󠄢󠄥󠄣󠄞󠄡󠄩󠄢󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
3 安装装置通过ZYJ7电液转辙机和SH6型转换锁闭器进行牵引。󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄣󠄤󠄞󠄢󠄥󠄣󠄞󠄡󠄩󠄢󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
4 安装装置设计参数：
尖轨第一牵引点动程：160mm 转辙机动程200mm󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄣󠄤󠄞󠄢󠄥󠄣󠄞󠄡󠄩󠄢󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
尖轨第二牵引点动程：121mm 转辙机动程150mm󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄣󠄤󠄞󠄢󠄥󠄣󠄞󠄡󠄩󠄢󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
尖轨第三牵引点动程：75mm 转辙机动程100mm󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄣󠄤󠄞󠄢󠄥󠄣󠄞󠄡󠄩󠄢󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
5 转辙机和转换锁闭器根据现场需求可安装在直线一侧或侧线一侧，安装零件不作变化。󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄣󠄤󠄞󠄢󠄥󠄣󠄞󠄡󠄩󠄢󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
6 尖轨第三牵引点不设表示杆。
7 电液转辙机所用油管的防护方式采用8#和10#槽钢对扣方式，并用槽钢支架支撑。󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄣󠄤󠄞󠄢󠄥󠄣󠄞󠄡󠄩󠄢󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
8 转辙机油管另带时尖轨第一牵引点到第二牵引点的油管用G型，长度为4800mm󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄣󠄤󠄞󠄢󠄥󠄣󠄞󠄡󠄩󠄢󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
尖轨第二牵引点到第三牵引点的油管用A 型，长度为5500mm󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄣󠄤󠄞󠄢󠄥󠄣󠄞󠄡󠄩󠄢󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

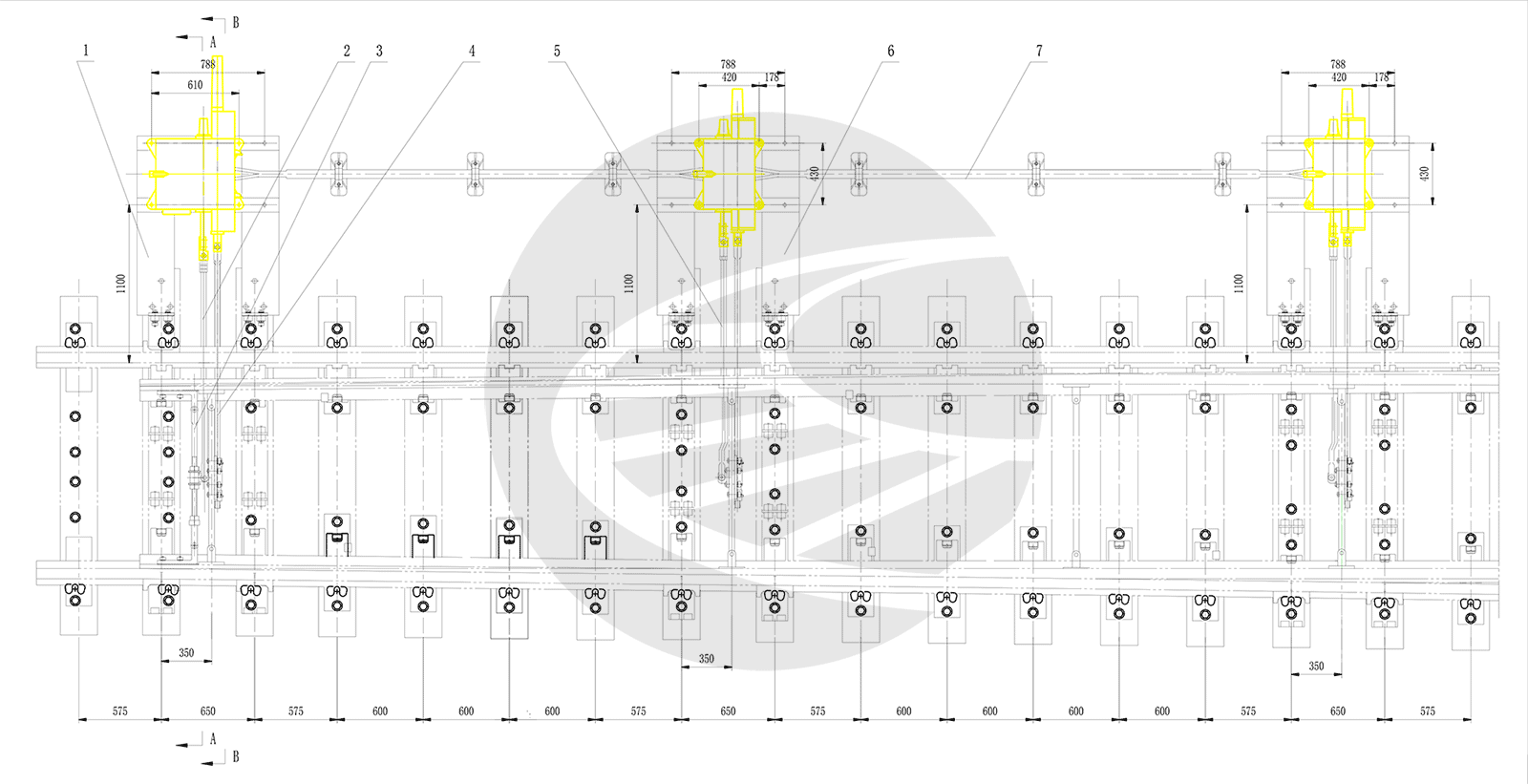

2 转辙机安装图
