一、故障处理程序
1.区分是室外故障还是室内故障：
1.1采集：
主要查看相应的继电器状态是否与意图一致，如一致，则故障点在室外，如不一致，则故障点在室内。若故障点在室内，对照联锁机采集码位表，查看相应的印制板灯位，如灯确实与继电器状态一致，则说明是IPS故障。若灯位与继电器状态不一致，则说明故障发生在采集板与接口继电器电路之间。此时在联锁机接口架处相应的位置测量电压，判断出哪一根线的连接有故障。譬如：在MMI上有道岔挤岔表示，首先查看道岔表示继电器是否有吸起，如无吸起，则为室外故障，如吸起则为室内故障。
1.2驱动：
查看相应的继电器位置是否与要求的一致，如一致，则故障点为室外，如不一致，则故障点在室内。对照联锁机驱动码位表，查看相应的印制板灯位，如灯已点亮，而继电器无驱动，说明驱动的条件电源没有，查看联锁机机架后24V电源处保险状态。
2.MMI上出现回采报警：
2.1 若相应驱动的继电器没有吸起，测量接口架上该码位驱动是否有KZ电，若有则说明是接口架至继电器励磁电路之间的问题，若没有查输出插头配线；
2.2 相应继电器已吸起，则说明是板子没回采到，更换该输出板；
2.3 若整块板子的所有码位输出都出现回采报警，则说明是整块该板的KZ条件电源没有，在接口架上测量这块板的条件电源是否有，若没有查接口架配线，若有的话查这块板的输出插头配线。
3.遇到下列故障时，请重新启动相应工控机
3.1 硬件连线都正确，鼠标却不能动作；
3.2 界面显示程序异常关闭；
3.3 鼠标点击界面无任何反应时；
3.4 界面显示不再变化。
二、VPI/iLOCK计算机联锁设备故障处理流程图

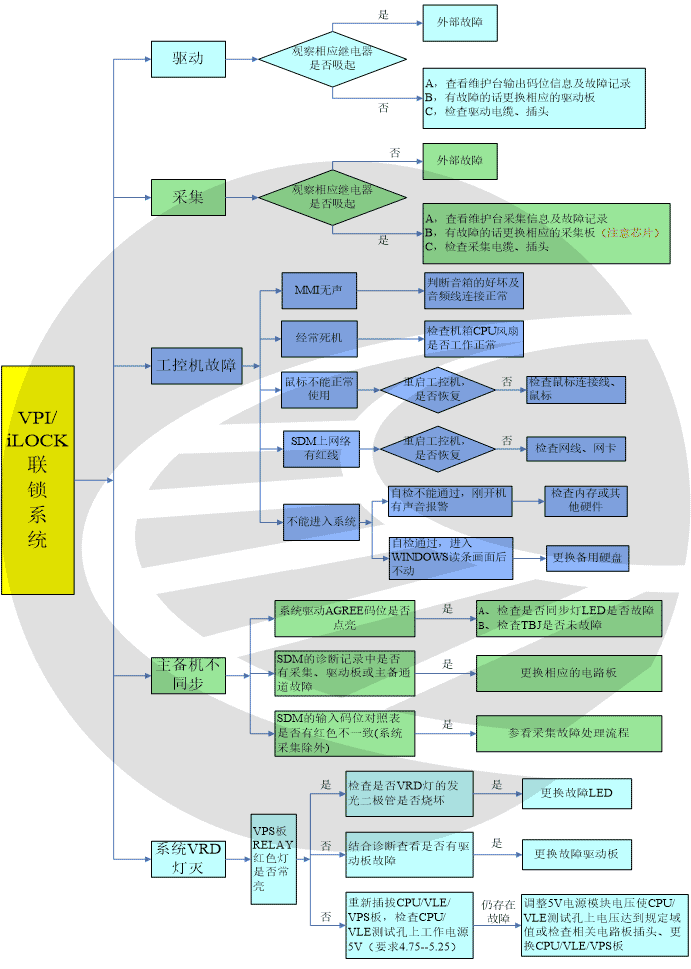

图片1 VPI/iLOCK联锁系统故障判断及处理方式流程图
三、典型故障判断及应急处理方法
1.联锁机表示灯相关故障
| 序号 | 故障现象 | 影响范围 | 处理办法 |
| 1 | 联锁机A\B机的“A\B机联机”灯闪亮 | 单套联锁机与HMI通信中断，系统仍能正常工作。 | · 检查联锁机、HMI的通信线接触是否正常；
· 检查HMI网卡是否正常；（一般两台HMI的网卡同时故障几率较小）； · 复位VLE（CPU/PD1）板，如故障仍在，则更换该板子。 |
| 2 | 联锁机的“VRD灯”灭
|
单机宕机，系统仍能正常工作。 | · 如联锁机工作正常，各种其他表示灯正常，则检查此灯的灯泡是否完好；
· 如联锁机不断重启，可通过SDM对联锁机进行诊断，判断故障所在。此时建议切机钥匙开关强制切到工作正常的联锁机上，重新插拔VLE（CPU/PD1）、VPS板，观察机器是否正常工作，如仍不断重启，更换VLE（CPU/PD1）、VPS板。 |
| 3 | 联锁机“同步工作”表示灯灭 | 双机不同步，系统仍能正常工作。 | · 如通过SDM查确有同步报警按照采集不一致方式进行处理；
· 如采集板相应码位指示灯亮，但从SDM诊断没有采集到，初步判断为采集板故障； · 如采集板对应指示灯不亮，可在接口架查采样电路，检查采样电源是否送入到采集板； · 如采集一致，但有同步报警，可通过SDM进行参数追踪，以便查具体原因； · 如通过SDM查询没有同步报警，检查此表示灯的灯泡是否完好。 · 查看VLE板安全通信的收发灯位是否正常，并且主备机对比着看，若发现某块板子灯位闪烁不正常，可更换相应VLE板试验，此方法须关闭联锁机，若更换后还不能正常，则需要查看VLE板的插头（此项需特别谨慎）。 |
2.SDM诊断故障的处理
| 序号 | 故障现象 | 分析原因 | 处理办法 |
| 1 | 输出端口未驱动 | 这种故障是由于输出板上的电流监测模块没用监测到电流的原因而报警的。可能原因如：
l 输出板该码位电流监测模块故障，不能检测电流通过，这种故障只需更换输出板即可恢复正常； l 从输出板到驱动继电器之间的回路中有断线，确实造成输出板已输出而继电器不能驱动，这种故障可以通过检查继电器至联锁机柜之间的配线查出。 l 输出板上没有驱动电源，此时输出便会报出该信息。 |
l 关闭联锁机；
l 拔出该输出板，更换新的输 出板； l 联锁机开机，系统同步后办理操作试验原来报故障的码位是否还是有问题 l 若更换板子后仍有问题，检查96芯插头上KZ-VRD-Q与KF-VRD-Q的电源，或是检查相应码位的针是否有问题，或者在驱动该码位时测量继电器线圈两端的电压是否满足要求。 |
| 2 | 输出端口未驱动—正、负电混电
|
这种故障是由于外界混电造成输出板输出端口有正电，可以通过检查联锁机柜该输出板至继电器之间的配线来查找混电的位置。 | · 根据报警信息找出相应码位的96芯插头及相应位置；
· 拔出插头后测量该插头相应码位是否还有电； · 若没有电了，则说明混电的位置在母板和机箱处，再提供观察和测量找出真正的位置； · 若仍旧有电，则说明混电的位置是从96芯插头至组合架，可按供线的走向一级一级判断查找。 |
| 3 | 输出板出错 | 输出板故障时该板报错 | 更换该报错输出板即可恢复。 |
| 4 | A\B机标志采集不到 | 联锁机启动后采集不到系统的标志位，主要有以下情况：
l 系统采集板上采集标志位的码位故障，更换系统采集板即可恢复； l 系统采集电缆故障，需要更换系统采集电缆； l 电源机箱系统采集的空气开关跳开了，闭合即可恢复。 |
|
| 5 | 通道出错 | 这种故障说明VLE板上的上CPU读写输入、输出板出错，引起这种问题主要是以下原因：
l I/OBUS2板故障； l I/OBE2板故障； l 总线电缆故障 l 输入板故障 l 输出板故障 |
3.采集及驱动类问题
| 序号 | 故障现象 | 分析原因及处理 |
| 1 | 在HMI上显示道岔断表示、灯丝断丝、轨道电路红光带或其它报警信息等问题 | l 查相应继电器是否吸起，若没有吸起，则找继电接口原因；
l 若相应继电器已吸起，通过SDM看是否有采集板故障，若有可更换主机该采集板； l 若主备机都没亮灯则说明采集信息都未送来，则说明故障在采集插头至该继电器接点之间，可通过接口架来区分故障在哪侧，然后逐点查找； l 若出现一块采集板上同一组的8个码位（甚至更多）都采集不到的情况，则肯定是该组采集码位的负电的线有问题，可从接口架相应位置查; l 若出现某些码位时好时坏，更换板子也是如此，则可在接口架量一下该采集的电压，是否达到标准，若不达标，一般情况是继电器节点接触不良所致。 |
| 2 | 在MMI上发现有信号开不了、道岔操不动等问题 | l 查相应继电器是否吸起，若能吸起，则找继电接口原因；
l 若相应继电器没有吸起，查相应输出板该码位是否亮灯，若亮灯则说明故障点在输出板至继电器励磁线圈之间，此时先量接口架相应位置是否有24V电送出，有电则故障在接口架至继电器励磁线圈之间，没有电则故障点在接口架至输出板之间，可查相应输出插头和该信号电缆有没有问题。 |
4.系统采集及系统驱动类问题
| 序号 | 故障现象 | 分析原因及处理 |
| 1 | 系统采集板码位问题 | 系统采集板有六个码位：VRDFRNT（采集VRD的前接点）、ID（区分联锁机，A机为ID，B机为ID2，在采集板上不同位置）、SDA（手动A，切换为工作机时亮）、SDB（手动B，切换为备机时亮）、SYSA（工作机亮，采集工作继电器的前接点）、SYSB（备机亮，采集另一联锁机工作继电器的前接点）。这几个码位涉及到系统的正常使用，若有相应码位坏了，可通过SDM诊断来判断。另外系统采集还包括UPSA和UPSB。 |
| 2 | 系统驱动板码位问题 | 系统驱动板有五个码位：SYSAOK（驱动工作继电器）、AGREE（A机经同步继电器接点去点同步灯，B机驱动同步继电器）、VRD（点VRD灯）、OKF（点联机灯）、ONLINE（点工作灯）。因此，若机架上有个别表示灯不亮，可先观察该系统驱动板相应驱动灯是否点亮，由此来判断指示灯的好坏。
系统驱动和系统采集、HMI等有直接关系，某个码位若不驱动，表示的含义不同： VRD：只有当VPI采集到VRDFRNT码位后才点亮（系统驱动板的第三个码位）； OKF：当VPI与MMI通信正常后一直驱动，若通信中断则为闪烁（系统驱动板的第四个码位）； SYSAOK ：VPI判断正常（采集到VRDFRNT、与MMI通信好、比另一联锁机好、没有仿真测试等条件）后才能驱动（系统驱动板的第一个码位）； ONLINE：仅当采集到SYSA码位后点亮（系统驱动板的第五个码位）； AGREE：仅当联锁机判定与备机同步后才点亮（系统驱动板的第二个码位）。 |
四 、重点控制事项
1.故障处理人员务必清楚系统各部分功能及设备分布、电源开关才可进行下述处理。
2.所有PCB板的更换均应先关闭5V系统电源。对于VLE（CPU/PD1）板的更换,还应将系统芯片和应用芯片更换到备板上。更换时注意按原位置和方向小心插入。
文章来源：
《计算机联锁设备故障应急处置》广铁电务处发布 2011-04-01实施
