一、正确处理程序
故障现象：
某站212/214号道岔发生定反位无表示。󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄢󠄨󠄞󠄢󠄤󠄞󠄡󠄨󠄣󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
查看集中监测：
1.13时53分24秒，212/214号道岔反位扳定位无表示。2.查看道岔电压曲线发现：13时53分24秒，214号道岔反位扳定位时，尖一动作曲线动作0.84秒、尖二动作曲线动作0.76秒、尖三动作曲线动作0.72秒，心轨动作曲线正常，212号道岔未动作（214号道岔为一动，212号道岔为二动）。分析判断故障点在214号道岔尖轨部分，通知现场应急处置人员进行检查处理。󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄢󠄨󠄞󠄢󠄤󠄞󠄡󠄨󠄣󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
测试检查：
1.室外处置人员到达现场后，扳动道岔发现214号道岔尖轨不动，心轨扳动正常，测试J1、J2、J3电缆盒X1、X2、X5无交流380V电源输出。󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄢󠄨󠄞󠄢󠄤󠄞󠄡󠄨󠄣󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
2.室内处置人员检查发现214号道岔组合发现尖二断相保护器有报警并伴有“滴滴”声，显示F09异常（正常时断相保护器I路W中绿灯闪烁，II路WRE亮稳定绿灯），观察BHJ保护继电器在吸起状态，214号道岔尖轨1QDJ继电器在落下状态，判断为尖二断相保护器故障。󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄢󠄨󠄞󠄢󠄤󠄞󠄡󠄨󠄣󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
故障判定：
214号道岔尖二断相保护器故障，造成214号道岔反位扳定位时尖轨不动作、无表示。󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄢󠄨󠄞󠄢󠄤󠄞󠄡󠄨󠄣󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
故障处理：
对214号尖二断相保护器进行更换，扳动试验良好。󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄢󠄨󠄞󠄢󠄤󠄞󠄡󠄨󠄣󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
二、注意事项
1．对道岔失表故障，要查看道岔动作曲线，同时在观察断相保护器是否有异常显示或报警声音，并结合1DQJ自闭电路和1QDJ励磁电路来进行分析故障，缩小故障范围。
2．保护器自身发生故障时会出现故障报警，即显示故障代码，故障单元相应的故障灯也会亮，同时显示自动切换到另一路。上面两行显示I路（执行单元）的报警信息，下面两行显示II路（执行单元）的报警信息。报警信息为：F08—-直流无输出故障；F09—-执行单元损坏。󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄢󠄨󠄞󠄢󠄤󠄞󠄡󠄨󠄣󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
三、应急小常识
13时29分36秒214号道岔正常扳到反位后，因214号道岔尖二的断相保护器发生内部故障（F09故障报警），使断相保护器保持在死机供电状态，一直输出直流24V电源，使BHJ（保护继电器）处于吸起状态，在13时53分24秒时214号道岔由反位向定位扳动时，由于214号道岔尖二的BHJ（保护继电器）已经吸起使214号道岔的1QDJ（切断继电器）落下，1QDJ（切断继电器）落下使214号道岔尖二的1DQJ（一启动继电器）构不成自闭电路，同时由于214号道岔尖轨1QDJ（切断继电器）落下，将尖一、尖三的1DQJ（一启动继电器）励磁电路全部切断，导致214号道岔尖轨不能正常转换。
根据BDX-S型数码显示保护器说明书(2018 V2.0)，故障报警：F09表示为执行单元损坏。󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄢󠄨󠄞󠄢󠄤󠄞󠄡󠄨󠄣󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
四、相关微机监测曲线
（1）故障时，莱西青荣场214号道岔J1动作曲线

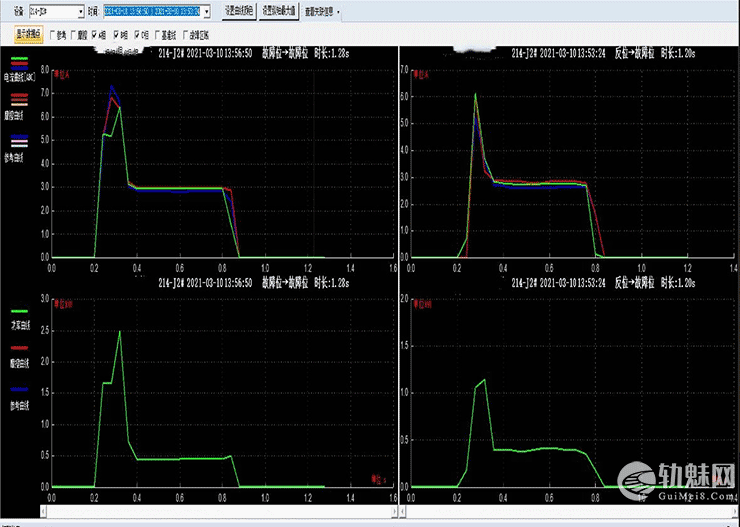

（2）故障时，莱西青荣场214号道岔J2动作曲线󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄢󠄨󠄞󠄢󠄤󠄞󠄡󠄨󠄣󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

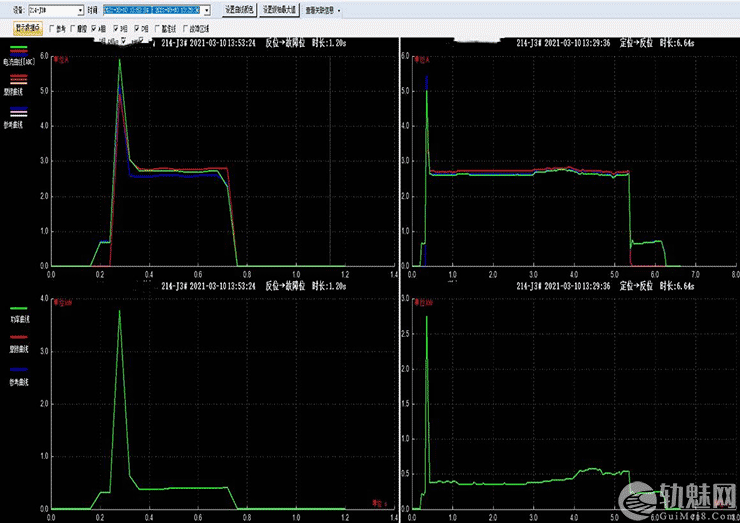

（3）故障时，莱西青荣场214号道岔J3动作曲线󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄢󠄨󠄞󠄢󠄤󠄞󠄡󠄨󠄣󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
现场设备相关资料

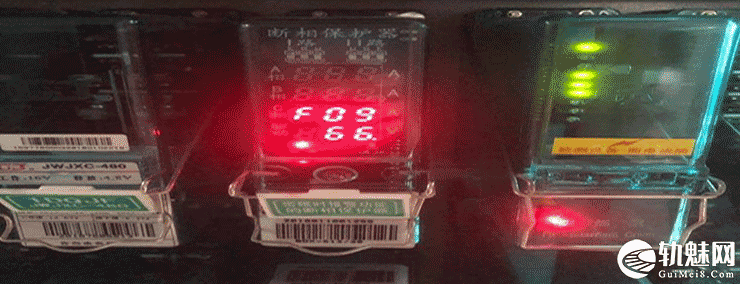

（1）故障时，214号道岔尖二断相保护器报警󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄢󠄨󠄞󠄢󠄤󠄞󠄡󠄨󠄣󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

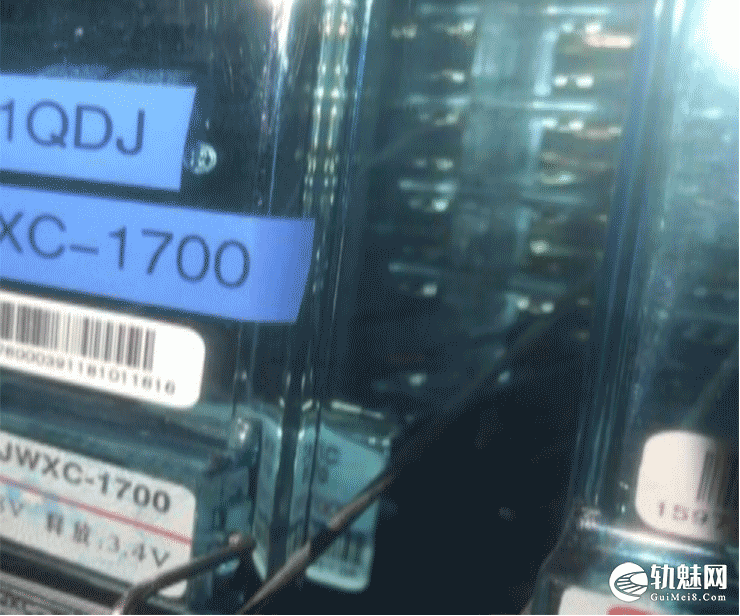

（2）故障时，尖轨1QDJ继电器落下状态󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄢󠄨󠄞󠄢󠄤󠄞󠄡󠄨󠄣󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

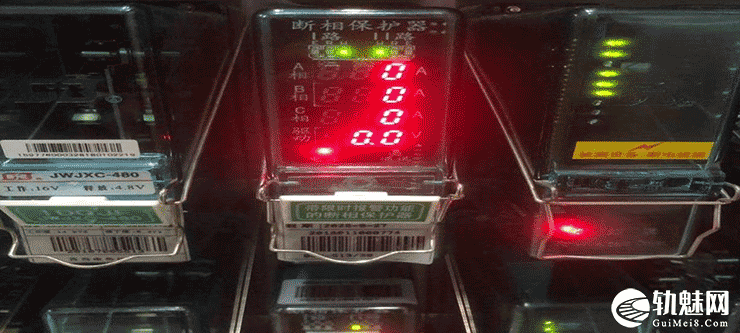

（3）更换后道岔断相保护器
