一、正确处理程序
故障现象:
A站至B站间下行线1233G红光带
查看集中监测:
1.调阅集中监测发现: 1233AG、1233BG、1233CG红光带。查看电压曲线发现:1233CG的主轨接收电压由正常值359mV降到0mV;小轨接收电压由正常值149mV降到0mV,受端电缆侧电压由正常值12.2V上升至25.6V,初步分析判断为1233CG室内开路故障。
现场检查情况:
1.处理人员到达现场后确认故障现象存在,1233CG红光带。
2.现场处置人员在室内对1233CG相关设备进行全面检查测试。测试轨入电压0V,测试1233CG冗余控制器底座V1、V2间电压25.8V;初步分析判断为1233CG冗余控制器故障或冗余控制器底座故障。处理人员立即对1233CG冗余控制器进行更换,更换后,故障现象仍然存在。
- 现场处理人员随即对1233CG冗余控制器底座进行了更换,更换底座安装上冗余控制器后,红光带消失,电压曲线恢复正常,检查更换后的底座发现J2-2焊点漏焊。
故障判定:
1233CG冗余控制器底座故障,底座上的J2-2焊点漏焊,导致1233G红光带。
故障处理:
更换1233CG冗余控制器底座后,故障恢复。
二、注意事项
1.对客专ZPW-2000A轨道电路红光带处理时,要先查看信号集中监测曲线,查看是哪个分割区段主轨电压曲线异常导致红光带,从而确定具体检查处理哪个分割区段的故障。
2.对客专ZPW-2000A轨道电路故障处理时,要通过查看信号集中监测曲线送、受端电缆侧电压值的变化,从而快速判断故障范围在室内还是室外。
三、应急小常识
1.查看是哪个分割区段主轨电压曲线异常,导致红光带,从而确定具体检查处理哪个分割区段的故障。如果所有分割区段主轨电压曲线都正常,则考虑轨道继电器励磁电路问题或列控区间逻辑检查失去分路报警。
2.处理客专ZPW-2000A轨道电路故障处理时,首先要掌握轨道电路图对应机械室实物的信号传输顺序。发送器→冗余控制器→组合柜FQJ→送端模拟网络盘(设备侧、电缆侧)→发送电缆→室外→接收电缆→受端模拟网络盘(电缆侧、设备侧)→组合柜FQJ→冗余控制器轨入。所以在区分室内外时,必须先结合模拟网络的设备侧、电缆侧电压曲线检查分析,从而进行判断故障的大体范围。
四、相关微机监测曲线
(1)故障时,1233CG主轨接收电压曲线

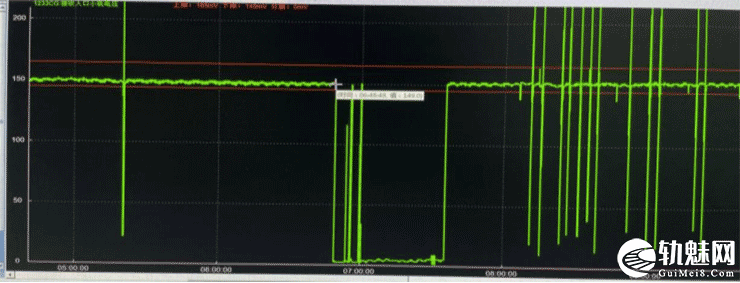

(2)故障时,1233CG小轨接收电压曲线

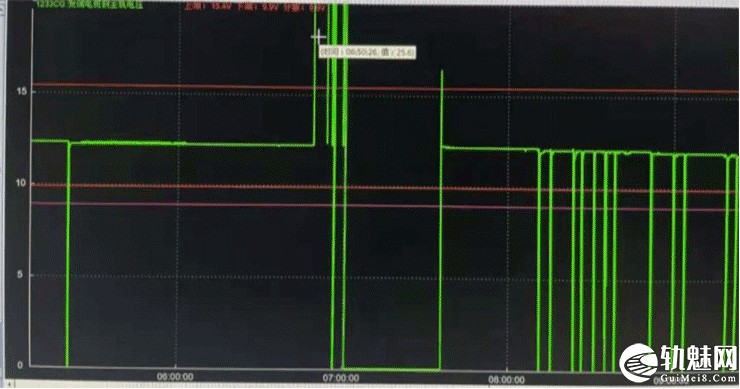

(3)故障时,1233CG受端电缆侧电压曲线

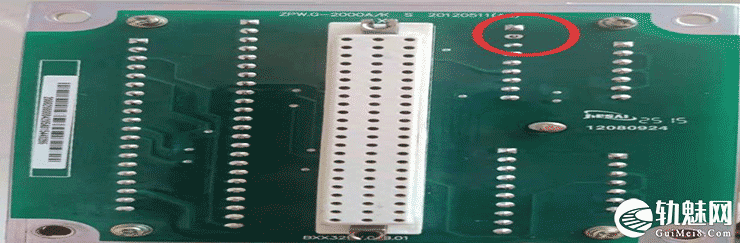

(4)故障冗余控制器底座照片
