一、正确处理程序
故障现象：
A站至B站间上行线1010G发生红光带。󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄧󠄞󠄡󠄧󠄩󠄞󠄢󠄠󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
查看集中监测：
1.故障时21时15分02秒1010G发生红光带，21时15分06秒红光带消失；查看移频电压曲线：21时15分02秒1010AG电缆侧发送电压从166.3V降为0V，21时15分06秒后电压恢复为167.6V。󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄧󠄞󠄡󠄧󠄩󠄞󠄢󠄠󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
2.查看报警信息18时31分58秒，1010AG移频发送报警，18时32分08秒恢复；开关量显示18时31分58秒，1010AG-FB落下，18时32分02秒，1010AG-FB吸起；10月29日19时53分12秒，1010AG移频发送报警，19时53分14秒恢复；开关量显示19时53分10秒，1010AG-FB落下，19时53分11秒，1010AG-FB吸起；10月29日20时48分27秒，1010AG移频发送报警，21时15分07秒恢复，开关量显示20时48分21秒，1010AG-FB落下，21时15分01秒，1010AG-FB吸起。󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄧󠄞󠄡󠄧󠄩󠄞󠄢󠄠󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
现场检查：
1.处理人员赶到机械室后发现1010AG衰耗器中的发送工作灯熄灭，测试主发送器功出电压为0V。󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄧󠄞󠄡󠄧󠄩󠄞󠄢󠄠󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
2.检查发现1010AG的FBJ在落下状态，确认1010AG发送器已转到“+1”发送。󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄧󠄞󠄡󠄧󠄩󠄞󠄢󠄠󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
3.测试“+1”发送器功出电压正常。󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄧󠄞󠄡󠄧󠄩󠄞󠄢󠄠󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
故障判定：
1010AG主发送器工作不稳定，导致主、+1发送器来回自动切换，在自动切换时，由于1010AG主发送器电气特性不良，造成瞬间无功出电压输出，致使1010G红光带。󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄧󠄞󠄡󠄧󠄩󠄞󠄢󠄠󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
故障处理：
更换1010AG主发送器后，测试电压正常，主备切换试验良好。󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄧󠄞󠄡󠄧󠄩󠄞󠄢󠄠󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
二、注意事项
当ZPW-2000A发送器不工作时应检查
1.检查电源，发送器底座024-1与+024-1间有无24V直流电。󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄧󠄞󠄡󠄧󠄩󠄞󠄢󠄠󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
2.检查载频选择，应有8种载频之一。检查低频选择。󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄧󠄞󠄡󠄧󠄩󠄞󠄢󠄠󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
3.测试底座F1-F18，低频应该有一个且只有一个有24V。󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄧󠄞󠄡󠄧󠄩󠄞󠄢󠄠󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
三、应急小常识
1.发生区间轨道电路故障，可以通过故障区段和相邻区段的小轨电压，来判断故障大概位置。
2.ZPW-2000A轨道电路主、备发送器切换通过FBJ接点控制。󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄧󠄞󠄡󠄧󠄩󠄞󠄢󠄠󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
四、相关微机监测曲线
附件1：信号集中监测资料

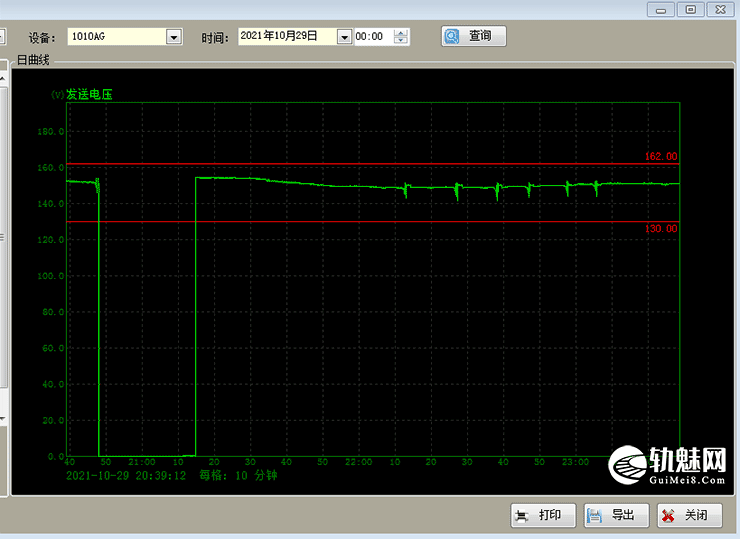

（1）故障时，1010AG主发送电压曲线󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄧󠄞󠄡󠄧󠄩󠄞󠄢󠄠󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

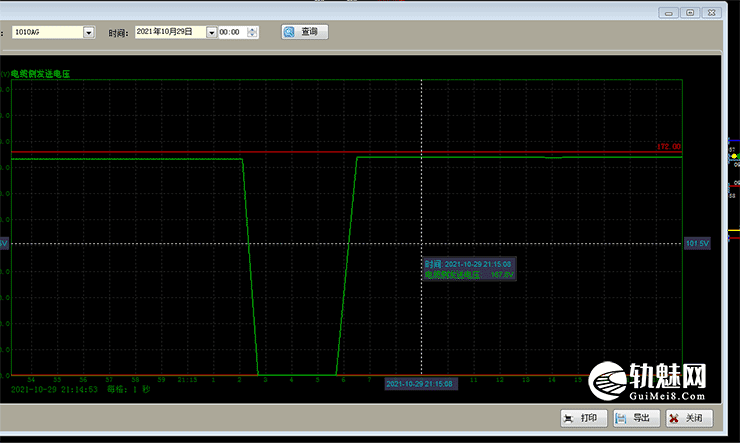

（2）故障恢复后，1010AG发送电压曲线󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄧󠄞󠄡󠄧󠄩󠄞󠄢󠄠󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
