一、正确处理程序
故障现象：
A站至B站间上行线0084G红光带。
查看集中监测：
0084G主轨入电压1830mV、轨出1电压452mV（主轨电压正常），0072G小轨电压由正常200mV下降为14.8mV，轨出2电压由正常134mV下降为3mV；判断故障点在0072G接收端通道部分。
仪表测试检查：
1.室内检查0072G接收端通道各部端子配线压接牢固，组合侧面、内部配线端子焊接良好。
2.室内测试区间组合架0072G区段QZJ继电器71-72接点压降20mV，81-82接点压降138mV，判断QZJ71-72，81-82接触不良。
故障判定：
0072G的QZJ继电器接点不良，导致0072G衰耗盒轨出2电压降低，致使0072G不向0084G轨道区段发送小轨条件，0084G发生红光带。
故障处理：
更换故障器材后，设备恢复正常。
二、注意事项
1.发生红光带测试本区段主轨电压正常时，要注意查看本区段接收器是否接收到前方区段小轨条件。
- 2. 每个闭塞分区的轨道电路由主轨道电路和小轨道电路两部分组成，主轨道信号由本轨道电路接收器处理，小轨道信号由相邻轨道电路接收器处理，并将处理结果送给本轨道电路接收器。两者均空闲构成整个轨道电路空闲，使得QGJ吸起。
3.接收电路小轨信号与主轨信号的关系。
小轨道电路输出（XG、XGH）是送给相邻轨道电路接收器的条件。本闭塞分区小轨道电路输出送至相邻外方闭塞分区小轨道电路输入。
小轨道电路输入（XGJ、XGJH）是从相邻轨道电路接收器送来的条件。本闭塞分区小轨道电路输入来自相邻内方闭塞分区小轨道电路输出。
三、应急小常识
利用集中监测迅速判断发送、接收通道是否正常。
1.发送通道是否正常：利用集中监测查看前方区段小轨电压若正常，则本区段发送通道正常。
2.接收通道是否正常：利用集中监测查看本区段小轨电压若正常，则本区段接收通道正常。
3.若小轨电压经常出现波动，主轨电压基本无变化，应重点考虑QZJ、QFJ后接点接触不良问题。要按照段的要求定期进行QZJ、QFJ的互换和改方试验。
四、相关微机监测曲线
（1）故障时，0072G小轨电压、轨出2电压曲线截图

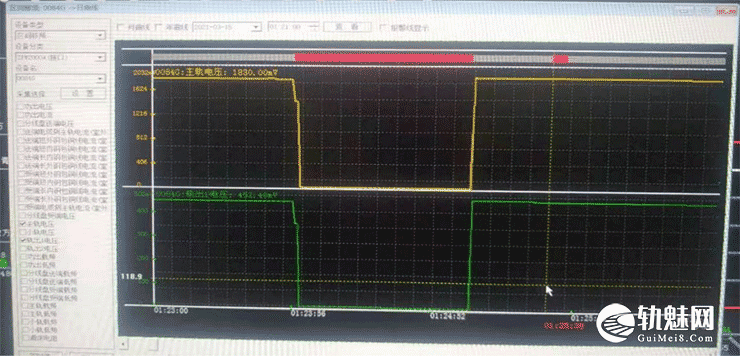

（2）故障时，0084G主轨电压、轨出1电压曲线截图
