1 尖轨转辙机安装
1.1 技术要求
1.本图为ZYJ7型电液转辙机和JM-A1型密贴检查器在60kg/m钢轨30号可动心轨辙叉单开道岔上的安装,转辙机装在道岔直线一侧(左侧).若转辙机装在侧线一侧,则按本图对称布置,其零件不变;
2.安装前要检查工务部分是否符合道岔有关技术要求后方可安装电务设备;󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄣󠄤󠄞󠄢󠄥󠄣󠄞󠄡󠄩󠄢󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
3.安装装置零件齐全,质量合格,各部分绝缘安装正确,不遗漏,不破损;各部分螺栓应紧固并达到规定的力矩;开口销齐全,并按标准角度弯开;󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄣󠄤󠄞󠄢󠄥󠄣󠄞󠄡󠄩󠄢󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
4.转辙机托板应与道岔直线垂直,垫板与托板垂直,且托板与岔枕连接牢固,转辙机托板应随整体道床基本轨高度变化进行安装调整,以保持杆件水平;󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄣󠄤󠄞󠄢󠄥󠄣󠄞󠄡󠄩󠄢󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
5.各杆件连接要顺平,无别卡现象,连接销置入或退出容易,不用手锤强行敲击;󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄣󠄤󠄞󠄢󠄥󠄣󠄞󠄡󠄩󠄢󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
6.安装完毕后应保证尖轨在定位或反位时必须密贴基本轨,在密贴段牵引点位置时,尖轨与基本轨间有4mm及以上间隙时,不得锁闭道岔或接通表示;密贴检查器处有5mm及以上间隙时,不得接通表示.󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄣󠄤󠄞󠄢󠄥󠄣󠄞󠄡󠄩󠄢󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

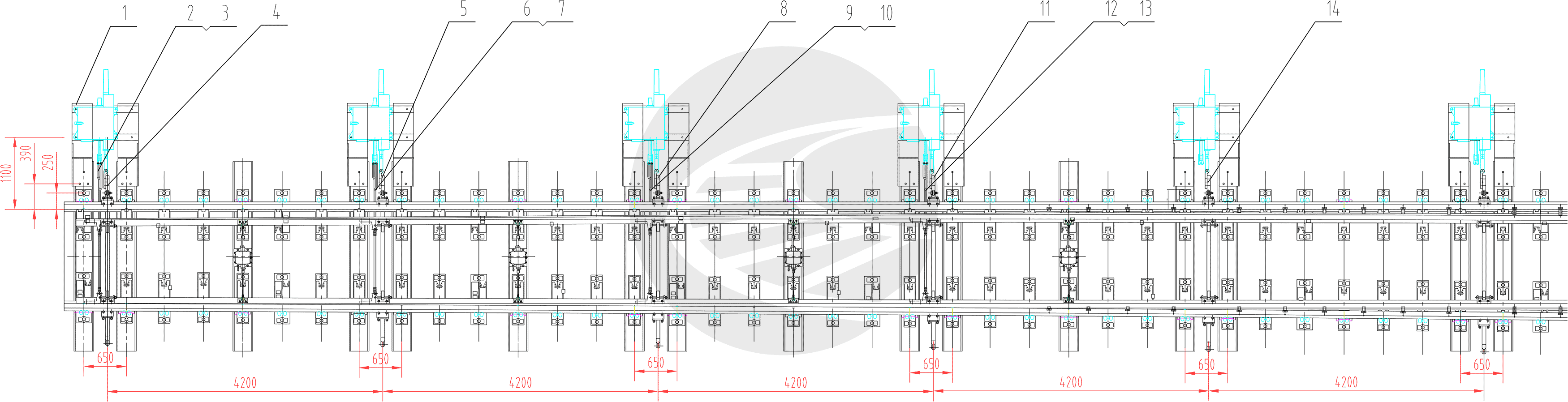

1.2 转辙机安装图
1.3 配置表
| 序号 | 代号 | 名称 | 数量 | 备注 |
| 1 | 客专线(05)003A1.1.1 | 转辙机托板 | 6 | |
| 2 | 客专线(05)003A.1.3 | 长表示连接杆 | 1 | |
| 3 | 客专线(05)003A.1.4 | 短表示连接杆 | 1 | |
| 4 | 客专线(05)003A.1.2 | 动作连接杆 | 1 | |
| 5 | S0803A.2.2 | 动作连接杆 | 1 | |
| 6 | 客专线(05)0034.2.3 | 长表示连接杆 | 1 | |
| 7 | 客专线(05)003A.2.4 | 短表示连接杆 | 1 | |
| 8 | S0803A.3.2 | 动作连接杆 | 1 | |
| 9 | 客专线(05)0034.3.3 | 长表示连接杆 | 1 |
2 心轨转辙机安装
2.1 技术要求
1.本图为ZYJ7型电液转辙机在60kg/m钢轨30号单开道岔辙叉部分的安装,转辙机装在道岔直线一侧(左侧).若转辙机装在侧线一侧,则按本图对称布置,其零件不变;
2.安装前要检查工务部分是否符合道岔有关技术要求后方可安装电务设备;󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄣󠄤󠄞󠄢󠄥󠄣󠄞󠄡󠄩󠄢󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
3.安装装置零件齐全,质量合格,各部分绝缘安装正确,不遗漏,不破损;各部分螺栓应紧固并达到规定的力矩;开口销齐全,并按标准角度弯开;󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄣󠄤󠄞󠄢󠄥󠄣󠄞󠄡󠄩󠄢󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
4.转辙机托板应与道岔直线垂直,垫板与托板垂直,且托板与岔枕连接牢固,转辙机托板应随整体道床基本轨高度变化进行安装调整,以保持杆件水平;󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄣󠄤󠄞󠄢󠄥󠄣󠄞󠄡󠄩󠄢󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
5.各杆件连接要顺平,无别卡现象,连接销置入或退出容易,不用手锤强行敲击;󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄣󠄤󠄞󠄢󠄥󠄣󠄞󠄡󠄩󠄢󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
6.安装完毕后应保证心轨在定位或反位时必须密贴翼轨,在第一牵引点位置时,心轨与翼轨间有4mm及以上间隙时,不得锁闭道岔或接通表示;󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄣󠄤󠄞󠄢󠄥󠄣󠄞󠄡󠄩󠄢󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮

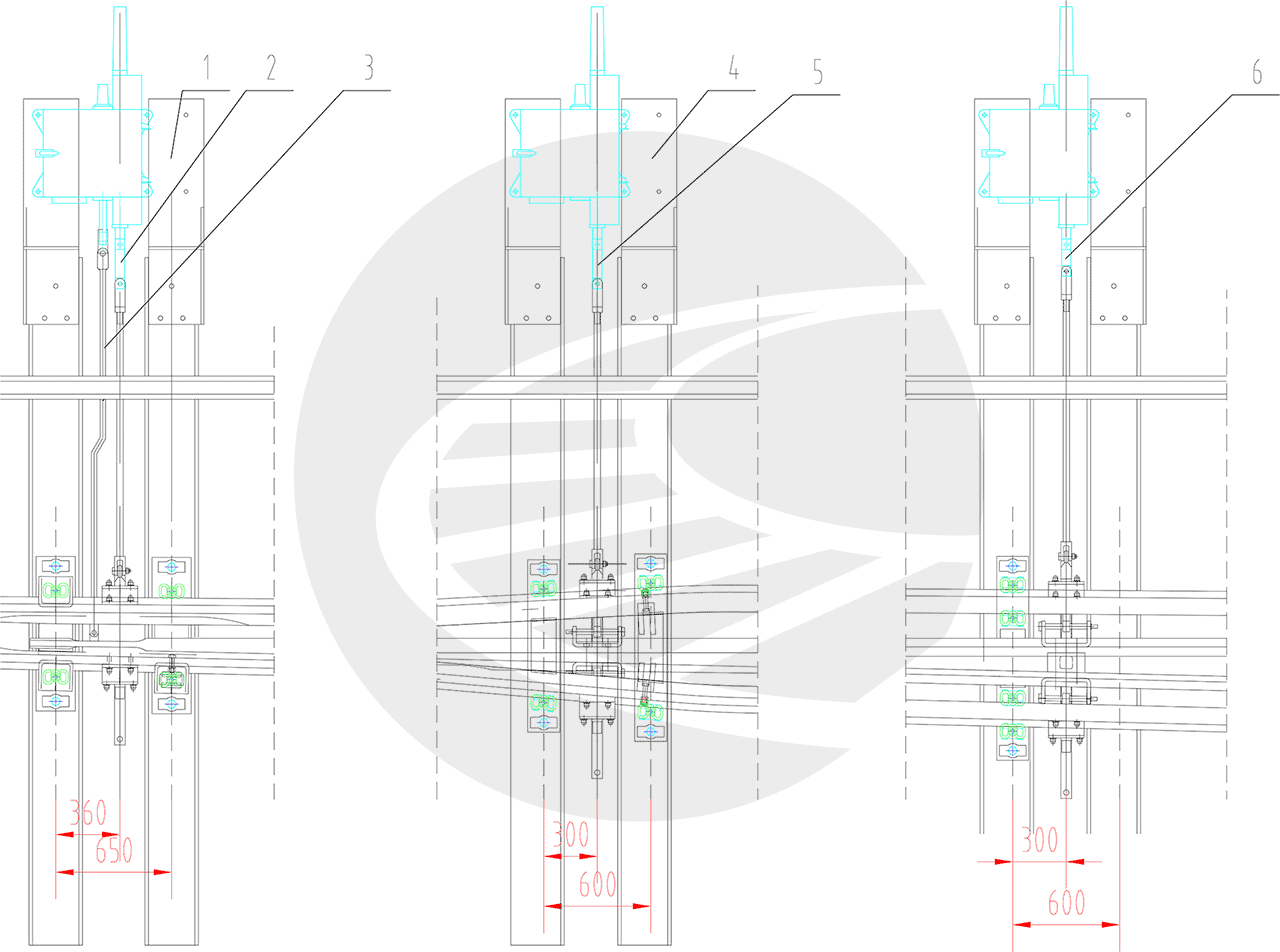

2.2 转辙机安装图
2.3 配置表
| 序号 | 代号 | 名称 | 数量 | 备注 |
| 1 | 客专线(05)003A1.1.1 | 转辙机托板 | 1 | |
| 2 | S0803A.7.2 | 动作连接杆 | 1 | |
| 3 | S0803A.7.3 | 表示杆 | 1 |
3 技术说明
1 本图的设计资料来源于北京全路通信信号设计院设计图纸S0803。
2 本图配合道岔为60Kg/m钢轨30号道岔（图号为GLC（08）06）。󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄣󠄤󠄞󠄢󠄥󠄣󠄞󠄡󠄩󠄢󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
3 外锁闭装置通过ZYJ7电液转辙机进行牵引。󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄣󠄤󠄞󠄢󠄥󠄣󠄞󠄡󠄩󠄢󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
4 外锁闭装置设计参数：
尖轨第一牵引点动程：160mm 转辙机动程220mm󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄣󠄤󠄞󠄢󠄥󠄣󠄞󠄡󠄩󠄢󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
尖轨第二牵引点动程：134mm 转辙机动程190mm󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄣󠄤󠄞󠄢󠄥󠄣󠄞󠄡󠄩󠄢󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
尖轨第三牵引点动程：108mm 转辙机动程165mm󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄣󠄤󠄞󠄢󠄥󠄣󠄞󠄡󠄩󠄢󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
尖轨第四牵引点动程：83mm 转辙机动程140mm󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄣󠄤󠄞󠄢󠄥󠄣󠄞󠄡󠄩󠄢󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
尖轨第五牵引点动程：57mm 转辙机动程120mm󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄣󠄤󠄞󠄢󠄥󠄣󠄞󠄡󠄩󠄢󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
尖轨第六牵引点动程：31mm 转辙机动程120mm󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄣󠄤󠄞󠄢󠄥󠄣󠄞󠄡󠄩󠄢󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
心轨第一牵引点动程：107mm 转辙机动程220mm󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄣󠄤󠄞󠄢󠄥󠄣󠄞󠄡󠄩󠄢󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
心轨第二牵引点动程：73mm 转辙机动程190mm󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄣󠄤󠄞󠄢󠄥󠄣󠄞󠄡󠄩󠄢󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
心轨第二牵引点动程：39mm 转辙机动程150mm󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄣󠄤󠄞󠄢󠄥󠄣󠄞󠄡󠄩󠄢󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
5安装装置与道岔开向无关，外锁闭装置中心轨锁闭框及连接铁因道岔开向不同而不同，道岔开向由用户提供。󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄣󠄤󠄞󠄢󠄥󠄣󠄞󠄡󠄩󠄢󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
6 转辙机和转换锁闭器根据现场需求可安装在直线一侧或侧线一侧。本图按在道岔左侧安装设计，转辙机和󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄣󠄤󠄞󠄢󠄥󠄣󠄞󠄡󠄩󠄢󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
转换锁闭器为右伸；如在右侧安装时，按本图对称而置，转辙机和转换锁闭器为左伸，外锁和安装零件不作变化，左右侧安装由用户提供。󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄣󠄤󠄞󠄢󠄥󠄣󠄞󠄡󠄩󠄢󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
7尖轨第五、六牵引点不设表示杆，心轨第二、三牵引点不设表示杆。󠄐󠄹󠅀󠄪󠄣󠄞󠄡󠄣󠄤󠄞󠄢󠄥󠄣󠄞󠄡󠄩󠄢󠄬󠅒󠅢󠄟󠄮󠄐󠅅󠄹󠄴󠄪󠄾󠅟󠅤󠄐󠄼󠅟󠅗󠅙󠅞󠄬󠅒󠅢󠄟󠄮󠇘󠆭󠆘󠇙󠆝󠅵󠇗󠆭󠆁󠄐󠇗󠅹󠅸󠇖󠆍󠅳󠇖󠅹󠅰󠇖󠆌󠅹󠄬󠅒󠅢󠄟󠄮
