1 尖轨转辙机安装
1.1 技术要求
1.本图为ZYJ7型电液转辙机和JM-A1型密贴检查器在60kg/m钢轨18号可动心轨辙叉单开道岔上的安装,转辙机装在道岔直线一侧(左侧).若转辙机装在侧线一侧,则按本图对称布置,其零件不变;
2.安装前要检查工务部分是否符合道岔有关技术要求后方可安装电务设备;
3.安装装置零件齐全,质量合格,各部分绝缘安装正确,不遗漏,不破损;各部分螺栓应紧固并达到规定的力矩;开口销齐全,并按标准角度弯开;
4.转辙机托板应与道岔直线垂直,垫板与托板垂直,且托板与岔枕连接牢固,转辙机托板应随基本轨高度变化进行安装调整,以保持杆件水平;
5.各杆件连接要顺平,无别卡现象,连接销置入或退出容易,不用手锤强行敲击;
6.安装完毕后应保证尖轨在定位或反位时必须密贴基本轨,在牵引点位置时,尖轨与基本轨间有4mm,密贴检查器处有5mm及以上间隙时,不得锁闭道岔或接通表示.

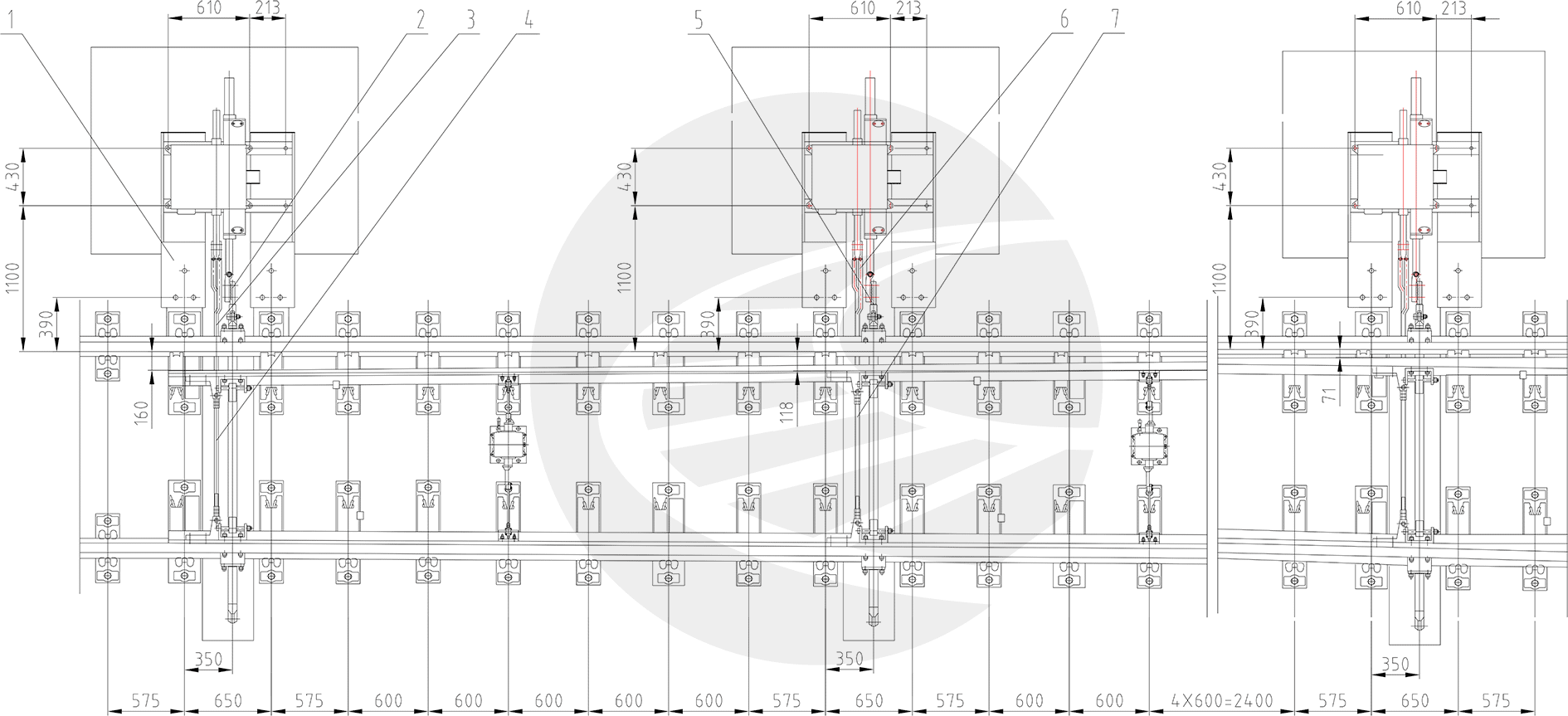

1.2 转辙机安装图
1.3 配置表
| 序号 | 代号 | 名称 | 数量 | 备注 |
| 1 | S0819W.1.1 | 转辙机托板 | 3 | |
| 2 | 客专线(05)003A.1.2 | 动作连接杆 | 1 | |
| 3 | S9913.1.4 | 短表示连接杆 | 2 | |
| 4 | S9913.1.3 | 长表示连接杆 | 2 | |
| 5 | S0106.2.2 | 动作连接杆 | 2 | |
| 6 | S9913.2.4 | 短表示连接杆 | 1 | |
| 7 | S9913.2.3 | 长表示连接杆 | 1 |
2 心轨转辙机安装
2.1 技术要求
1.本图为ZYJ7型电液转辙机在60kg/m钢轨18号道岔辙叉部分的安装,转辙机装在道岔直线一侧(左侧).若转辙机装在侧线一侧,则按本图对称布置,其零件不变;
2.安装前要检查工务部分是否符合道岔有关技术要求后方可安装电务设备;
3.安装装置零件齐全,质量合格,各部分绝缘安装正确,不遗漏,不破损;各部分螺栓应紧固并达到规定的力矩;开口销齐全,并按标准角度弯开;
4.转辙机托板应与道岔直线垂直,垫板与托板垂直,且托板与岔枕连接牢固,转辙机托板应随整体道床基本轨高度变化进行安装调整,以保持杆件水平;
5.各杆件连接要顺平,无别卡现象,连接销置入或退出容易,不用手锤强行敲击;
6.安装完毕后应保证心轨在定位或反位时必须密贴翼轨,在第一牵引点位置时,心轨与翼轨间有4mm及以上间隙时,不得锁闭道岔或接通表示.

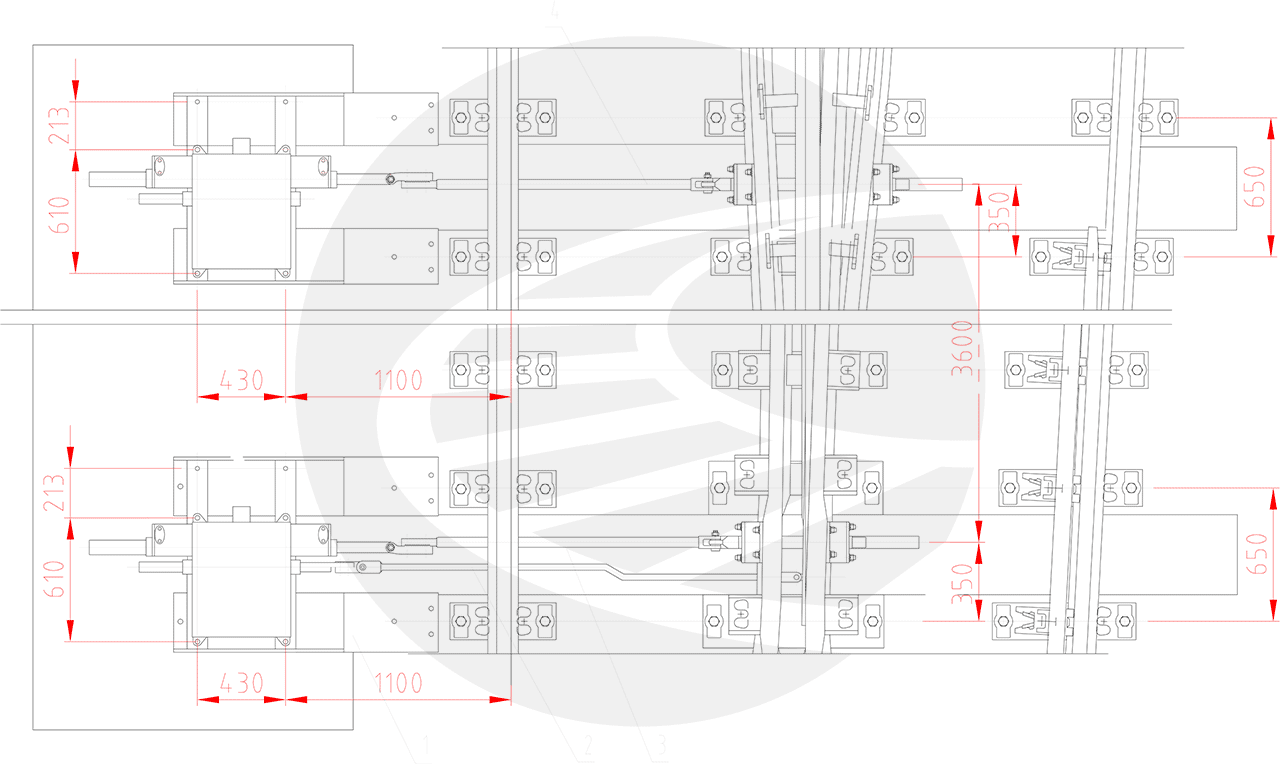

2.2 转辙机安装图
2.3 配置表
| 序号 | 代 号 | 名称 | 数量 | 备注 |
| 1 | S0819W.1.1 | 转辙机托板 | 1 | |
| 2 | S0709.4.3 | 表示连接杆 | 1 | |
| 3 | S0343.3.2 | 动作连接杆 | 1 | |
| 4 | S1042.5.2 | 动作连接杆 | 1 |
