1 ZYJ6型转辙机安装布置图
1.1技术说明
1.本图为ZY6型电液转辙机在50kg/m钢轨12号复式交分道岔双转辙器部分的安装,转辙机安装在道岔左侧,右侧安装时按本图对称布置,并将道岔1-3尖轨的拉杆与2-4尖轨的拉杆交换,尖端杆组件中尖端铁的位置不变,两弯杆方向调换.
2.安装前道岔状态应符合有关技术要求
3.基础短角钢平行于道岔中心线,密贴调整杆与连接杆及尖端杆垂直于道岔中心线.
4.安装装置零件齐全,质量合格,各部绝缘安装正确,螺栓应紧固,并达到规定的紧固力矩,丝扣露出螺帽外的余量应在5-10mm之间,开口销齐全并按标准角度劈开.
5.安装完毕应保证尖轨在定位或反位时与基本轨密贴,在牵引点位置尖轨与基本间有4mm及以上间隙时不得锁闭道岔且不得接通道岔表示.

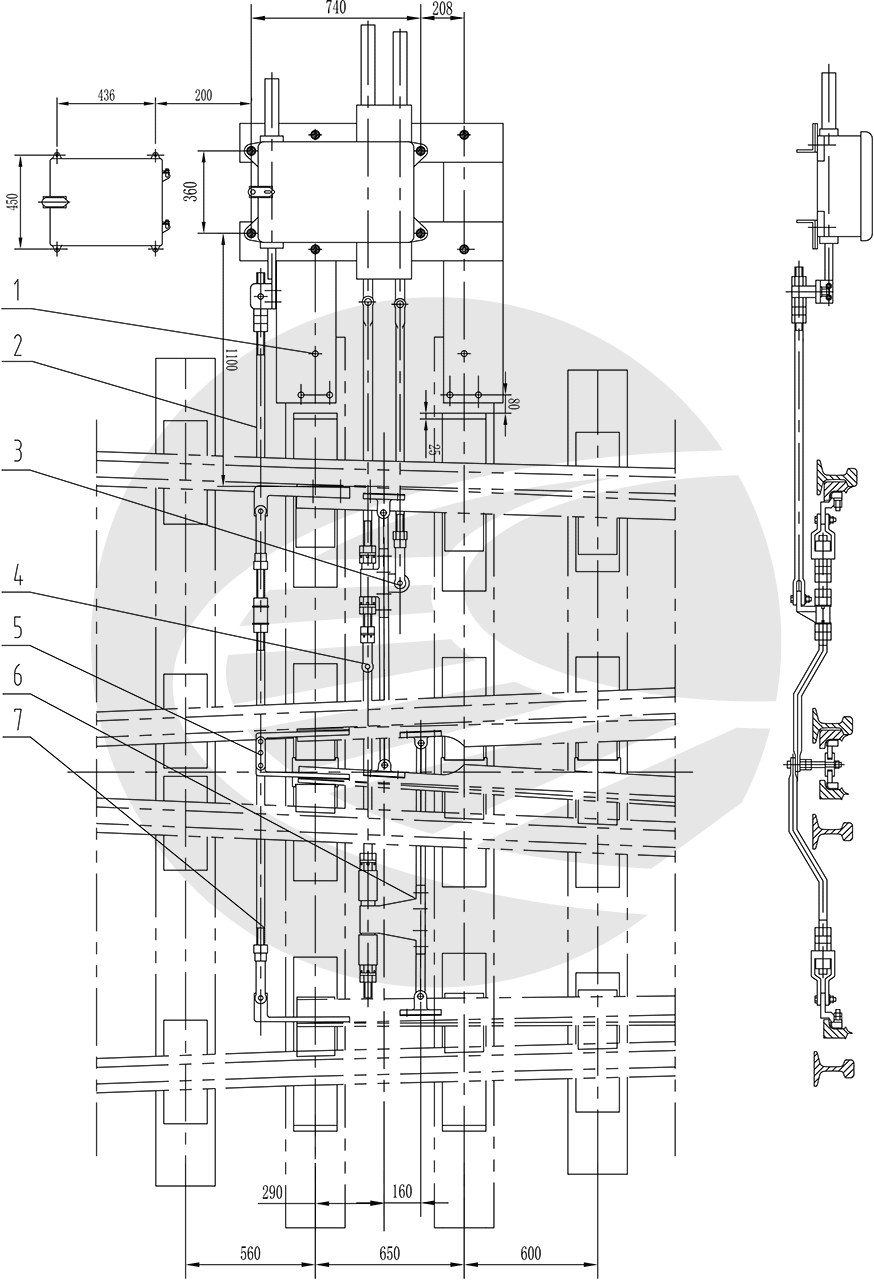

1.2转辙机安装图
1.3 配置表
| 序号 | 代号 | 名称 | 数量 |
| 1 | S0307N.1.1 | 基础托板 | 1 |
| 2 | S0307N.1.4 | GL型连接杆 | 1 |
| 3 | S0307N.1.7 | GL型连接杆 | 1 |
| 4 | S0765.1.2 | GTM密贴调整杆 | 1 |
| 5 | S0307N.1.6 | GA型尖端杆 | 1 |
| 6 | S0307N.1.3 | GTM密贴调整杆 | 1 |
| 7 | S0307N.1.5 | GA型尖端杆 | 1 |
2 ZY(J)4转辙机安装布置图
2.1 技术说明
1.本图为ZY4型电液转辙机在50kg/m钢轨12号复式交分道岔心轨部分的安装,
2.安装前道岔状态应符合有关技术要求.
3.基础短角钢平行于道岔中心线,密贴调整杆与连接杆及尖端杆垂直于道岔中心线.
4.安装装置零件齐全,质量合格,各部绝缘安装正确,螺栓应紧固,并达到规定的紧固力矩,丝扣露出螺帽外的余量应在5-10mm之间,开口销齐全并按标准角度劈开.
5.安装完毕应保证心轨之一在定位或反位时与基本轨密贴,在拉杆接头铁处,心轨与基本轨间有4mm及以上间隙时不得锁闭道岔且不得接通道岔表示.

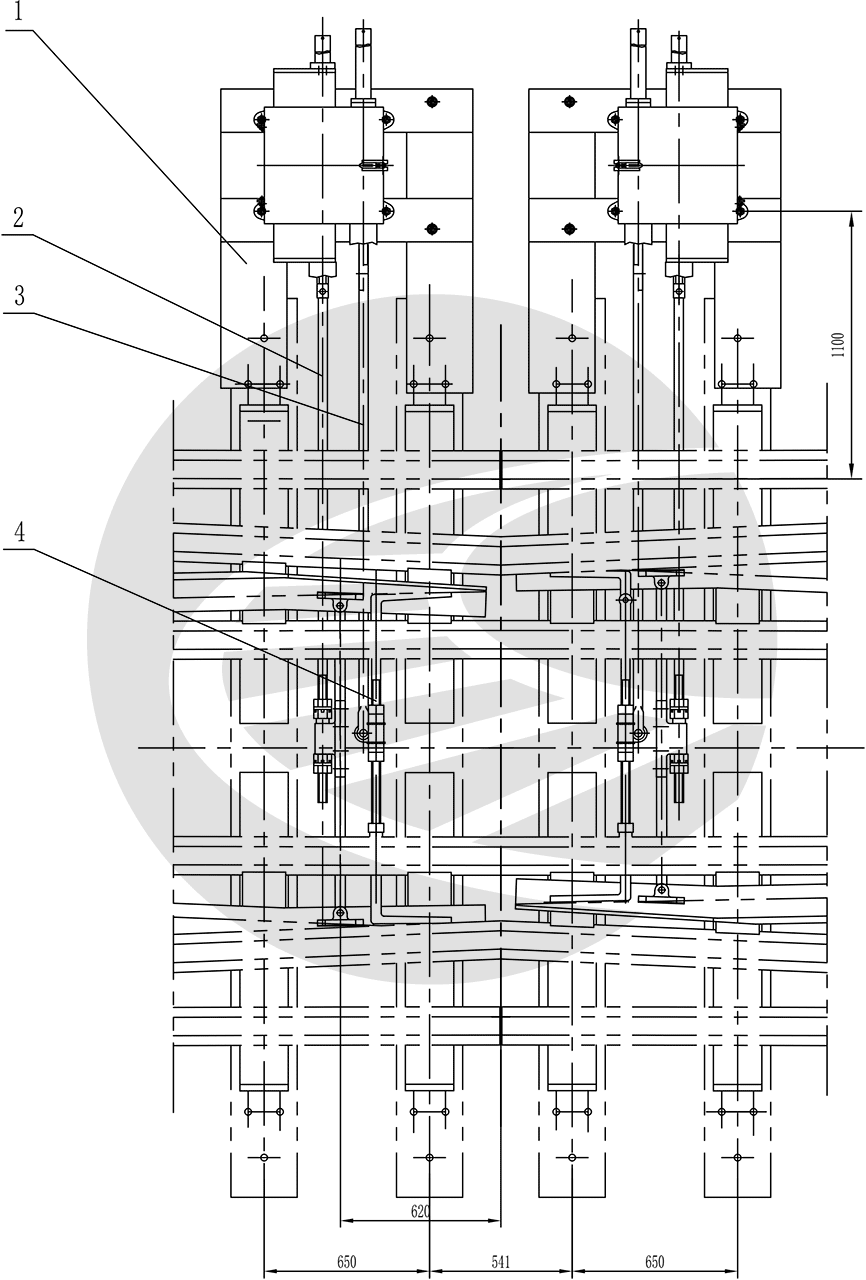

2.2转辙机安装图
2.3 配置表
| 序号 | 代号 | 名称 | 数量 |
| 1 | S0307N.2.1 | 基础托板 | 1 |
| 2 | S0765.2.2 | GTM密贴调整杆 | 1 |
| 3 | S0765.2.3 | GL型连接杆 | 1 |
| 4 | S0765.2.4 | GA型尖端杆 | 1 |
